Probador de banco de carga de CC

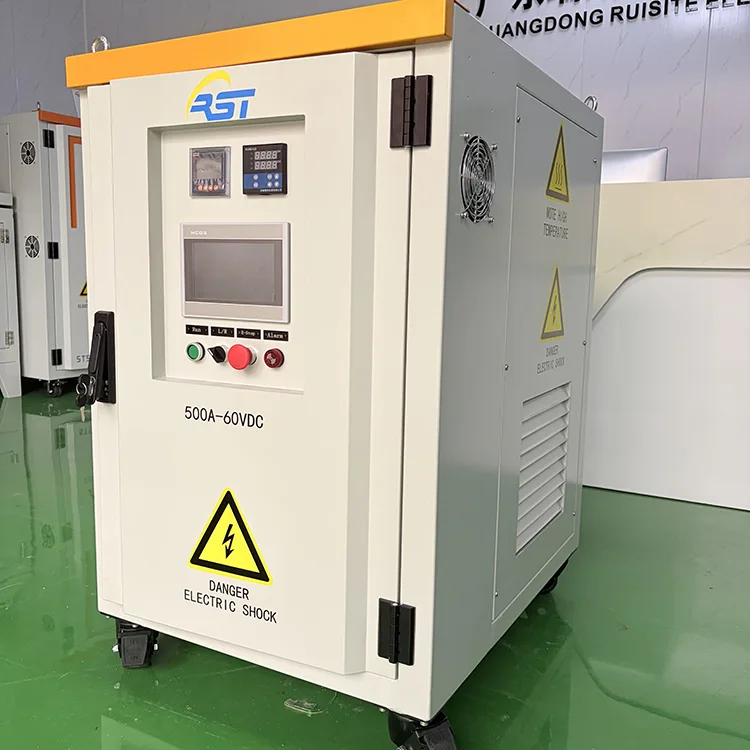

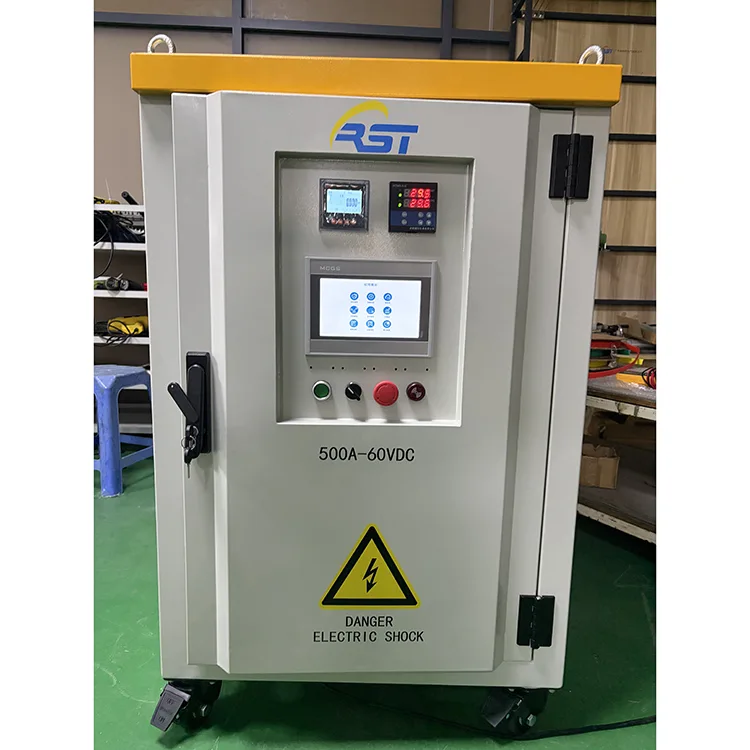

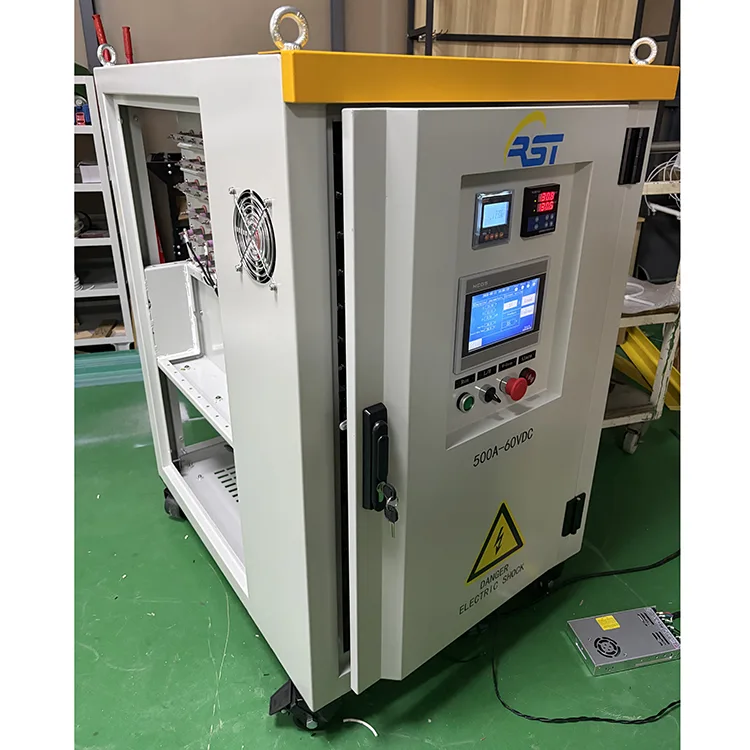

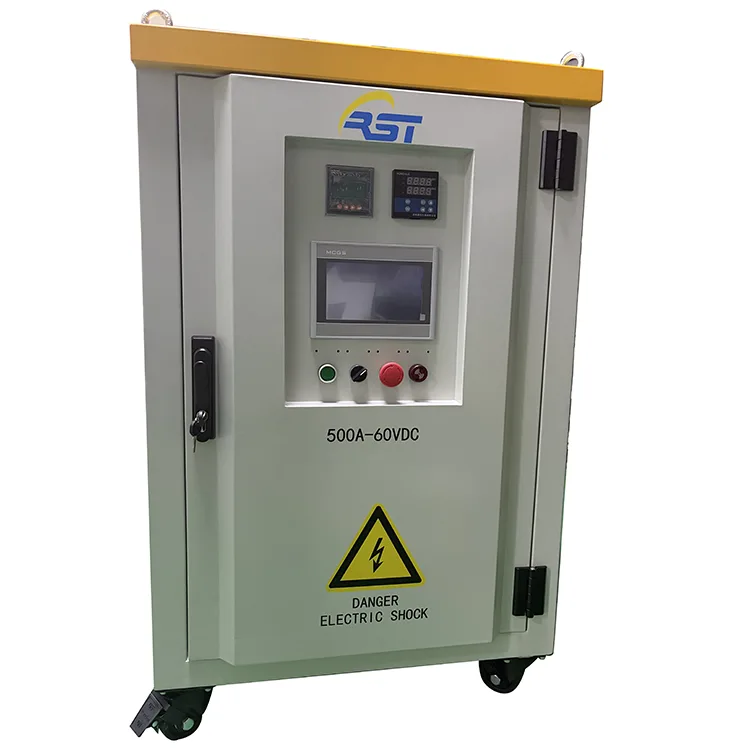

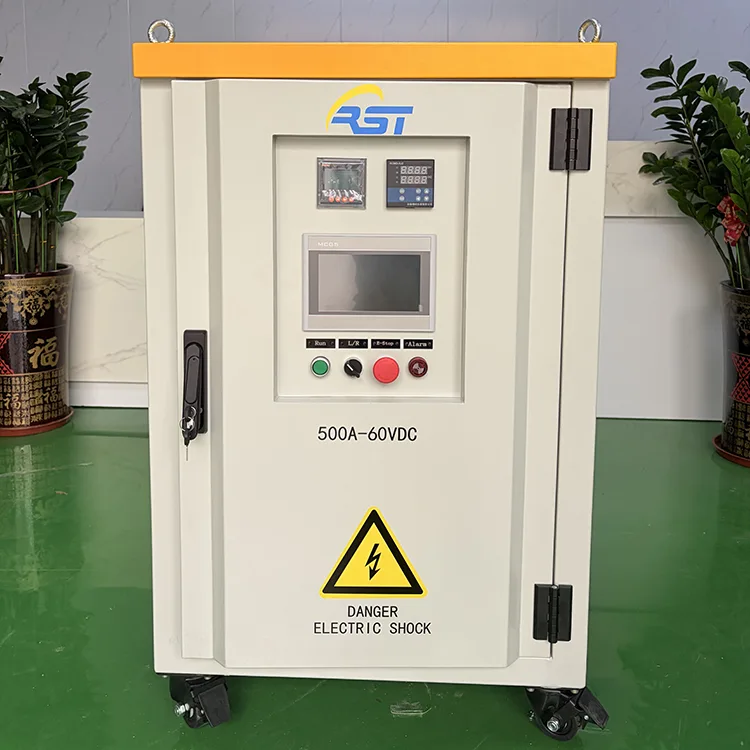

El probador de banco de carga de CC RST-500A-DC60V-R es un dispositivo de prueba industrial resistivo de alta resistencia diseñado para simular condiciones de carga de CC variables. Es ampliamente utilizado para pruebas de descarga de capacidad de paquetes de baterías, envejecimiento de pilas de carga de CC de vehículos eléctricos, suministro de energía de CC, energía de telecomunicaciones, HVDC de centros de datos, almacenamiento de nueva energía y verificación del rendimiento de sistemas de CC petroquímicos.

Si su equipo tiene problemas con bancos de carga poco confiables que se sobrecalientan durante la puesta en servicio crítica, o carece de un registro de datos preciso para sus sistemas de CC, el RST-500A-DC60V-R ofrece pruebas estables y repetibles en las que puede confiar.

Parámetros técnicos básicos

Ventajas clave del producto

1. Tubo de resistencia de aleación resistente a la corrosión para una larga vida útil. Resistencia de acero inoxidable de níquel-cromo con resistencia a ácidos y niebla salina, excelente aislamiento y disipación de calor, admite descarga continua sin parar sin envejecimiento rápido, lo que reduce el costo de reemplazo de su equipo.

2.Sistema de control remoto y local dual Pantalla táctil MCGS incorporada para carga manual/automática en el sitio; La comunicación RS485 Modbus-RTU permite el monitoreo remoto central, perfecto para estaciones de prueba de envejecimiento de líneas de producción automatizadas.

Engranaje de carga ajustable manual de 3,12 pasos + carga automática de corriente constante Dos modos de operación: carga de corriente fija numérica (corriente objetivo con un solo clic) e interruptor de engranaje manual independiente (engranajes de rango múltiple de 1 A ~ 100 A). Los operadores pueden simular de manera flexible condiciones de trabajo de carga ligera, carga media y carga completa para diferentes estándares de prueba.

4.Alarma de seguridad completa de 6 vías y mecanismo de descarga automática Parada de emergencia, sobretensión, sobrecorriente, sobretemperatura, protección múltiple de baja presión del viento del ventilador. Una vez que el valor anormal excede el umbral, el sistema corta instantáneamente todos los engranajes de carga, activa la alarma y registra los registros de alarma para evitar daños a la muestra de prueba.

5. Control inteligente de temperatura y retardo del ventilador Lógica de parada automática del ventilador: el ventilador funciona continuamente después de la descarga hasta que la temperatura de salida cae por debajo de 40 ℃ o termina la cuenta regresiva de 3 minutos, disipa completamente el calor residual para extender la vida útil de la resistencia.

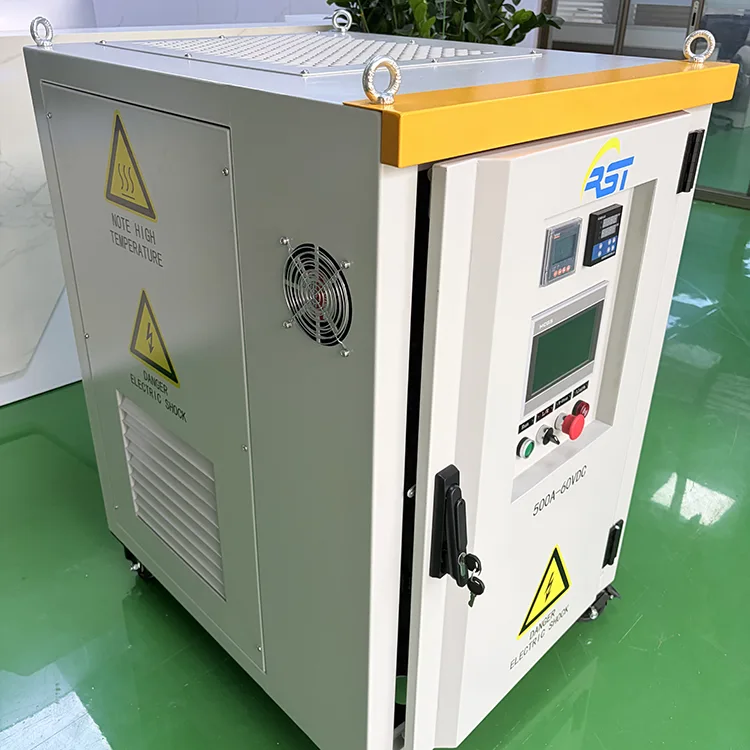

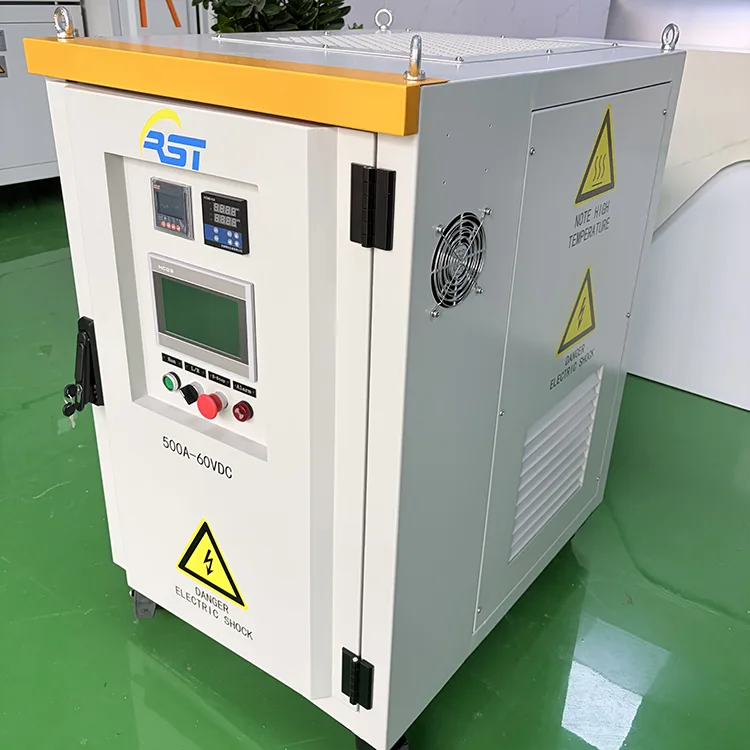

6.Ruedas con freno móviles y diseño de gabinete compacto 4 ruedas móviles bloqueables para una transferencia flexible en el sitio; compartimentos de cableado independientes divididos (circuito de control/circuito de prueba de CC) corriente fuerte y débil separada, cableado conveniente e inspección diaria.

7.Monitoreo de datos en tiempo real y almacenamiento de registros de alarmas La pantalla táctil muestra voltaje, corriente, potencia, temperatura de salida y controla la temperatura ambiente simultáneamente; toda la hora de la alarma y los detalles de la falla se guardan para la trazabilidad posterior de la solución de problemas.

Amplios escenarios de aplicación

Este probador de banco de carga de CC de 60 V y 500 A se adapta a múltiples sectores industriales:

1.Industria de vehículos eléctricos de nueva energía: prueba de envejecimiento de la pila de carga de CC, prueba de descarga de la fuente de alimentación de a bordo, detección de capacidad del paquete de baterías de litio

2.Telecomunicaciones y centro de datos: mantenimiento de descarga del gabinete de alimentación de 48/60 V CC, verificación de la capacidad de la batería de respaldo

3. Almacenamiento de energía y energía: prueba de rendimiento de salida del generador de CC, prueba de descarga del ciclo de la batería de almacenamiento solar fuera de la red

4.Fabricación industrial: prueba de envejecimiento de fábrica de fuente de alimentación conmutada de CC, simulación de carga del rectificador de CC

5.Petroquímica y Ferroviaria: Inspección de mantenimiento regular del sistema de CC de respaldo de la estación

Guía de mantenimiento diario y periódico

1. Inspección diaria previa al encendido (aproximadamente 5 minutos, para evitar fugas térmicas y fallas eléctricas)

Artículos de inspección

● Cable de conexión a tierra: Confirme visual y manualmente que el cable de conexión a tierra del gabinete esté bien conectado y no suelto.

● Entrada/salida de aire: asegúrese de que no haya obstrucciones dentro de los 3 metros de la entrada de aire y los 5 metros de la salida de aire para garantizar un flujo de aire sin obstrucciones.

● Funcionamiento del ventilador: Después del arranque, escuche si hay ruidos anormales en los rodamientos, vibraciones violentas o atascos.

● Interior de la cámara de resistencia: abra la puerta de acceso y verifique si hay objetos extraños caídos o acumulación severa de polvo.

● Botones del panel y parada de emergencia: Pruebe todos los botones físicos, el interruptor de parada de emergencia y la pantalla táctil para garantizar una respuesta sensible.

Plan de mantenimiento preventivo periódico

Cada 2-4 semanas (ajustar según los niveles de polvo del taller)

Limpiar el filtro de entrada de aire (el filtro en la parte inferior del equipo es lavable).

Operación: Retire el filtro → Enjuague para eliminar el polvo y el aceite → Seque completamente antes de volver a instalarlo.

Notas: Nunca opere la máquina sin filtro.

Cada trimestre (cada 3 meses) – Mantenimiento Profundo

Antes de la operación: Desconecte la fuente de alimentación aguas arriba y bloquee/etiquete la máquina (LOTO). Deje que los componentes internos se enfríen por completo.

● Prueba de resistencia de aislamiento: Valor estándar ≥ 2MΩ. Si está por debajo de este valor, detenga inmediatamente la máquina y verifique si hay componentes de aislamiento carbonizados o dañados por la humedad.

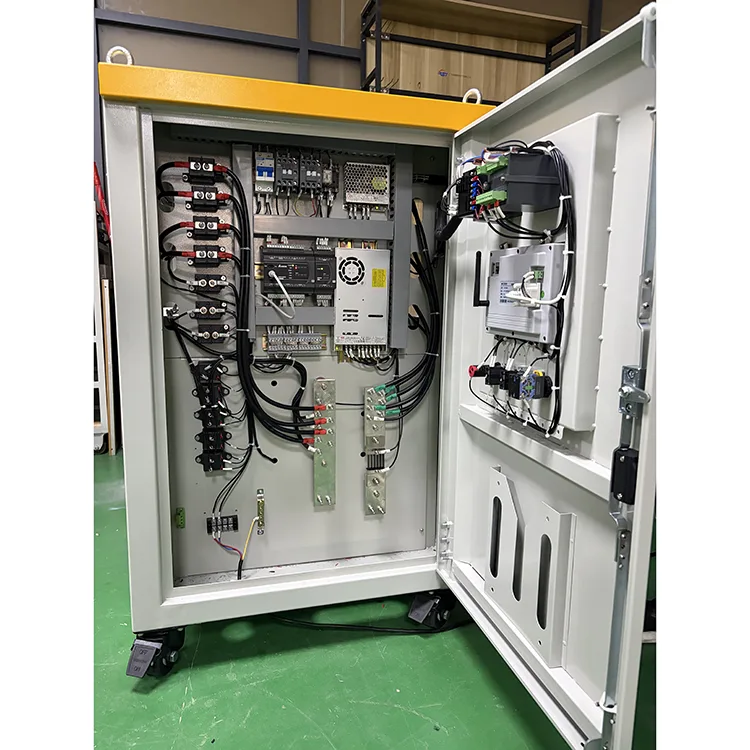

● Apriete las conexiones eléctricas: Abra las puertas delantera y trasera y apriete todos los terminales sueltos y tornillos de fijación uno por uno.

● Inspección visual del elemento de resistencia: Revise los tubos de resistencia de aleación de níquel-cromo para detectar decoloración anormal (oxidación y enrojecimiento), deformación, tamaño de malla reducido o fijación de materias extrañas.

● Limpieza profunda de elementos resistores: Quitar suavemente el polvo del interior y exterior de los tubos utilizando un cepillo suave o aire comprimido seco a baja presión (≤5 bar).

● Medición de resistencia: mida el valor de resistencia real para cada rango usando un multímetro, registre las lecturas y reemplace cualquier resistencia dañada o desviada.

● Verificación de parámetros de alarma: acceda a la página de configuración de HMI y verifique cada umbral de alarma, incluida la temperatura y la presión del aire, para asegurarse de que coincidan con la configuración de fábrica.

Cada seis meses – Verificación del par de conexión

Importancia: Los ciclos térmicos prolongados pueden hacer que las barras colectoras y los pernos de alta corriente se aflojen, lo que genera una mayor resistencia de contacto y un sobrecalentamiento localizado.

Operación: Usando una llave dinamométrica calibrada, apriete todas las conexiones de pernos centrales y de barra colectora una por una de acuerdo con el valor de torsión estándar especificado en el manual adjunto.

Solución de problemas de fallas comunes

1.Alarma de parada de emergencia Causa: Botón rojo de parada de emergencia presionado;

Solución: Gire la parada de emergencia en el sentido de las agujas del reloj para restablecer y reiniciar el dispositivo.

2. Causa de la alarma de sobretemperatura: conducto de aire bloqueado, falla del ventilador, carga completa prolongada sin disipación de calor;

Solución: limpiar las rejillas de ventilación, inspeccionar el cableado del ventilador, pausar la prueba para enfriar

3. Alarma de sobrevoltaje/sobrecorriente Causa: La salida de CC de la prueba excede el umbral preestablecido;

Solución: Verifique el valor límite de voltaje/corriente en la página de configuración, ajuste la salida de la fuente de alimentación de muestra

4.Alarma de baja presión del viento del ventilador Causa: El ventilador no arranca, cableado suelto, dirección de salida de aire invertida;

Solución: Reinicie el ventilador, vuelva a apretar los terminales del ventilador, confirme que el aire fluya hacia arriba desde la salida superior

Preguntas frecuentes

P1: ¿Puede el RST-500A-DC60V-R probar tanto paquetes de baterías como fuentes de alimentación de CC?

Sí, está diseñado específicamente para esto. El probador de banco de carga de CC funciona en un modo de corriente constante donde la resistencia interna cambia dinámicamente para mantener fija la corriente establecida (por ejemplo, 500 A), incluso cuando el voltaje del dispositivo bajo prueba fluctúa. Esto lo hace ideal tanto para una prueba de descarga de baterías de telecomunicaciones de 48 V como para una prueba de funcionamiento de una fuente de alimentación industrial de 60 V.

P2: ¿Cómo integro este probador de banco de carga de CC en mi banco de pruebas automatizado?

El panel trasero cuenta con una interfaz Modbus-RTU a través de RS485. Puede escribir fácilmente un script simple en Python, LabVIEW o un controlador PLC para enviar comandos como "Establecer corriente 350A" y leer alarmas de voltaje, corriente y estado en tiempo real. El mapa de registros Modbus está completamente documentado en el manual de usuario.

P3: El nivel de ruido aparece como 70 dB. ¿Es adecuado para un entorno de laboratorio?

A una distancia de 1 metro, el ruido a plena carga es ≤70 dB, comparable al de una aspiradora ruidosa. Está diseñado para talleres industriales o bahías de pruebas dedicadas. Para un uso prolongado en el laboratorio, los usuarios suelen colocar el probador de banco de carga de CC en una habitación adyacente con una conexión de barra colectora de paso, ya que el control es completamente remoto.

P4: ¿Qué significa la "R" en el número de modelo?

La "R" designa un tipo de carga puramente resistiva. A diferencia de las cargas capacitivas o inductivas, esta unidad presenta un factor de potencia unitario (PF=1), creando una carga real y libre de distorsiones. Esto es esencial para probar con precisión el tiempo de ejecución de las baterías en el mundo real y el comportamiento térmico de las fuentes de alimentación sin introducir variables de potencia reactiva.

P5: ¿Qué sucede si falla la alimentación auxiliar de 230 VCA durante una prueba?

Este es un escenario de seguridad crítico. Ante la pérdida de energía auxiliar, los contactores desconectarán inmediatamente la carga de CC, llevando la prueba a un estado seguro y sin carga. Los ventiladores de refrigeración también se detendrán, por lo que la masa térmica de los elementos de resistencia está diseñada para absorber el calor residual sin sufrir daños en esta condición de emergencia.

¿Por qué elegir los bancos de carga de CC de la serie RST de Ruisite?

1.Fabricante directo de fábrica con I+D y producción independientes, informe de prueba completo y manual de usuario suministrado con cada unidad.

2.Prueba estricta de envejecimiento en fábrica antes de la entrega, módulo de medición de alta precisión de clase 0,5

3.Soporte posventa global, video de operación completo y documento técnico de mantenimiento

4. Modelos de banco de carga de voltaje/corriente personalizables disponibles para diferentes demandas de prueba

5.Estricto control de calidad: el circuito de alimentación resiste la prueba de aislamiento AC2.5kV, resistencia de aislamiento ≥100MΩ

Casos de aplicación del mundo real

Caso 1: Prueba de envejecimiento de la batería y el cargador de CC del laboratorio de vehículos eléctricos de los Emiratos Árabes Unidos (escenario de prueba continua a alta temperatura, proyecto del nuevo laboratorio de energía de Dubái)

Un instituto externo de pruebas de nuevas energías en Dubai, Emiratos Árabes Unidos, lleva a cabo pruebas de certificación periódicas para paquetes de baterías de litio y cargadores de vehículos eléctricos de CC. Plantea altas exigencias en cuanto a resistencia a altas temperaturas, descarga estable de corriente grande y registro automático de datos de los probadores de carga de CC. Los aspectos más destacados de la aplicación principal son los siguientes:

1. Admite voltaje de CC amplio de 0 a 60 V y descarga de corriente constante continua de 0 a 500 A, compatible con baterías de almacenamiento solar de 48/60 V y cargadores EV CC de baja velocidad de 30 kW para pruebas de doble propósito;

2. Diseño de refrigeración por aire forzado con doble ventilador grande reforzado, funcionamiento continuo estable a carga completa por debajo de 40–45 ℃ de temperatura ambiente alta a largo plazo sin apagado por sobrecalentamiento;

3. Registrador de datos con pantalla táctil incorporado con función de exportación de informes CSV, que almacena curvas de prueba completas para cumplir con los estándares de presentación de certificación de productos energéticos locales de los EAU;

4. Gabinete a prueba de polvo IP23 con circuitos completos de protección múltiple (sobretensión, sobrecorriente, conexión inversa, corte automático por sobretemperatura), combinado con salida de alarma de contacto seco para monitoreo remoto, adaptándose al clima costero cálido y arenoso;

5.Configurado con módulos de control industrial estándar, rendimiento estable después de frecuentes ciclos de envejecimiento de largas horas, lo que reduce en gran medida los costos de mano de obra de grabación manual de laboratorio.

Caso 2: Unidad de carga de frenado dinámico de plataforma de perforación marina (escenario anticorrosión de servicio pesado, proyecto de plataforma petrolera de Indonesia)

1. Una plataforma de perforación petrolera en alta mar de Indonesia requiere equipos de carga de frenado de soporte para sistemas de accionamiento eléctrico VFD, con altos estándares de resistencia a la niebla salina y frenado estable de ciclo largo. Los aspectos más destacados de la aplicación principal son los siguientes:

2. Tira de resistencia de aleación de níquel-cromo con valor de resistencia estable ±5%, equipada con ventiladores de refrigeración axiales duales y protección de alarma diferencial de presión de aire;

3. Gabinete de pintura resistente a la niebla salina con grado de protección IP23, que resiste eficazmente la corrosión por sal marina costera;

4.Protección dual del monitoreo del volumen de aire y del sensor de sobretemperatura, que envía automáticamente una señal de parada al sistema de control de la plataforma de perforación bajo una disipación de calor anormal;

5. Componentes de resistencia modulares desmontables, fáciles para el mantenimiento regular en alta mar y reemplazo rápido de piezas dañadas.

Caso 3: Prueba de carga de aceptación del grupo electrógeno de un parque eólico (escenario de prueba al aire libre de larga duración, proyecto de central eólica de Vietnam)

1.Un gran inversionista en energía eólica en Vietnam necesita pruebas de aceptación de carga completa para los grupos electrógenos de respaldo de las estaciones de refuerzo de turbinas eólicas, presentando requisitos estrictos sobre la disipación continua de calor y la protección de seguridad exterior de los bancos de carga. Los aspectos más destacados de la aplicación principal son los siguientes:

2.Estructura de refrigeración por aire forzado con conducto de aire curvado grande de doble cara, que permite un funcionamiento ininterrumpido a plena carga durante 12 horas sin sobrecalentamiento;

3. Gabinete integrado a prueba de lluvia y polvo IP23, equipado con luz de advertencia de alta temperatura, adecuado para climas complejos en campos de viento al aire libre;

4.Interfaz de comunicación remota Modbus reservada, que admite la carga síncrona en tiempo real de datos de prueba a la plataforma de control central del parque eólico;

5.Protección de seguridad multicapa completa que incluye apagado por sobretemperatura, sobrecorriente y cortocircuito, con orejetas de elevación y base de montacargas para una cómoda elevación y transbordo en el campo.

Caso 3: Prueba de envejecimiento FAT del UPS del centro de datos (escenario de prueba continua por lotes en interiores, proyecto del fabricante IDC de Tailandia)

1.Un fabricante tailandés de equipos para centros de datos realiza pruebas de envejecimiento en fábrica por lotes para fuentes de alimentación de reserva de UPS, lo que exige una alta eficiencia de prueba y un registro automático de datos. Los aspectos más destacados de la aplicación principal son los siguientes:

2. Carga de resistencia ajustable continua, compatible con pruebas de carga segmentadas de UPS 25%/50%/75%/100% de carga completa;

3. Pantalla táctil industrial incorporada, que almacena automáticamente datos de voltaje, corriente, potencia y tiempo de ejecución, informes de prueba de exportación con un solo clic para presentación de inspección de fábrica;

4. Gabinete de control eléctrico dividido independiente, área aislada de alto voltaje con señales de advertencia obvias para evitar descargas eléctricas accidentales durante las pruebas por lotes;

5.Estructura de ventilador optimizada de bajo ruido, adecuada para funcionamiento continuo en talleres interiores a largo plazo sin interferencias de ruido excesivas.
