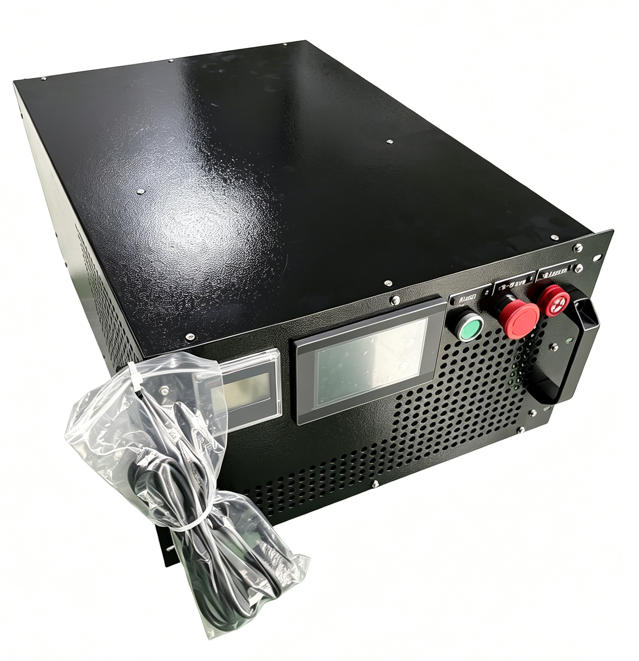

Banco de carga portátil de CC montado en bastidor de 6U

Nuestro banco de carga portátil de CC montado en bastidor de 6U (modelo: RST-DC60V-400A-R) es un equipo de prueba de carga ficticia resistiva de alto rendimiento construido en un chasis de bastidor de 6U de 19 pulgadas estándar de la industria. El diseño de doble propósito admite tanto la instalación de gabinetes fijos como las pruebas móviles en el sitio.

Esta unidad de carga resistiva de CC proporciona precisión, Simulación de carga de CC estable, descarga de larga duración, verificación de capacidad y pruebas de aceptación en fábrica para baterías de iones de litio, sistemas de almacenamiento de energía, UPS, rectificadores, energía de telecomunicaciones y otras fuentes de energía CC. Es ampliamente confiable para inspección de laboratorio de investigación y desarrollo, puesta en servicio in situ y mantenimiento preventivo de rutina pruebas de carga y validación de rendimiento energético de terceros.

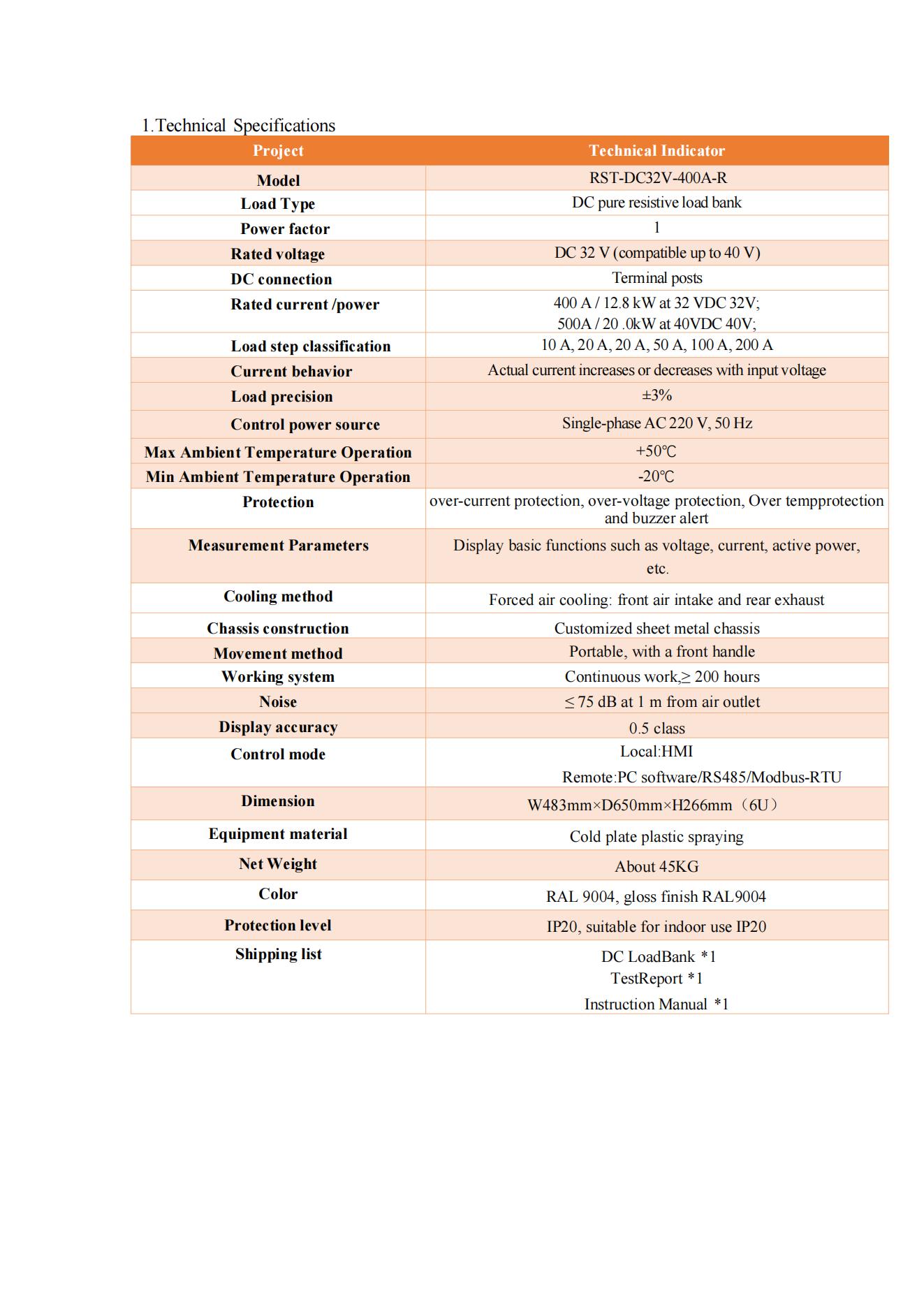

Parámetros técnicos

Ventajas clave del producto

El banco de carga de CC de 6U combina tamaño compacto, portabilidad, control de carga flexible y rendimiento confiable.

1.  Tamaño compacto de montaje en bastidor de 6U, que ahorra al máximo espacio de instalación en el gabinete

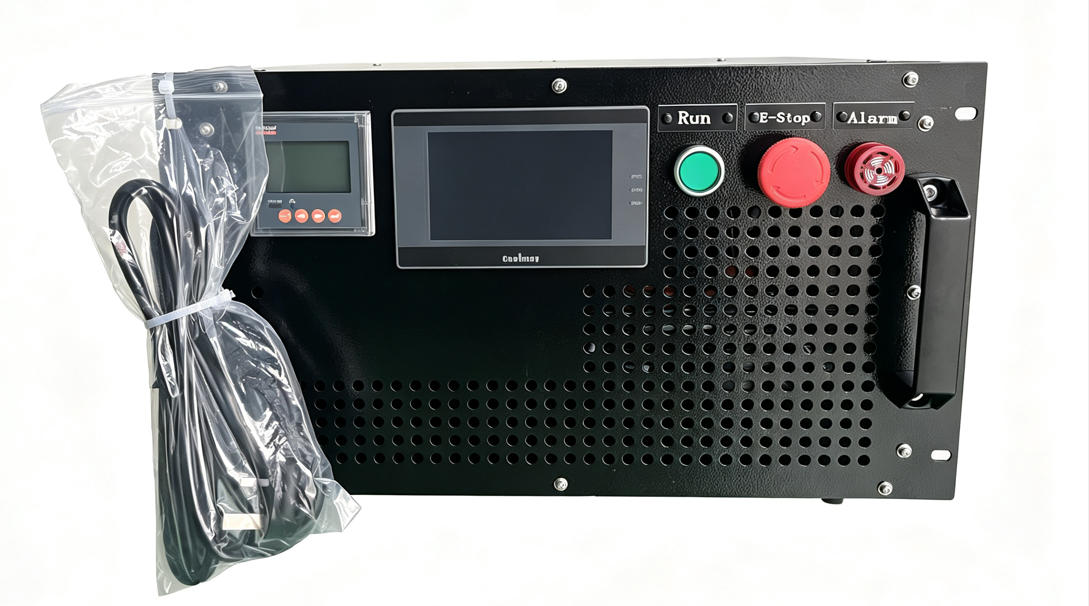

2. Función de doble uso: instalación en bastidor permanente y pruebas de campo portátiles con manijas de elevación

3. Resistencias de aleación de alta calidad, valor de resistencia estable, resultados de pruebas precisos y altamente repetibles

4.  Protecciones de seguridad múltiple de rango completo, admite pruebas de descarga desatendidas durante mucho tiempo

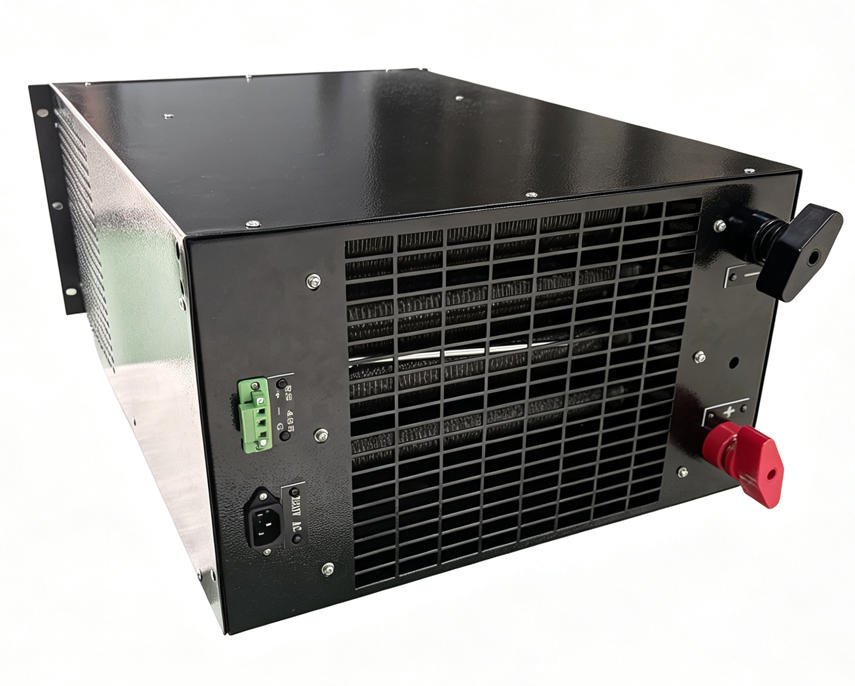

5. Sistema de refrigeración silencioso y de alta eficiencia, rápida disipación del calor y mayor vida útil de la resistencia

6. Módulo de registro de datos incorporado, datos de prueba rastreables para informes de aceptación formales

7. Totalmente personalizable: voltaje CC, potencia nominal, pasos de carga, funciones de comunicación

8. Servicio posventa completo: 1 año de garantía de fábrica, soporte técnico gratuito de por vida

Amplios escenarios de aplicación

• Pruebas de capacidad y descarga de baterías de almacenamiento de energía comerciales e industriales

• Inspección de puesta en servicio y aceptación de UPS tipo CC y suministro de energía de respaldo

• Verificación del sistema de refrigeración y distribución de energía del gabinete del servidor del centro de datos

• Rectificador, inversor, fuente de alimentación CC de alto voltaje, envejecimiento y quemado en prueba

• Mantenimiento de rutina y verificación de carga del sistema de energía CC de la estación base de telecomunicaciones

• Pruebas de rendimiento de I+D de equipos eléctricos de laboratorio de nueva energía.

• Verificación de carga simulada del sistema de almacenamiento de energía solar fuera de la red

Casos de aplicación del mundo real

Caso 1: Almacenamiento de energía industrial de 800 V

Prueba de capacidad de descarga de la batería Nuestro banco de carga portátil de CC montado en bastidor de 6U fue implementado por un integrador de sistemas de nueva energía para pruebas de descarga continua de larga duración en paquetes de baterías de iones de litio de 800 VCC para proyectos comerciales de almacenamiento de energía. Dado que el proyecto requería datos precisos de capacidad del mundo real antes de la entrega en el sitio, la unidad compacta de montaje en bastidor de 6U se instaló temporalmente dentro del gabinete de prueba del cliente. Los ingenieros ejecutaron ciclos de descarga de carga completa de varios pasos, registraron curvas de voltaje-corriente estables y verificaron la capacidad utilizable real de los módulos de almacenamiento de energía. Gracias a su corte de seguridad integrado contra sobretemperatura, la prueba se realizó sin supervisión durante la noche.

sin supervisión manual. Todos los datos de los registros de prueba se exportaron para generar informes formales de aceptación FAT, lo que ayudó al integrador a descubrir celdas de batería de bajo rendimiento desde el principio y evitar costosas fallas de puesta en servicio en el sitio.

Caso 2: Gabinete de centro de datos perimetral

Aceptación y puesta en servicio de disipación térmica Un contratista de ingeniería para centros de datos de computación perimetral compró nuestro banco de carga de CC portátil montado en bastidor de CC de 6U para simular el consumo de energía del servidor en tiempo real durante la inspección del sitio previa al lanzamiento. En lugar de esperar a que lleguen los servidores reales, los técnicos colocaron este equipo de prueba de 6U directamente en el bastidor de servidores estándar de 19 pulgadas. Al aplicar niveles de carga de CC ajustables, replicaron diferentes escenarios de producción de calor del hardware de TI, validando completamente la seguridad de la distribución de energía del gabinete, el rendimiento de la PDU, la eficiencia del flujo de aire del pasillo frío-caliente y la capacidad de enfriamiento a nivel de rack. El diseño de la manija de elevación portátil también permitió al equipo mover la unidad de carga entre varios bastidores de servidores para finalizar todo el trabajo de puesta en servicio rápidamente. Esta solución previa a la prueba eliminó los riesgos ocultos del suministro de energía.

antes de la implementación oficial del servidor, lo que ahorra importantes costos de demora en el proyecto.
