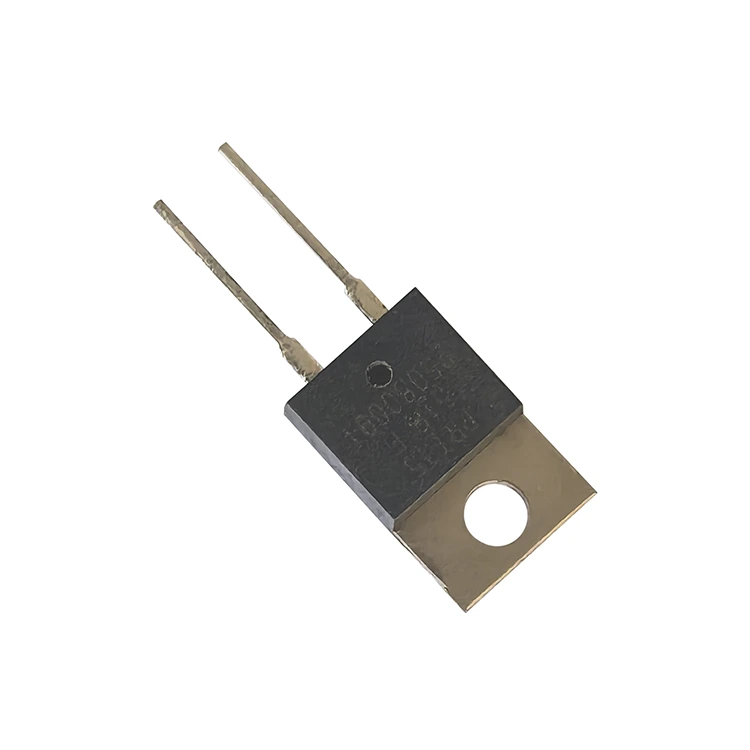

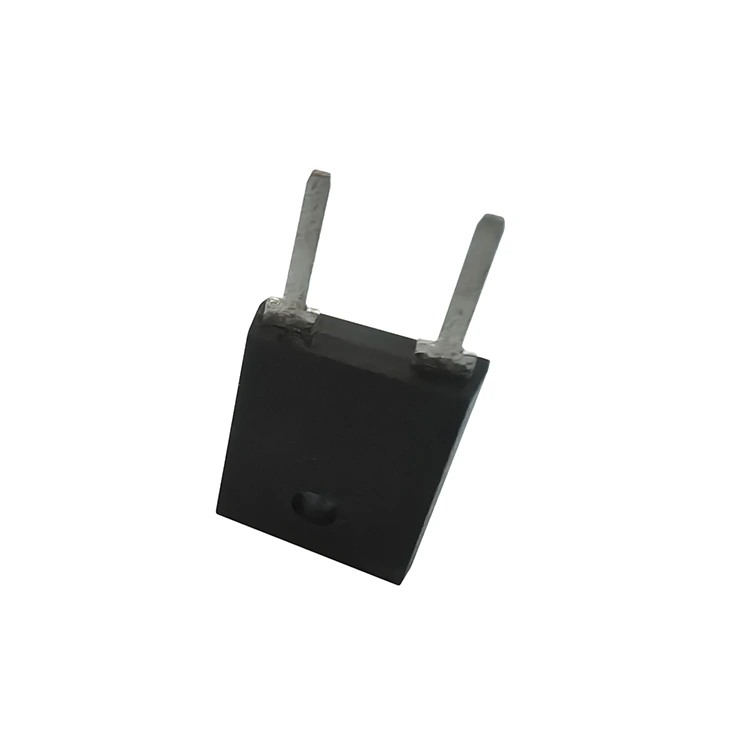

Las resistencias de película gruesa TO220 y TO247 son resistencias de potencia en forma de paquete semiconductor (TO-220, TO-247). Se caracterizan por poder instalarse directamente sobre un disipador de calor, consiguiendo altísima densidad de potencia y eficiencia en la gestión térmica. Las resistencias del paquete TO220 suelen tener una potencia de 20 W a 50 W (con un disipador de calor adecuado), mientras que las del paquete TO247 pueden alcanzar más de 100 W, superando con creces las resistencias tradicionales del mismo volumen. Estas resistencias tienen sus componentes internos impresos con pasta de resistencia de película gruesa sobre un sustrato cerámico, luego se conectan a la placa base de metal a través de una capa aislante térmica (generalmente óxido de aluminio o nitruro de aluminio) y finalmente se encapsulan con resina epoxi para formar la forma TO, con espaciado estándar para los cables (TO220: 2,54 mm, TO247: 5,08 mm).
Tamaño pequeño, alta potencia, baja resistencia térmica (la resistencia térmica del TO247 puede ser tan baja como 1,5 ℃/W), alto voltaje soportado de aislamiento (generalmente 1500 VCA o superior), sin inductancia (adecuado para circuitos de conmutación de alta frecuencia), amplio rango de resistencia (0,01 Ω a 1 MΩ), precisión de hasta ±1 %. Debido al uso de embalaje de semiconductores estándar, se pueden utilizar los disipadores de calor y los accesorios de montaje existentes (como clips de resorte, tornillos y arandelas aislantes). Ocupa un área pequeña en la placa de circuito y es adecuado para diseños de energía de alta densidad.
Absorción de buffer (RCD Snubber) para fuentes de alimentación conmutadas; Resistencias de accionamiento de puerta para IGBT o MOSFET (para accionamiento de alta potencia); Resistencias de precarga o descarga activa para controladores de motores de vehículos eléctricos; Resistencias de frenado para convertidores de frecuencia (conectadas en paralelo); Etapas de potencia para cargas electrónicas; Y cualquier situación en la que se requiera una alta disipación de potencia pero el espacio sea limitado.
1) Calcule el consumo de energía real y asegúrese de que no exceda la capacidad de disipación de calor del paquete y la combinación del disipador de calor.
2) Al realizar la instalación, aplique grasa de silicona conductora entre la placa base de metal y el disipador de calor, y aplique la presión adecuada (par de apriete del tornillo 0,5 - 1 Nm).
3) Para aplicaciones de alto voltaje (> 500 V), preste atención a la distancia de fuga del espacio entre pines.
4) En condiciones de carga de pulso, consulte la curva "Energía de pulso único - Tiempo" en la hoja de datos del producto. Los productos comunes incluyen las series D2TO20, LTO100 de Vishay, Ohmite, TT Electronics y CT domésticos, etc.
Las resistencias de película gruesa TO220 y TO247 combinan empaquetamiento de semiconductores y tecnología de película gruesa, lo que representa una innovación significativa en el campo de las resistencias de potencia. Son especialmente adecuados para la tendencia a la miniaturización de los equipos electrónicos de potencia modernos. Además,Primero eléctricoTambién ofrece otros tipos deResistencias de película gruesa. ¡No dudes en venir y preguntar sobre ellos o comprarlos!
