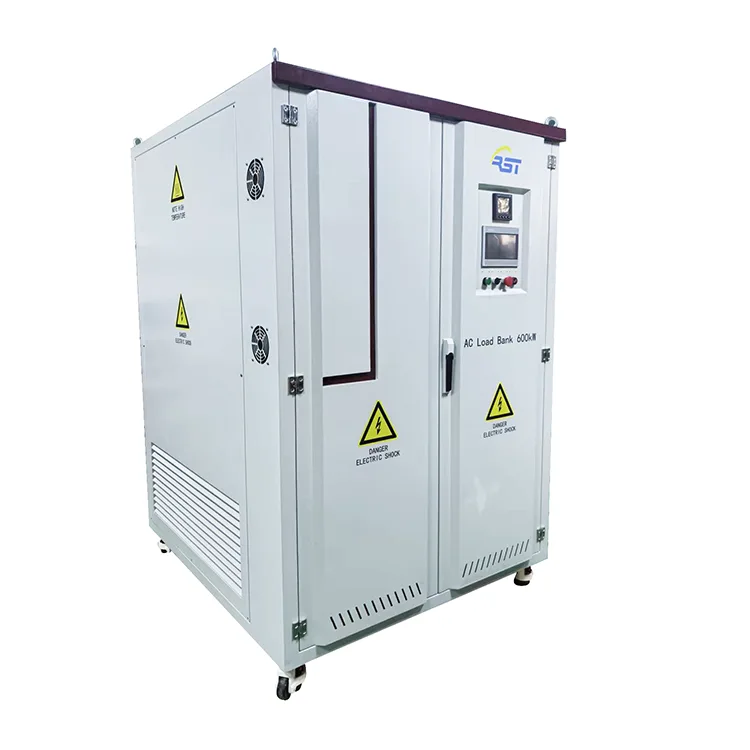

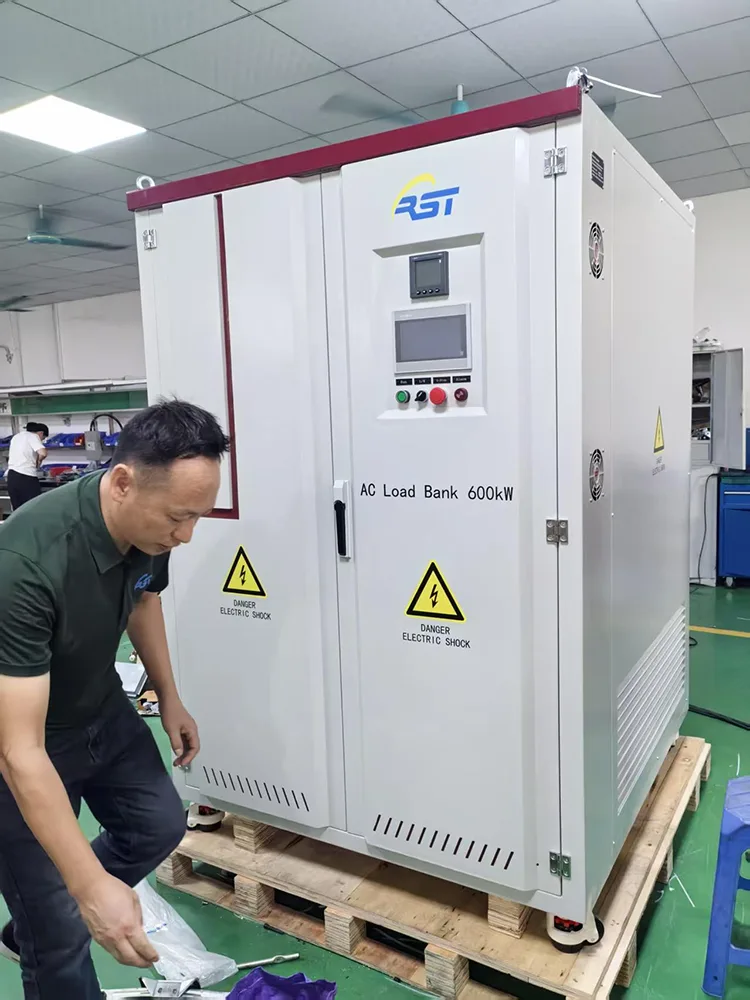

El banco de carga resistivo de CA RST-600kW simula cargas eléctricas del mundo real para ayudarle a probar, validar y mantener su equipo eléctrico con confianza. Ya sea que esté poniendo en marcha un nuevo generador diésel, calificando un sistema UPS para un centro de datos o realizando mantenimiento de rutina en fuentes de alimentación industriales, este banco de carga le brinda los datos que necesita para garantizar un funcionamiento estable y confiable.

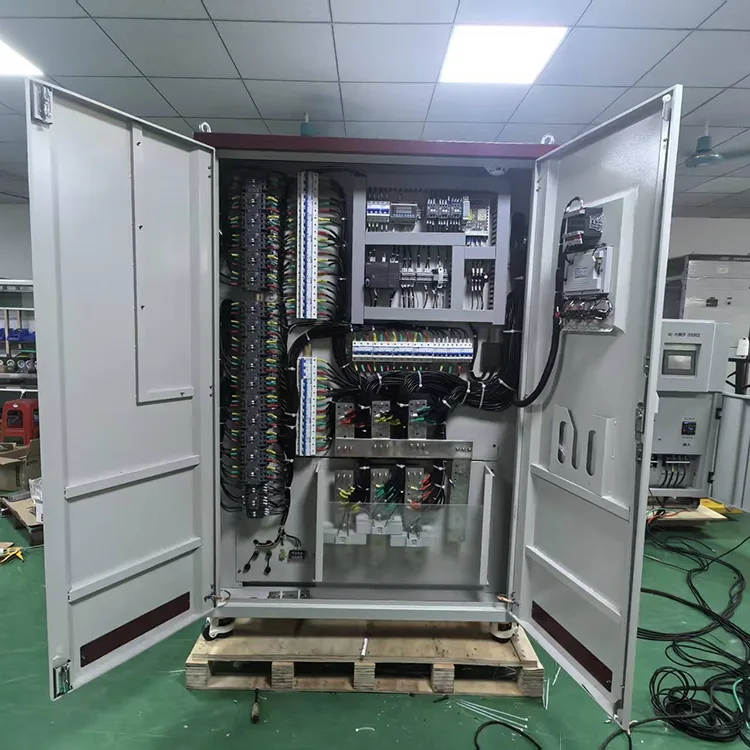

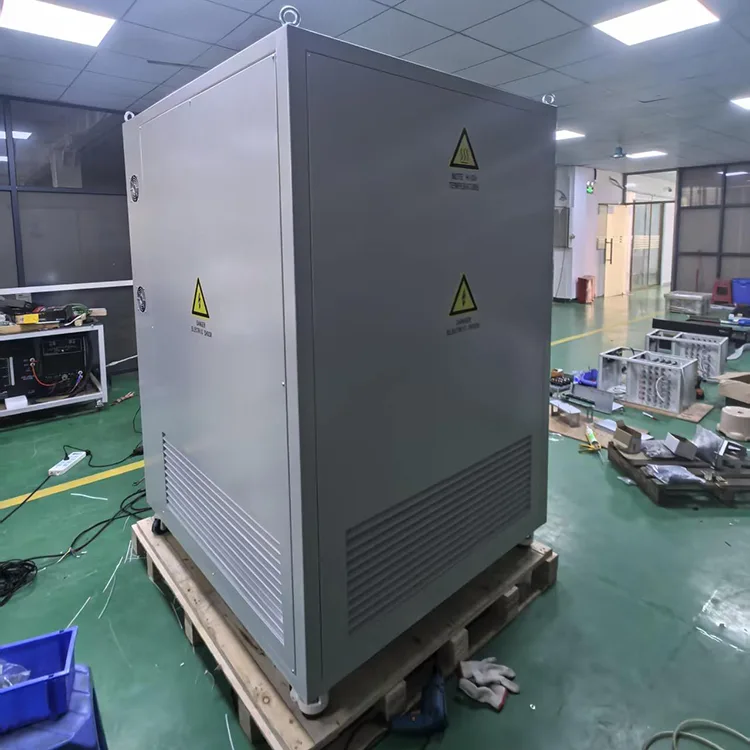

Este gabinete de carga resistivo todo en uno integra un gabinete de chapa metálica, tubos de resistencia con aletas de aleación anticorrosión, sistema de ventilador de refrigeración por aire forzado, sistema de control PLC Siemens y pantalla táctil HMI. Admite 4 grados de voltaje industrial universal (conexión en estrella trifásica de cuatro hilos de 480 V/440 V/380 V, conexión en triángulo trifásica de tres hilos de 220 V), con función de conmutación manual de cableado estrella-triángulo, potencia de prueba máxima de hasta 600 kW, paso de carga ajustable mínimo de 10 kW, precisión de carga ±3 %, lo que satisface la mayoría de las demandas de pruebas de energía industrial.
- Pruebas de rendimiento del grupo electrógeno: validación de carga completa y carga parcial.
- Pruebas de envejecimiento y puesta en servicio del sistema UPS
- Evaluación de la calidad del suministro eléctrico para instalaciones industriales.
- Laboratorios de I+D que requieren una simulación de carga precisa
- Solución de problemas y diagnóstico de fallas en equipos eléctricos.
1. Diseño compatible con múltiples voltajes. Admite 4 voltajes industriales de CA convencionales, una máquina cubre escenarios de prueba de 220 V ~ 480 V; El cableado estrella/triángulo se puede cambiar manualmente en barras colectoras de cobre, sin necesidad de reemplazar componentes internos.
2. Núcleo de resistencia de aleación duradera, tubos de resistencia de aleación con aletas, resistentes a ácidos, álcalis y niebla salina, fuerte resistencia a la corrosión, alto aislamiento, disipación de calor estable, soportan un funcionamiento continuo a largo plazo.
3.Componentes eléctricos de clase mundial
Contactores: contactores de CA estables de la marca ABB
Controlador: Siemens S7-200Smart PLC
Terminal de operación: Pantalla táctil industrial HMI
1. Modos de control dual Pantalla táctil local carga manual/automática; control remoto a través del software de PC, comunicación Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet), conveniente para el acoplamiento automático del taller de pruebas.
2.Sistema de protección de seguridad de rango completo Equipado con parada de emergencia, cortocircuito, sobrecorriente, sobretensión, sobretemperatura, baja presión de aire del ventilador, sobrecarga del ventilador, protección de enclavamiento multicapa con detección de humo; todas las cargas se descargan automáticamente una vez que se activa la alarma, emite una alarma sonora y registra registros de alarma completos.
3. Instrumento de medición de nivel 0,5 de medición y visualización de alta precisión, visualización en tiempo real de voltaje trifásico, corriente, potencia activa P, potencia reactiva Q, potencia aparente S, factor de potencia PF, frecuencia, temperatura de entrada/salida, sala de control y temperatura de la cámara de la barra colectora, todos los datos visualizados en la pantalla táctil.
Un banco de carga de generador de alta calidad es la clave para garantizar la confiabilidad de su sistema de energía, y el mantenimiento adecuado es la base para garantizar su funcionamiento estable a largo plazo. El banco de carga RST-600kW está diseñado para equilibrar el alto rendimiento y la facilidad de mantenimiento.
Inspección diaria (antes/después del uso):
Apariencia y limpieza: Verifique si hay daños, deformaciones o corrosión en el gabinete y limpie el polvo de la superficie con un paño suave y seco. Asegúrese de que no haya obstrucciones dentro de los 3 metros (para la entrada de aire) y los 5 metros (para la salida de aire) alrededor del equipo, y que los puertos de ventilación no estén obstruidos.
Inspección de conexión: Verifique si el cable de alimentación, el cable de señal, etc. están bien conectados y si los terminales de conexión están sueltos, oxidados o tienen marcas de quemaduras.
Comprobación previa de la función: Después de arrancar, observe si el ventilador funciona normalmente y si hay algún sonido anormal. Verifique a través de la interfaz hombre-máquina (HMI) si las visualizaciones de voltaje, corriente y otros parámetros son normales.
Limpieza Interna: Limpiar mensualmente el interior del equipo utilizando aire comprimido seco o cepillos suaves, especialmente el polvo de los disipadores y ventiladores.
Inspección de componentes centrales: Cada trimestre, en estado apagado, verifique si hay desgaste, olor o holgura en las resistencias de alimentación internas, contactores (como ABB), relés, etc. Utilice un multímetro para medir el valor de resistencia. Si la desviación excede el ±5%, reemplácelo de inmediato.
Mantenimiento del sistema de refrigeración: limpie la pantalla del filtro del ventilador para garantizar una entrada de aire suave.
Verificación de la función de protección: simule periódicamente condiciones de falla, como sobrecorriente y sobrecalentamiento, para probar si los dispositivos de protección del equipo son sensibles y confiables.
1.Después de una prueba de carga pesada, los tubos de resistencia retienen una temperatura residual alta; Debe esperar la parada retardada del ventilador y el enfriamiento completo antes de abrir la puerta del gabinete para evitar quemaduras.
2.Requisito del entorno de almacenamiento: Temperatura de almacenamiento -30 ℃ ~ +60 ℃, ambiente seco, cubra un paño a prueba de polvo si está inactivo por un período prolongado, enciéndalo regularmente durante 30 minutos al mes para deshumidificar los componentes internos.
3. Operación prohibida: No bloquee la entrada/salida de aire durante un tiempo prolongado de carga de alta potencia, lo que activará una alarma de sobretemperatura y quemará los tubos de resistencia; No desmonte las barras de cobre internas de las barras colectoras sin formación profesional.

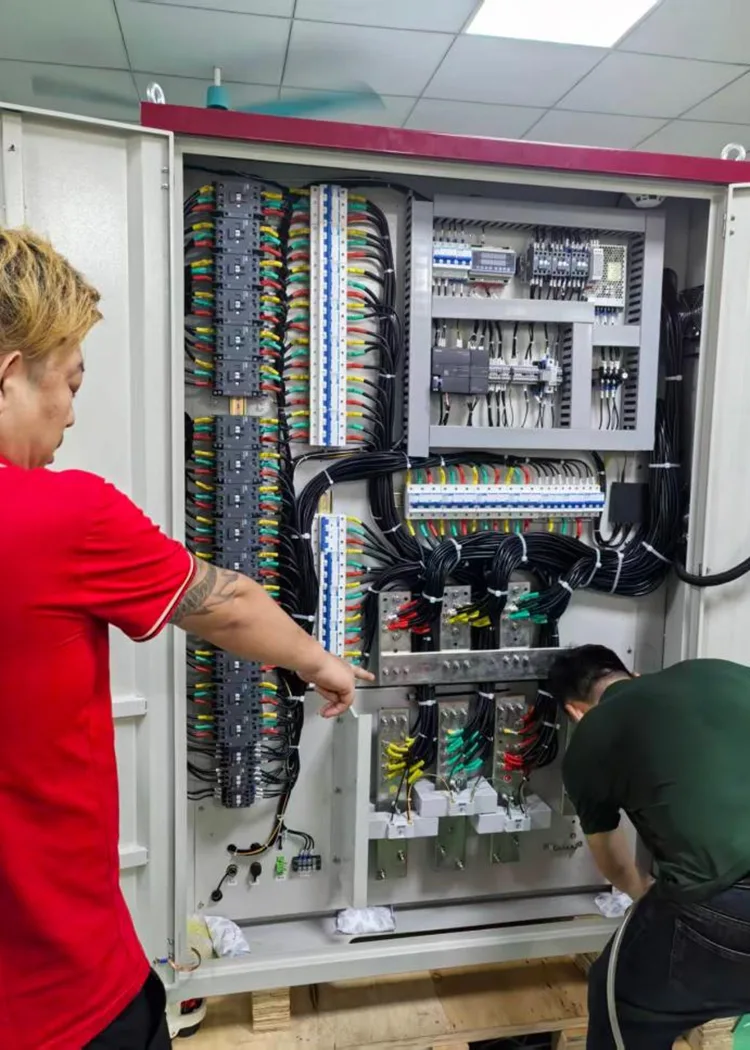

Cada banco de carga RST-600kW está construido con componentes líderes en la industria: los contactores ABB garantizan una conmutación confiable, mientras que el PLC Siemens 200Smart proporciona un control inteligente y fácil de usar. Los tubos de resistencia de aleación presentan una resistencia a la corrosión excepcional, un alto rendimiento de aislamiento y una disipación de calor eficiente, lo que permite un funcionamiento continuo sin degradación del rendimiento.
Una unidad admite cuatro configuraciones de voltaje (480 V CA, 440 V CA, 380 V CA y 220 V CA) con conmutación manual de estrella a triángulo para una máxima flexibilidad de aplicación. Esto significa que puede utilizar el mismo banco de carga de generador en diferentes configuraciones de prueba, lo que reduce los costos de equipo y simplifica el inventario.
Opere el banco de carga localmente a través de la pantalla táctil HMI de 7 pulgadas con visualización en tiempo real de voltaje, corriente, potencia, factor de potencia y frecuencia. O cambie al control remoto a través del software para PC, Modbus-RTU o Modbus-TCP para pruebas automatizadas, registro de datos y generación de informes.
Su equipo y su personal están protegidos por múltiples capas de seguridad: apagado por sobretensión y sobrecorriente, protección contra sobretemperatura con descarga automática de carga, monitoreo del flujo de aire del ventilador, detección de humo y un botón de parada de emergencia prominente. El sistema también cuenta con carga/descarga con una sola tecla: simplemente configure la potencia objetivo y presione "Cargar"; la unidad se encarga del resto.
P1: ¿Puede este banco de carga probar equipos de 220 V, 380 V, 440 V y 480 V al mismo tiempo?
R: No puede probar múltiples voltajes simultáneamente, pero admite cambiar diferentes condiciones de trabajo de voltaje.
480V/440V/380V: Cableado de conexión en estrella en la barra colectora, conecte el cable neutro N;
220V: Ajuste el puente de la barra colectora a la conexión delta, retire el cable neutro; La conmutación solo necesita ajustar la placa de conexión de la barra de cobre dentro del compartimiento de prueba, operación simple sin reemplazo de componentes.
P2: ¿Cómo selecciono la potencia del banco de carga adecuada para mi generador o UPS?
R: Generalmente, la potencia del banco de carga utilizado para las pruebas no debe ser inferior al 30 % de la potencia nominal de la fuente de alimentación probada para garantizar un mantenimiento regular. Para pruebas de rendimiento integrales (como pruebas de aceptación en fábrica), se requiere un banco de carga de generador capaz de simular el 100% de carga total o incluso el 110% de sobrecarga. La potencia del RST-600kW se puede ajustar continuamente dentro del rango de 1-600kW, lo que permite una satisfacción flexible de diversos requisitos de prueba, desde carga ligera hasta carga completa.
P3: El equipo activa una alarma de sobretemperatura con frecuencia durante una carga prolongada, ¿cómo solucionarlo?
R: Clasifique 4 causas fundamentales y soluciones:
1.Conducto de aire bloqueado: polvo acumulado en el ventilador y los tubos de resistencia, limpie todos los canales de ventilación, elimine los residuos;
2. Fallo del ventilador: calado del ventilador, baja velocidad de rotación o sobrecarga, reemplace el ventilador defectuoso, verifique el voltaje de la fuente de alimentación del ventilador (permita un rango de 400 V ± 10 %);
3.Exceder la potencia de prueba nominal: funcionamiento prolongado con sobrecarga de 600 kW, reducir la potencia de carga dentro del rango nominal;
4.Configuración del umbral de temperatura demasiado baja: ingrese a la página de configuración para ajustar el límite superior de sobretemperatura (temperatura de salida predeterminada de fábrica de 300 ℃, no ajuste hacia arriba sin autorización).
P4: ¿Por qué el banco de carga no puede alcanzar el nivel de potencia establecido?
R: Esto suele deberse a uno de los siguientes problemas:
1.Problemas con el contactor: Los contactos de un contactor operado con frecuencia pueden estar desgastados, lo que resulta en un contacto deficiente;
2. Problemas de control o cableado: compruebe si el cableado del circuito de control está suelto o si los parámetros de control del PLC (esta unidad utiliza un Siemens S200 Smart) están configurados correctamente;
3. Problemas con la fuente de alimentación: Verifique que el voltaje de salida y la frecuencia de la fuente de alimentación bajo prueba sean estables.
P1: La pantalla táctil muestra una alarma de baja presión de aire del ventilador después de encenderlo
R: Solucionar problemas paso a paso:
1. Confirme que el ventilador arranca normalmente sin detenerse;
2.Compruebe que la dirección de rotación del ventilador debe ser la salida de aire hacia arriba; el cableado inverso provocará que la presión del aire sea insuficiente;
3.Inspeccione los terminales del cableado del ventilador flojos o con mal contacto, vuelva a apretar el cableado;
4. Entrada de aire bloqueada por artículos diversos, limpie las barreras circundantes.
P2: No hay comunicación de control remoto a través de Modbus-RTU/TCP
R: 1. Confirme que solo se utiliza una interfaz de comunicación a la vez; no se pueden conectar RS485 y RJ45 simultáneamente;
2. Verifique la dirección de comunicación (1~247) y la velocidad en baudios (9600/19200/38400) de acuerdo con la computadora superior; 3. Vuelva a conectar el cableado de comunicación, verifique la rotura del cable o la interferencia del blindaje.
P3: La alarma de parada de emergencia aparece repentinamente durante la prueba
R: Primero verifique el botón de parada de emergencia en el panel frontal; Si se presiona hacia abajo, gire el botón rojo en el sentido de las agujas del reloj para restablecer, la alarma desaparecerá automáticamente. Si la alarma aún existe, verifique el circuito abierto del circuito del cableado de parada de emergencia.
P4: La alarma de humo se activa automáticamente durante el funcionamiento
R: Esta es una falla de alto riesgo, el equipo descargará todas las cargas inmediatamente. Corte el suministro de energía de inmediato, abra la puerta del gabinete para verificar que el tubo de resistencia esté quemado, cortocircuito del cableado interno, limpie los elementos combustibles diversos y reemplace los componentes dañados antes de reutilizarlos.
P5: ¿Se puede instalar el banco de carga del generador en exteriores?
R: Modelo estándar con grado de protección IP20, solo apto para talleres secos en interiores. El uso en exteriores necesita un gabinete personalizado a prueba de lluvia y polvo, y aumentar la frecuencia de limpieza del ventilador y el compartimiento de resistencia para evitar que el agua de lluvia y los sedimentos causen cortocircuitos.
P6: ¿Qué se incluye en el paquete de entrega?
R: 1 juego de banco de carga de CA RST-600kW, informe de prueba de fábrica, manual de instrucciones original en inglés, accesorios de barra colectora de conexión estándar.

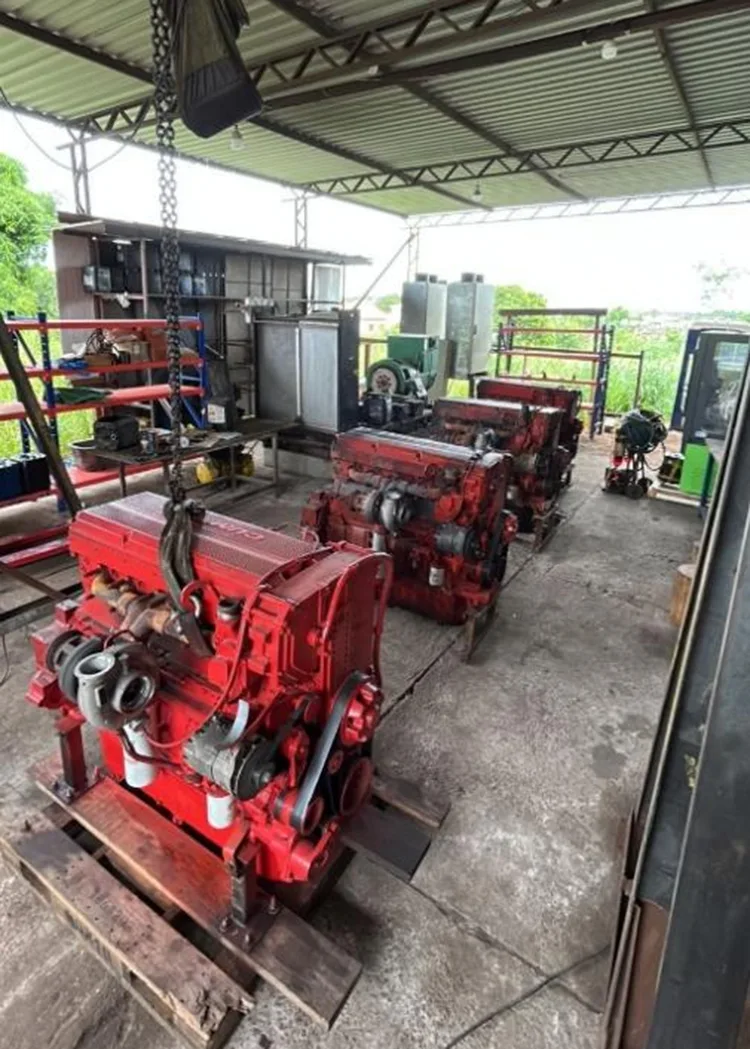

Antecedentes del proyecto
Este proyecto atiende a un fabricante local de generadores en Brasil. El mercado brasileño adopta una frecuencia industrial de 60 Hz con voltajes regionales diversificados (220 V/380 V/440 V/480 V), y todos los generadores deben pasar una estricta certificación INMETRO con pruebas de carga completa de larga duración. Además, las redes eléctricas locales presentan frecuentes fluctuaciones de tensión.
Anteriormente, el cliente utilizaba pequeños gabinetes de carga divididos y dispersos para probar el generador. El equipo antiguo era difícil de mover, requería frecuentes cambios manuales de cableado para diferentes pruebas de voltaje, tenía una baja eficiencia de prueba y no podía adaptarse bien a las condiciones inestables de la red local, por lo que no cumplía con las demandas de pruebas de certificación locales.
Soluciones y efectos de aplicación in situ
Después de adoptar nuestro banco de carga de CA integrado RST-600kW personalizado para el estándar de red de 60 Hz de Brasil, el cliente resolvió todos los puntos débiles de las pruebas de manera efectiva:
1. Diseño integrado de voltaje múltiple: un solo dispositivo cubre 220 ~ 480 V, cuatro grados de voltaje principales que coinciden con el estándar de energía local de Brasil, lo que admite una conmutación rápida estrella-triángulo sin cableado repetido. Elimina múltiples conjuntos de equipos de carga redundantes y ahorra un 40 % de espacio en el taller.
2.Protección de seguridad profesional para rejilla inestable: sistema de enclavamiento de protección múltiple incorporado. Se descargará automáticamente en tiempo real una vez que encuentre un voltaje de salida inestable del generador o una sobrecorriente causada por malas condiciones de la red local, protegiendo a los generadores de prueba contra daños durante pruebas de carga completa de largas horas.
3.Sistema de prueba automático inteligente: equipado con función de carga automática con un solo clic en pantalla táctil. Puede registrar automáticamente voltaje, corriente, factor de potencia y otros datos de prueba, y admite la exportación de informes de prueba con un solo clic, cumpliendo perfectamente con los requisitos de trazabilidad de datos de certificación INMETRO. El coste laboral total se reduce a la mitad.
4.Estructura móvil conveniente: Diseñado con anillos de elevación y orificios para montacargas, el banco de carga integrado se puede transferir fácilmente entre diferentes estaciones de prueba en el taller.
La línea de producción de UPS de una nueva empresa de energía necesita una prueba de envejecimiento cíclico de larga duración de los productos UPS de 380 V/440 V, el equipo de carga antiguo tiene un gran error de carga, falsas alarmas frecuentes de sobrecalentamiento y no tiene función de comunicación remota, por lo que no puede conectarse al sistema MES del taller. Ventajas después de reemplazar con nuestro Banco de Carga de Generador:
1.Precisión de carga ±3%, salida de potencia estable durante el envejecimiento cíclico, estándar de prueba consistente para cada lote de productos;
2. Comunicación Ethernet Modbus-TCP, carga de datos de prueba en tiempo real al sistema de control central de fábrica, realización de un taller de envejecimiento automático desatendido;
3. Función de parada retardada del ventilador, continúa la disipación de calor después de la descarga, extiende efectivamente la vida útil del tubo de resistencia.
4.Distinguir la falla real de sobretemperatura y la falsa alarma del interruptor de temperatura, la tasa de falsas alarmas se redujo en más del 90%;

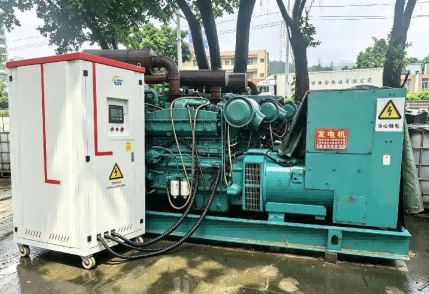

El departamento de energía de un puerto costero en Penang, Malasia, necesita pruebas de carga in situ periódicas para los grupos electrógenos de respaldo, lo que impone requisitos estrictos sobre el rendimiento móvil y la rápida eficiencia del cableado de los equipos de prueba. Los aspectos más destacados de la aplicación principal son los siguientes:
1. Adopta ruedas móviles integradas y una estructura de montacargas, lo que permite un transporte flexible a salas de generadores dispersas en diferentes áreas del puerto;
2.Equipado con función de almacenamiento de registro de alarmas, que registra todos los datos operativos anormales durante las pruebas en el sitio, lo que ayuda al personal técnico a verificar y eliminar rápidamente posibles fallas de los generadores posteriormente;
3. Gabinete de protección interior IP20 combinado con un dispositivo de protección de detección de humo independiente, que se adapta al ambiente de trabajo húmedo y complicado de las centrales eléctricas de los puertos costeros;
4.Configurado con contactores ABB premium y sistema de control PLC Siemens, lo que garantiza una tasa de fallas ultrabaja incluso en condiciones de trabajo frecuentes de manipulación, movimiento y vibración.
1. Ingeniero de pruebas de producción: el punto más práctico es el interruptor manual estrella-triángulo integrado de cuatro voltajes que ahorra mucho tiempo de cableado; El funcionamiento de la pantalla táctil es intuitivo, la carga segmentada manual es conveniente para pruebas paso a paso de pequeña potencia.
2.Técnico de mantenimiento posventa: la clasificación de fallas es clara, cada alarma corresponde a una guía de solución de problemas independiente; Los componentes son todos de marcas internacionales convencionales, las piezas de repuesto son fáciles de comprar y la carga de trabajo de mantenimiento trimestral es pequeña.
3.Gerente de Adquisición de Equipos: Un solo conjunto reemplaza múltiples gabinetes de carga de un solo voltaje, adquisición en un solo lugar, reduce el costo de inversión en equipos; Estándar de tamaño unificado, la planificación del diseño del taller es más sencilla.
4. Diseñador de proyectos de automatización: los modos de comunicación remota dual (RS485/TCP) son altamente compatibles con varios PLC y sistemas de prueba de computadora superiores, no se necesita ningún módulo de conversión de señal adicional, programación de acoplamiento simple.
1. Diseño universal multivoltaje: 220 V/380 V/440 V/480 V cuatro grados de voltaje, conmutación manual estrella-triángulo, amplio rango de aplicación.
2. Núcleo de carga estable de alta potencia: tubos de resistencia con aletas de aleación anticorrosión, soportan un funcionamiento continuo a largo plazo, ±3% de alta precisión de carga.
3. Control dual local y remoto: operación local con pantalla táctil + comunicación remota de protocolo dual Modbus, realiza pruebas automáticas desatendidas.
4.Protección de seguridad integral: parada de emergencia, sobretensión, sobrecorriente, sobretemperatura, falla del ventilador, enclavamiento multicapa de detección de humo, descarga automática para todas las fallas.
5.Fácil transferencia y mantenimiento: diseño móvil integrado con ruedas, compartimentos de prueba/control independientes, limpieza regular conveniente e inspección de componentes.
6. Componentes estándar de clase mundial: PLC Siemens, contactores ABB, instrumento de medición de alta precisión de 0,5 niveles, rendimiento estable y larga vida útil.
