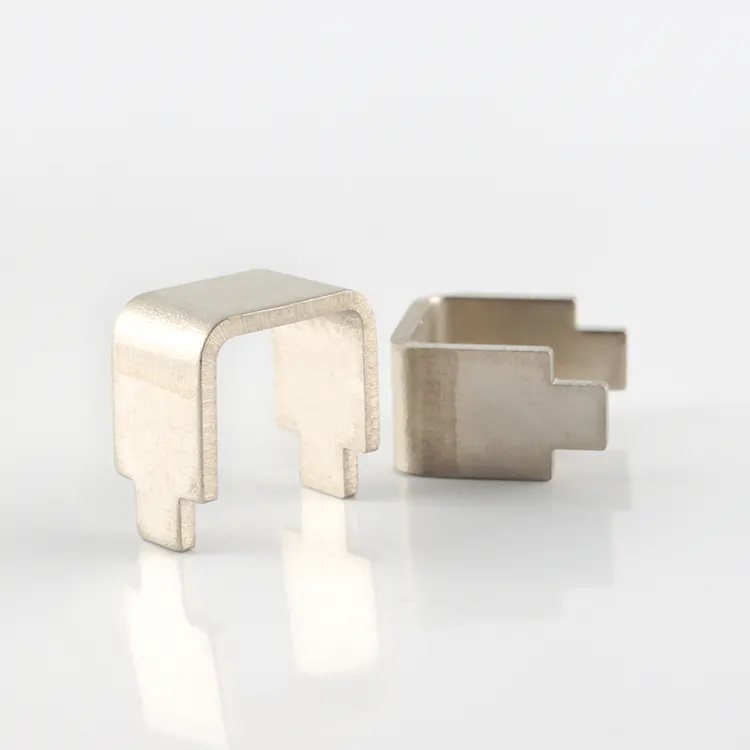

Derivación de baja resistencia

RST Electric lleva más de 10 años profundamente comprometido en el campo de las derivaciones de baja resistencia. Hemos desarrollado especialmente una derivación de baja resistencia para escenarios que requieren una precisión y estabilidad de detección extremadamente altas, como en los sectores automotriz, industrial y de energía renovable. Hemos abordado los problemas de precisión insuficiente, estabilidad deficiente y susceptibilidad a factores ambientales en derivaciones tradicionales cuando se trata de escenarios de alta corriente. Nuestro producto es ampliamente compatible con sistemas de gestión de baterías (BMS), controladores de motores, inversores y equipos de conversión de energía de alta frecuencia. Es el componente central preferido de numerosos proveedores automotrices de primer nivel y empresas de almacenamiento de energía a nivel mundial.

Características del producto

Siempre nos centramos en las demandas principales de los compradores. La derivación de baja resistencia adopta una estructura totalmente metálica y una avanzada tecnología de soldadura por haz de electrones al vacío, lo que permite una detección precisa de altas corrientes con una resistencia ultrabaja. También tiene excelentes propiedades de resistencia a la corrosión y a las vibraciones, lo que es perfectamente adecuado para entornos de trabajo hostiles, como compartimentos de motores de automóviles y equipos industriales al aire libre. Cumple totalmente con los estándares medioambientales RoHS y REACH, y no hay necesidad de preocuparse por los riesgos de cumplimiento.

Proceso central

Empleamos tecnología de soldadura por haz de electrones al vacío, que es una de nuestras principales ventajas que nos distingue de los fabricantes comunes. A diferencia de los procesos de soldadura fuerte tradicionales, mediante la soldadura por haz de electrones al vacío, fusionamos sin problemas componentes resistivos de aleación de alta precisión con electrodos de cobre puro en una única estructura integrada. Esto elimina la influencia de la resistencia de contacto en su origen, asegurando la estabilidad y la integridad mecánica del producto durante el funcionamiento a largo plazo.

Todo el proceso de soldadura se completa en un ambiente de vacío, evitando efectivamente problemas como la oxidación y la contaminación por impurezas durante el proceso de soldadura. Las uniones soldadas tienen alta resistencia y buena conductividad, y pueden soportar vibraciones intensas y ciclos de temperatura. Son totalmente compatibles con condiciones de trabajo complejas, como la conducción de vehículos y el funcionamiento de equipos industriales.

Contamos con un sistema de producción independiente completo, desde la selección de aleaciones, la soldadura por haz de electrones al vacío hasta el tratamiento de pasivación de superficies y la inspección del producto terminado. Controlamos todo el proceso de forma independiente y cada paso se controla estrictamente para garantizar que la calidad de la soldadura de cada derivación de baja resistencia sea consistente y para eliminar las desviaciones de detección causadas por defectos del proceso.

Especificación técnica

Rendimiento eléctrico y de confiabilidad

Ventajas principales de rendimiento

(1) Resistencia ultrabaja y alta precisión

Nuestro Shunt de baja resistencia tiene un rango de resistencia que abarca de 0,1 mΩ a 0,667 mΩ, capaz de detectar con precisión corrientes altas que van desde 75 A a 300 A. La caída de voltaje a escala completa correspondiente es de 30 mV a 75 mV. Puede interactuar directamente con convertidores analógicos a digitales y amplificadores operacionales, sin necesidad de componentes adaptadores adicionales. Esto reduce significativamente los costos de integración de equipos para los compradores. Además, ofrecemos tres tolerancias estándar: ±0,5%, ±1% y ±5%. La versión de alta precisión de ±0,5% puede cumplir con escenarios con requisitos de precisión de detección extremadamente altos, como la estimación del estado de la batería (SoC), con una tolerancia mínima personalizable que alcanza tan solo ±0,25%. Se adapta totalmente a las diferentes necesidades de compra.

(2) Coeficiente de temperatura bajo y amplia adaptabilidad a la temperatura

El componente central del dispositivo de derivación está hecho de un material de aleación de alta precisión, con un coeficiente de temperatura tan bajo como 25 ppm/°C. Esto garantiza que dentro del amplio rango de temperaturas de trabajo de -55 °C a +170 °C, la variación de la resistencia sea extremadamente pequeña y la precisión de la detección permanezca estable en todo momento. Durante las pruebas de producción reales, descubrimos que incluso en ambientes extremos, como altas temperaturas en el compartimiento del motor del automóvil y bajas temperaturas al aire libre, este dispositivo de derivación aún puede mantener un excelente rendimiento de detección, sin desviación de datos debido a cambios de temperatura. Resuelve completamente el problema de la industria de la deriva excesiva de temperatura de las derivaciones tradicionales y es adecuado para varios escenarios complejos de variación de temperatura.

(3) Tratamiento de pasivación de metal completo

Hemos diseñado el dispositivo de derivación con una estructura totalmente metálica y adoptamos el proceso de tratamiento de superficie de pasivación y lavado ácido. Después de este tratamiento, el dispositivo de derivación posee una resistencia extremadamente fuerte a la sulfuración, la corrosión y el envejecimiento, y puede resistir eficazmente las influencias ambientales como la humedad exterior, los gases corrosivos industriales y los gases de escape de los vehículos. Esto prolonga significativamente la vida útil del producto. Ya sea que se trate de equipos de energía renovable al aire libre o del ambiente hostil dentro del compartimiento del motor del automóvil, este dispositivo de derivación puede funcionar de manera estable, reduciendo los costos de reemplazo y mantenimiento posteriores y ayudando al comprador a reducir el costo de uso general.

(4) Inductancia ultrabaja y fuerza electromotriz térmica baja

Para escenarios como conversión de energía de alta frecuencia y detección rápida de transitorios, hemos optimizado la estructura de la resistencia en derivación para garantizar que su inductancia parásita esté por debajo de 5 nH, casi cero. Este diseño conserva eficazmente la integridad de la señal en circuitos de alta frecuencia y evita los errores de medición causados ​​por una inductancia excesivamente alta en las derivaciones tradicionales. Además, la combinación de electrodos de cobre puro y una estructura de material homogénea minimiza el potencial termoeléctrico, mejorando aún más la precisión de la detección. Este diseño es particularmente adecuado para aplicaciones con requisitos extremadamente altos de integridad de la señal, como circuitos de conmutación de alta frecuencia y variadores de motor.

(5) Conexión Kelvin de cuatro hilos

Hemos integrado terminales de conexión Kelvin de cuatro cables en la derivación y, a través de terminales de detección de voltaje independientes, eliminamos efectivamente los errores de detección causados ​​por la resistencia del cable, logrando una verdadera detección de corriente de alta precisión. Este diseño no requiere componentes adicionales de compensación de errores por parte de los clientes, lo que simplifica el proceso de integración del equipo y garantiza al mismo tiempo la estabilidad de la precisión de detección de la derivación durante el funcionamiento a largo plazo. Es particularmente adecuado para escenarios como el control industrial y la gestión de baterías que tienen requisitos estrictos para la detección de errores.

(6) Certificación de confiabilidad AEC-Q200

Cada derivación de baja resistencia se ha sometido a estrictas pruebas de confiabilidad AEC-Q200, incluidas múltiples inspecciones rigurosas, como ciclos de temperatura, almacenamiento a alta temperatura, vida útil de la carga y pruebas de humedad y calor, para garantizar que los productos cumplan con los estándares de rendimiento de grado automotriz y se puedan aplicar directamente a equipos relacionados con la electrónica automotriz. Insistimos en realizar pruebas 100% eléctricas para cada producto, enfocándonos en verificar parámetros básicos como resistencia y tolerancia, y también realizando pruebas de confiabilidad de muestreo en productos por lotes para evitar la liberación de productos no calificados, brindando garantías de productos estables y confiables para los compradores.

Aplicaciones de productos

Embalaje y entrega

Damos gran importancia a la seguridad del transporte de cada derivación de baja resistencia. Hemos formulado un plan detallado de embalaje y entrega para garantizar que los productos lleguen intactos de fábrica a las manos del comprador. Durante el embalaje por lotes, colocaremos cada derivación en una bolsa antiestática con espuma y luego las colocaremos uniformemente en cajas de cartón corrugado. Esto evita eficazmente que los terminales se dañen y que los componentes se deformen durante el transporte.

Para los terminales de corriente y terminales de detección de los shunts utilizamos fundas de espuma o cintas adhesivas de fijación para asegurar que los terminales permanezcan rectos y no afecten la posterior instalación y uso por parte del comprador. Cuando se envíe cada lote de mercancías, adjuntaremos una lista de embalaje y un certificado de inspección a las mercancías para facilitar la aceptación y verificación del comprador. Al mismo tiempo, proporcionamos documentos técnicos completos para cumplir con los requisitos de revisión de cumplimiento.

En términos de métodos de transporte, ofrecemos opciones flexibles: los pedidos de lotes pequeños se transportan mediante servicios de mensajería internacionales como DHL, FedEx y UPS, que son rápidos y garantizan que el comprador reciba muestras o pequeños lotes de mercancías rápidamente; los pedidos de lotes medianos se transportan por vía aérea, equilibrando la puntualidad y el costo; Los pedidos de grandes lotes se transportan por mar, lo que reduce significativamente los costos de transporte y se adapta completamente a diferentes cantidades de compra. Además, también ofrecemos sugerencias claras de almacenamiento. Recomendamos almacenar las derivaciones en un ambiente interior con una temperatura de 25°C ± 5°C, una humedad relativa inferior al 70%, buena ventilación y sin gases corrosivos, para prolongar la vida útil del producto cuando está inactivo.

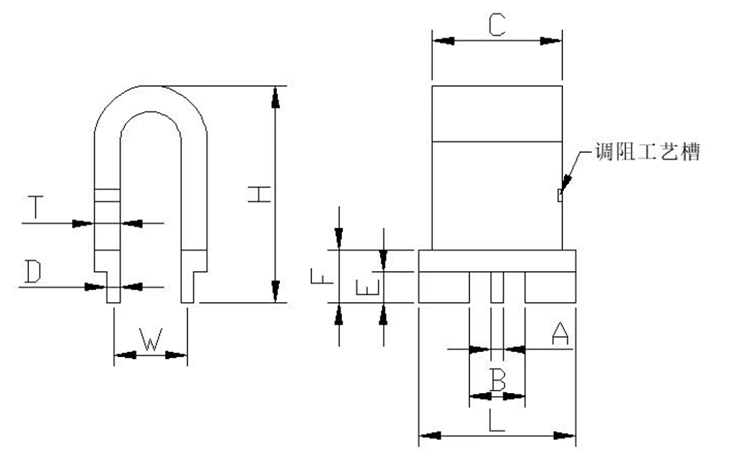

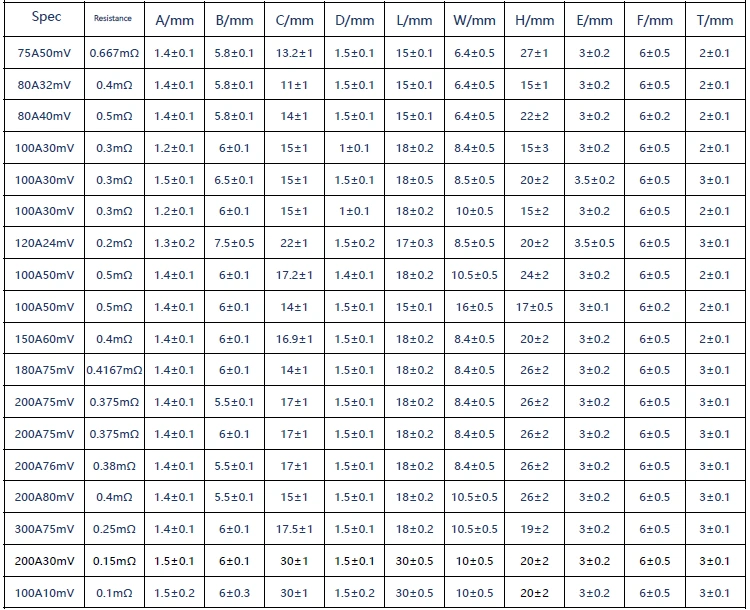

Dibujo y dimensiones.

Razones para elegir RST Electric

(1) Suministro directo desde la fábrica de origen.

Somos un fabricante legalmente certificado de derivaciones de baja resistencia en China y nos dedicamos a este campo durante más de 10 años. Contamos con una base de producción certificada ISO 9001 y una línea de producción exclusiva de derivaciones de alta corriente. Controlamos estrictamente todos los procesos de producción de forma independiente, sin aumentos de precios en ninguna etapa intermedia. Nuestro modelo de suministro directo de fábrica permite a los compradores adquirir derivaciones de la serie FLU de alta calidad a costos más razonables, lo que mejora significativamente el valor de compra por costo.

(2) Soporte del equipo profesional

Contamos con un experimentado equipo de ingeniería dedicado a la investigación y desarrollo de soluciones de detección actuales para el sector de automoción e industrial. Podemos proporcionar diseño de producto personalizado y soporte técnico según los escenarios de aplicación específicos de los compradores. Al mismo tiempo, nos adherimos estrictamente a pruebas 100% eléctricas (resistencia, tolerancia, verificación de muestreo TCR) y cada producto se somete a un estricto control de calidad para garantizar un rendimiento estable y consistente, cumpliendo con los requisitos de producción por lotes de los compradores.

(3) Diseño global

Nuestros productos se han exportado a más de 40 países, incluidos Alemania, Estados Unidos, Japón, Corea del Sur y Brasil. Somos un socio confiable para proveedores globales de automoción de primer nivel, fabricantes de sistemas de gestión de baterías y empresas de energía industrial. Hemos acumulado una rica experiencia industrial en los campos de resistencia ultrabaja y detección de alta corriente de alta precisión. Estamos familiarizados con los estándares de la industria y los requisitos de cumplimiento de diferentes países y podemos proporcionar productos y servicios que cumplan con los estándares locales para nuestros clientes.

(4) Mejorar los servicios de entrega y posventa.

Ofrecemos plazos de entrega flexibles. Para especificaciones estándar, el plazo de entrega es de 10 a 15 días laborables. Para productos personalizados, el plazo de entrega es de 15-25 días laborables. Estos períodos se pueden ajustar de manera flexible según el programa de producción del comprador para garantizar que no afecte el plan de producción del comprador. Al mismo tiempo, brindamos un servicio de garantía de 12 meses. Durante el período de garantía, se pueden proporcionar servicios de diagnóstico remoto de fallas y entrega de repuestos. Los equipos técnicos profesionales pueden ayudar al comprador a completar la integración y depuración del producto y brindar protección total para la adquisición y el uso del comprador durante todo el proceso.
