Resistencia de detección de corriente de aleación de metal

Ventajas del diseño

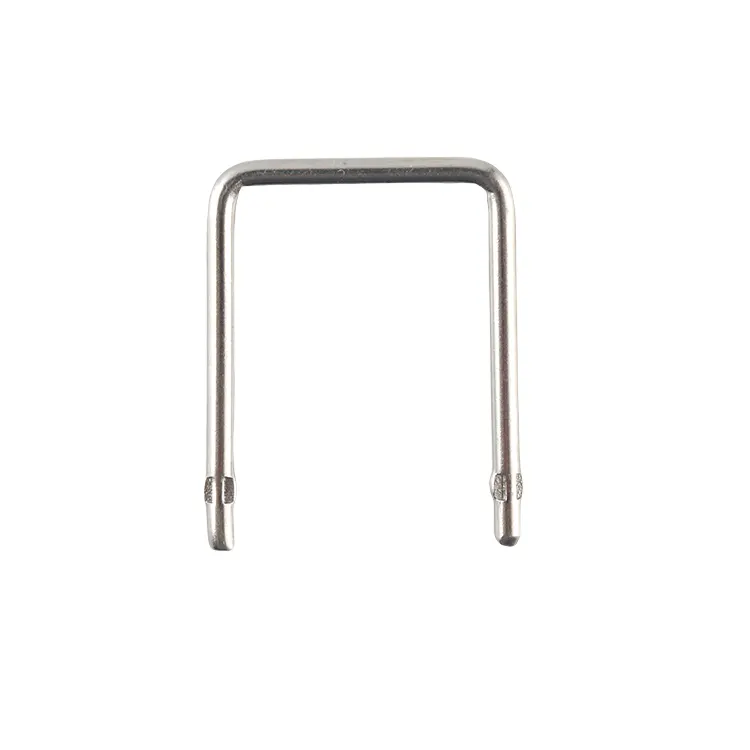

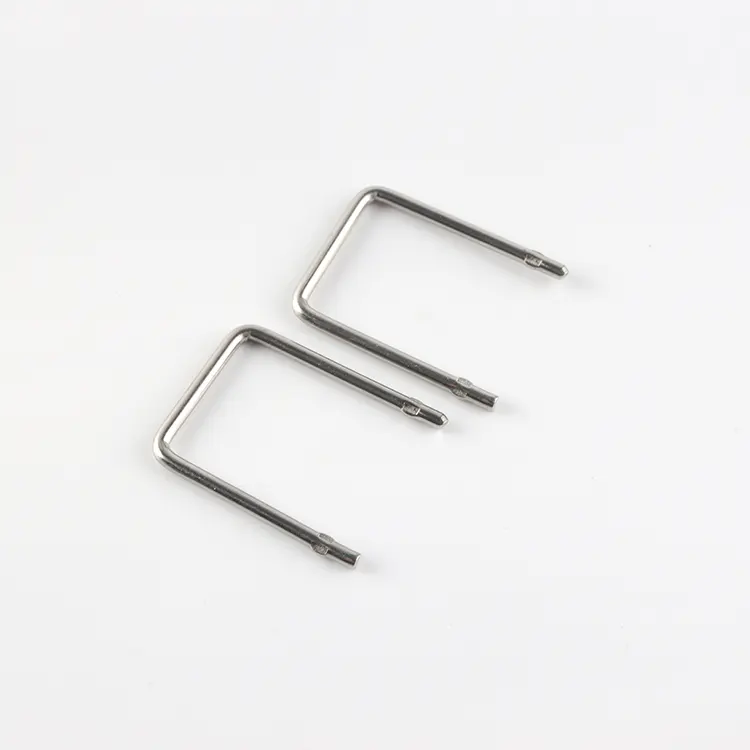

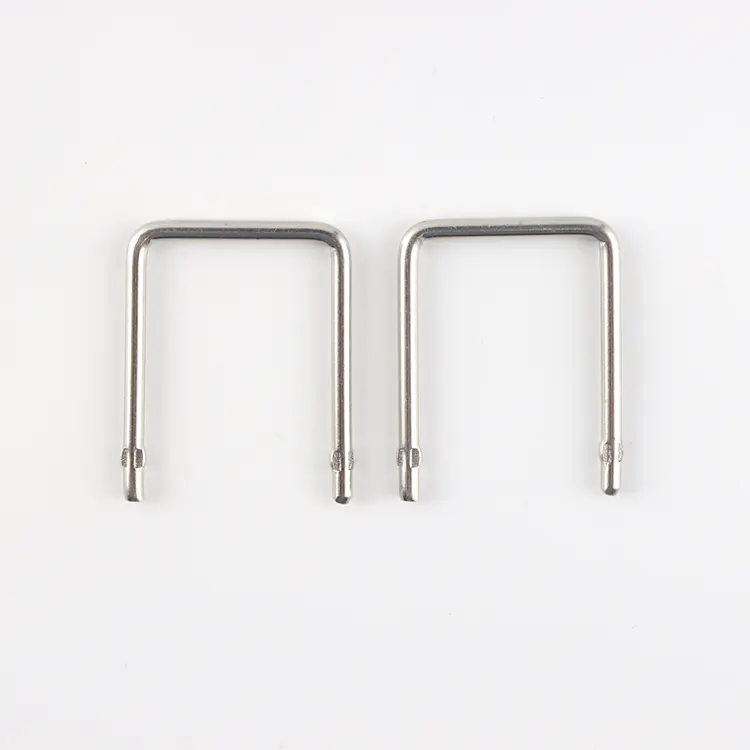

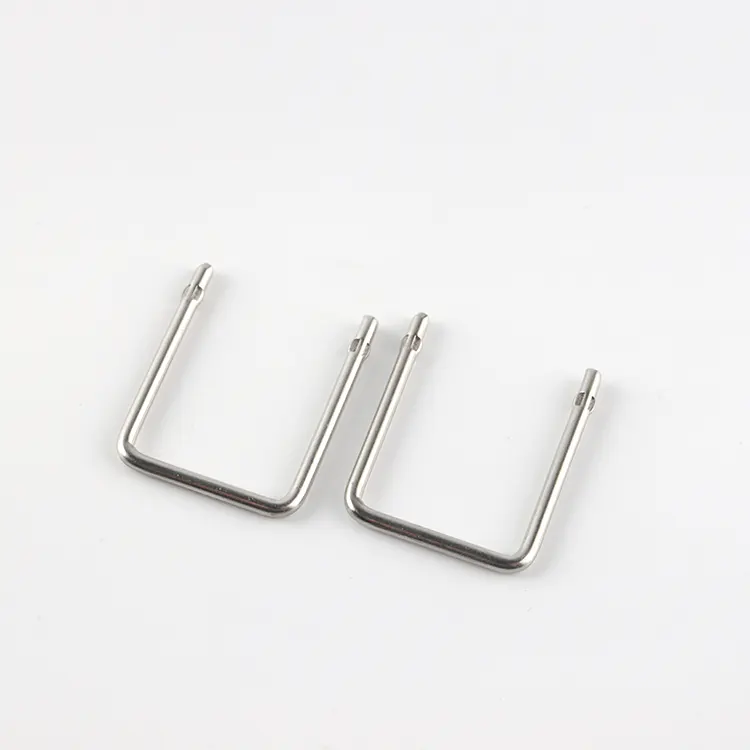

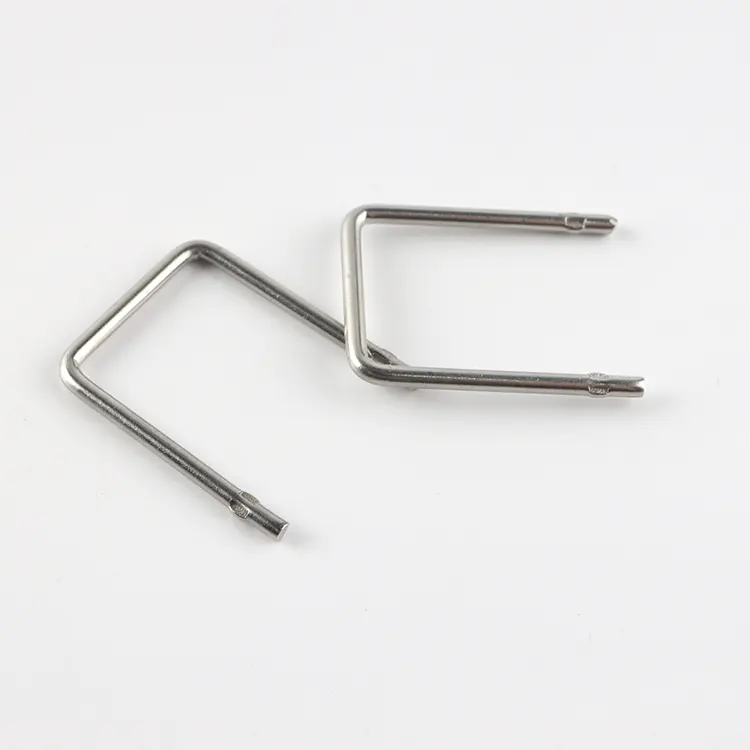

La resistencia de detección de corriente de aleación metálica de RST Electric proporciona una solución altamente estable y de baja inductancia para medir corrientes CC y CA en la electrónica de potencia moderna. Diseñado específicamente para aplicaciones donde el espacio en la placa es limitado y la precisión es primordial, este resistor de bajo ohmio utiliza un elemento de aleación de metal de precisión (manganina o similar) que ofrece una excelente combinación de coeficiente de baja temperatura, alta capacidad de sobretensión y estabilidad a largo plazo. El paquete vertical de conductores radiales permite que la resistencia se mantenga en posición vertical, minimizando su huella y al mismo tiempo promueve la circulación natural del aire alrededor del elemento, una ventaja fundamental en diseños densos donde la disipación de calor es una preocupación.

Optimización estructural

La construcción de esta resistencia de elemento metálico está optimizada tanto para el rendimiento eléctrico como para la confiabilidad mecánica. El elemento resistivo está fabricado a partir de una aleación de alta estabilidad con un coeficiente de temperatura tan bajo como ±50 ppm/°C, lo que garantiza que el valor de resistencia permanezca prácticamente constante en todo el rango de temperatura de funcionamiento. Luego, el elemento se suelda a cables de cobre estañado y se encapsula en una carcasa retardante de llama que brinda protección mecánica y al mismo tiempo permite que el diseño al aire libre maximice el enfriamiento. El componente resultante ofrece una inductancia ultrabaja, lo que lo hace adecuado para circuitos de conmutación de alta frecuencia donde las resistencias bobinadas convencionales introducirían cambios de fase o picos de voltaje no deseados.

Especificaciones de resistencia y clasificación de corriente

La serie FLQ53 abarca un rango de resistencia de 2 mΩ a 50 mΩ, con clasificaciones de corriente de 2,5 A a 21 A, correspondientes a caídas de voltaje típicas de 50 mV a 100 mV a escala completa, ideal para interfaz directa con convertidores analógicos a digitales y amplificadores operacionales. Las tolerancias estándar de ±1%, ±2% y ±5% se adaptan tanto a instrumentación de precisión como a aplicaciones de uso general.

Como fabricante confiable de resistencias de detección de corriente de aleación de metal en China, RST Electric combina más de 10 años de ingeniería de resistencias de precisión con un riguroso control de calidad para ofrecer componentes que brinden retroalimentación de corriente precisa y sin derivas en los entornos más exigentes.

Especificación técnica

Características del producto

1.Valores de resistencia ultrabajos: de 2 mΩ a 50 mΩ, lo que permite una medición precisa de corrientes desde unos pocos amperios hasta más de 20 A con una mínima pérdida de energía y una baja caída de voltaje.

2. Coeficiente de baja temperatura (TCR): ±50 ppm/°C a ±100 ppm/°C garantiza valores de resistencia estables en todas las variaciones de temperatura, lo cual es fundamental para la detección de corriente de precisión.

3.Inductancia extremadamente baja: la construcción de aleación metálica prácticamente elimina la inductancia parásita, lo que la hace ideal para circuitos de conmutación de alta frecuencia y respuesta transitoria rápida.

4. Amplio rango de corriente: cubre de 2,5 A a 21 A en una sola serie, lo que proporciona flexibilidad de diseño en múltiples niveles de potencia.

5. Huella vertical compacta: el diseño vertical de cable radial minimiza el consumo de área de PCB, lo que permite la colocación densa de componentes.

6. Alta estabilidad y confiabilidad: el elemento de aleación de metal de precisión ofrece una excelente estabilidad a largo plazo y resistencia a los ciclos térmicos.

7.Revestimiento ignífugo: encapsulado en un material duradero e ignífugo que cumple con los requisitos de seguridad para la electrónica industrial y de consumo.

8. Tolerancias de precisión: disponibles en ±1 %, ±2 %, ±5 % y ±10 % para adaptarse a diseños de alta precisión y económicos.

9.Parámetros personalizables: valores de resistencia especiales, formación de cables y pares combinados disponibles para requisitos específicos de la aplicación.

10.Fácil integración de PCB: paso de cable radial estándar (de 5 mm a 50 mm según la corriente nominal) compatible con equipos de inserción automatizada.

Aplicaciones de productos

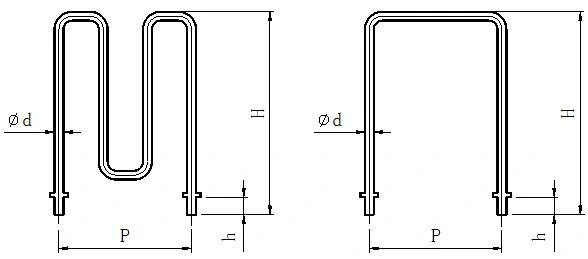

Dibujo y dimensiones.

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia de detección de corriente de aleación metálica:

● Embalaje a granel: Las resistencias se embalan en bolsas antiestáticas con acolchado de espuma y luego se colocan en cajas de cartón corrugado para evitar que los cables se doblen y se deformen los elementos.

● Protección de cables: Los cables se mantienen rectos con tapas de espuma o espaciadores de plástico formadores de cables.

● Documentación: Listas de empaque y certificados de inspección incluidos con cada envío.

● Opciones de transporte: mensajería urgente (DHL/FedEx/UPS) para pequeñas cantidades, transporte aéreo para volúmenes medianos, transporte marítimo para pedidos al por mayor.
