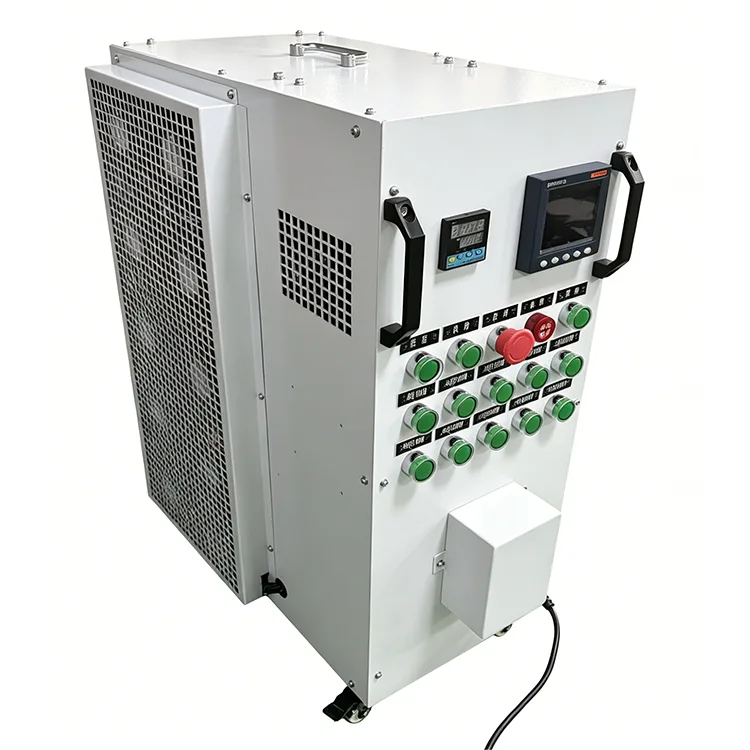

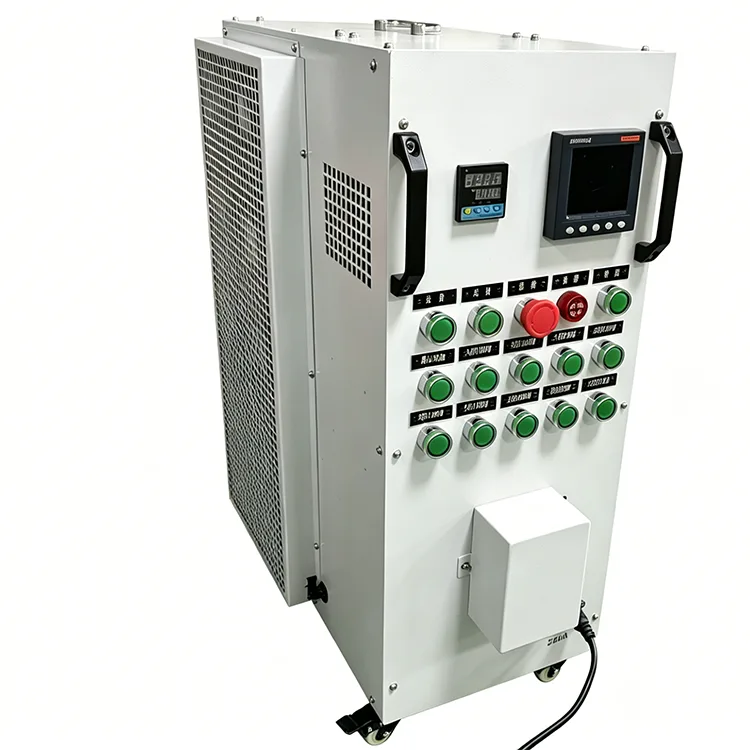

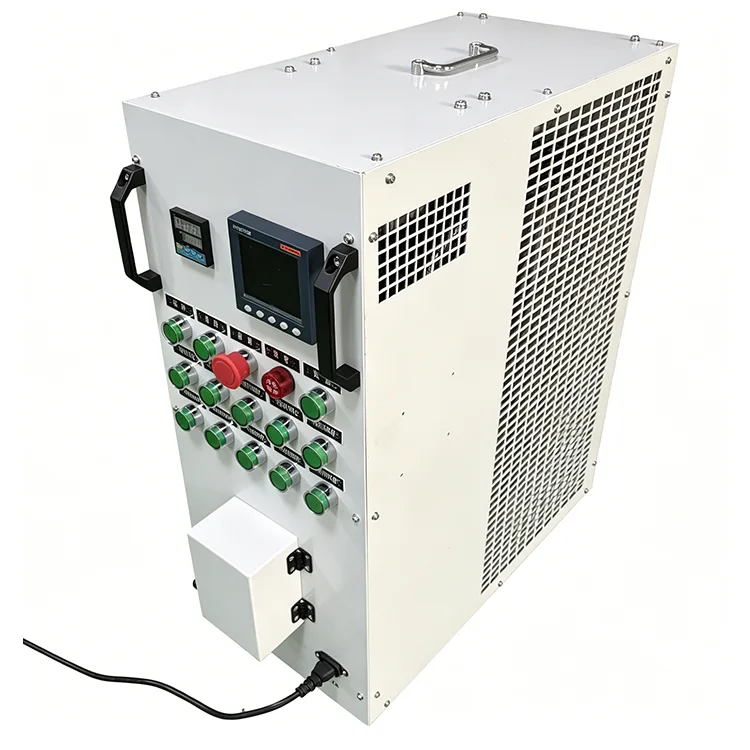

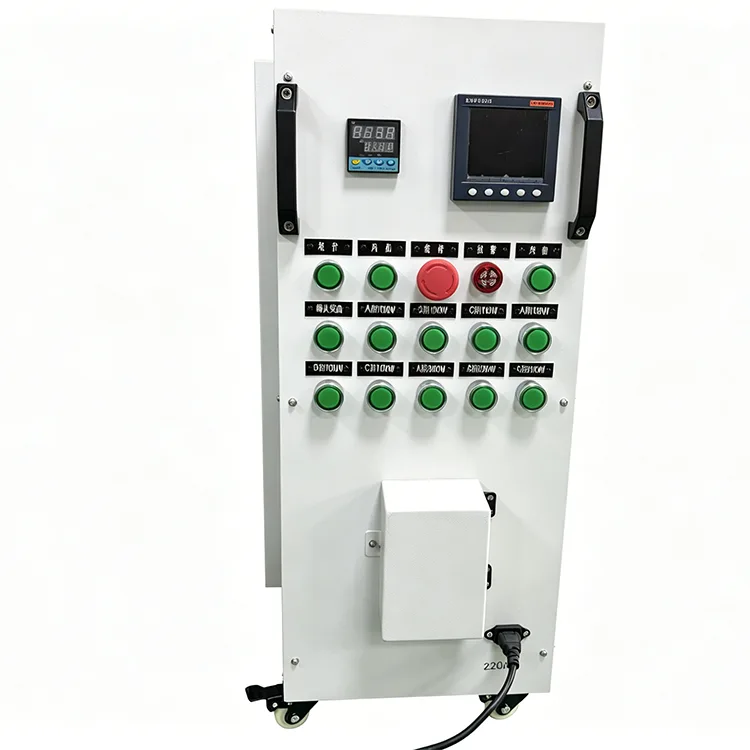

Banco de carga de 120kW-200VAC

3. Introducción al proceso y al material del componente principal

3.1 Unidad de resistencia de carga

1. Adopte un alambre de resistencia de aleación de Fe-Cr-Al con resistencia a altas temperaturas, resistencia a la oxidación y excelente estabilidad térmica.

2. Generación uniforme de calor, sin deformación ni envejecimiento bajo funcionamiento a carga completa a largo plazo, pequeña deriva de resistencia

3. Optimizado para condiciones de trabajo de frecuencia intermedia de 400 Hz, baja pérdida reactiva y características resistivas puras estables.

3.2 Sistema de ventilador de refrigeración

1. El banco de carga de CA portátil de 120 kW y 200 V está equipado con ventiladores de flujo axial especiales de bajo ruido, alta resistencia, resistencia a la corrosión y larga vida útil.

2. Gran volumen de aire y presión de aire para disipar rápidamente el calor de los módulos de carga

3. Múltiples sensores de temperatura mecánicos instalados en el área de carga y salida de aire; Desconexión automática de carga y alarma una vez superada la temperatura

4. Lógica de bloqueo del ventilador: la carga solo se puede encender después de que el ventilador funcione normalmente para evitar que se queme por sobrecalentamiento.

3.3 Partes principales del control eléctrico y la adquisición de datos

1. Contactor: Serie Schneider LC1D, contacto antiablación y acción confiable

2. Piezas de control de baja tensión: disyuntores, pulsadores y luces indicadoras de Chint/Schneider

3. Adquisición de datos: medidor multifuncional Qingzhi para una recopilación precisa en tiempo real de voltaje, corriente, potencia y frecuencia

4. Partes conductoras: barra colectora de cobre puro, baja generación de calor y excelente resistencia a la oxidación.

4. Instrucciones de operación estándar

4.1 Inspección previa a la operación

1. Colocación: Colóquelo en un terreno interior plano; reserve ≥30 cm de espacio de ventilación en la entrada/salida de aire lateral; no bloquee los conductos de aire

2. Verificación de apariencia: No hay daños en el gabinete; ruedas bloqueadas firmemente; enchufe de aviación intacto y apretado

3. Verificación del circuito: No hay envejecimiento del cableado interno; terminales bien sujetos; Medidor e indicadores en buen estado.

4. Comprobación del medio ambiente: Mantener alejado de materiales inflamables y de fuertes interferencias electromagnéticas; deshumidificar con antelación en ambientes de alta humedad

4.2 Procedimiento de cableado y encendido

1. Cableado de carga: conéctelo al generador/fuente de alimentación con un enchufe de aviación exclusivo; no se permite la conexión en caliente

2. Encienda la alimentación de control de 220 V/50 Hz; El dispositivo ingresa al modo de autocomprobación y de espera con el panel iluminado.

3. Confirme que no hay alarma de falla y restablezca el botón de parada de emergencia al estado normal

4.3 Operación de prueba de carga

1. Aumente la carga paso a paso mediante la perilla local: 0→25%→50%→75%→100%; no cambie directamente a carga completa al mismo tiempo

2. Admite aumentos y disminuciones repentinos de carga para simular escenarios reales de impacto de energía.

3. Observe el voltaje, la corriente, la frecuencia y la potencia en tiempo real en el panel y verifique el sonido del ventilador en funcionamiento.

4.4 Procedimiento de cierre y finalización

1. Reducir la carga paso a paso hasta cero; Mantenga el ventilador funcionando durante 3 a 5 minutos para disipar el calor.

2. Corte la alimentación de control después del enfriamiento completo y luego desconecte el enchufe de aviación.

3. Limpie el polvo y la humedad de la superficie del gabinete, bloquee las ruedas y guárdelo adecuadamente.

5. Guía de Mantenimiento Diario por Ciclo

5.1 Mantenimiento inmediato después de cada uso

1. Limpie el polvo y los residuos de la superficie del gabinete y de la entrada/salida de aire lateral para mantener el conducto de aire sin obstrucciones.

2. Compruebe la inserción y extracción del enchufe de aviación; Confirme que no haya sobrecalentamiento ni oxidación en los terminales.

3. Inspeccione el funcionamiento del ventilador en busca de ruidos anormales o rotación atascada; restablecer el botón de parada de emergencia

4. Limpie la humedad del gabinete, cubra la interfaz con la tapa antipolvo y organice los documentos de respaldo.

5.2 Mantenimiento regular mensual

1. Limpiar a fondo el polvo de las aspas del ventilador y los módulos de carga.

2. Revise los contactores y disyuntores de Schneider para detectar ablación o ennegrecimiento de los contactos.

3. Fije las barras colectoras internas de cobre y los terminales de cableado para evitar que se aflojen debido a vibraciones prolongadas.

4. Calibrar la precisión de las mediciones comparándolas con un instrumento estándar; calibre inmediatamente si la desviación excede el estándar

5.3 Mantenimiento Profesional Trimestral/Anual

1. Inspeccione la resistencia de aislamiento general con un megaóhmetro cuando esté apagado, cumpla con el estándar de aislamiento de Clase F

2. Pruebe todas las funciones de protección, incluidas sobretemperatura, sobretensión, bloqueo del ventilador y parada de emergencia, una por una.

3. Revise el cable de resistencia para detectar deformaciones, envejecimiento o decoloración parcial.

4. Ejecute una prueba continua a carga completa durante 1 hora, registre los parámetros, la temperatura y el estado de la alarma, conserve los archivos de prueba.

5. Lubrique las ruedas inferiores para garantizar un movimiento suave

5.4 Mantenimiento de almacenamiento a largo plazo

1. Almacenar en un almacén seco, ventilado y sombreado con una temperatura ambiente de 0 ℃ ~ 40 ℃

2. Encienda cada 3 meses durante 30 minutos para hacer funcionar el ventilador y cargar para disipar la humedad interna.

3. Instale tapas antipolvo en las interfaces y los enchufes de aviación; mantenga el gabinete a prueba de humedad y a prueba de óxido

4. No coloque objetos pesados ​​encima para evitar la deformación del gabinete y el desplazamiento de los componentes internos.

6. Análisis completo de las funciones de protección de seguridad.

1. Protección contra sobrevoltaje: descarga y activa automáticamente la alarma cuando el voltaje de entrada excede el umbral de seguridad, protegiendo tanto la fuente de alimentación probada como el banco de carga de CA portátil de 120 kW y 200 V.

2. Protección contra sobrecalentamiento: sensores de temperatura multipunto monitorean la temperatura del módulo de carga en tiempo real; Deslastre de carga automático para evitar el desgaste de la resistencia.

3. Protección de parada de emergencia: descarga forzada manual con un solo clic; función de carga desactivada bajo bloqueo de parada de emergencia; La potencia del ventilador permanece encendida para una disipación continua del calor.

4. Protección de bloqueo del ventilador: el circuito de carga se bloquea si el ventilador no arranca o se detiene de manera anormal, evitando daños por alta temperatura sin enfriamiento.

5. Protección adaptable contra sobrecarga: el diseño del engranaje escalonado evita el impacto instantáneo de la sobrecarga, adaptándose a diversas condiciones de fluctuación del voltaje de la fuente de alimentación de 400 Hz.

7. Preguntas frecuentes

1. ¿Se enciende normalmente pero no se puede cargar?

Comprueba tres puntos:

① El ventilador no arranca, el bloqueo del ventilador bloquea la función de carga;

② El botón de parada de emergencia no se restablece;

③ Mal contacto del enchufe de aviación o voltaje de control insuficiente.

2. ¿Alarma frecuente de sobrecalentamiento durante el funcionamiento?

① La entrada/salida de aire lateral está bloqueada o con polvo;

② Temperatura ambiente superior a +55 ℃ en un espacio cerrado de alta temperatura;

③ Ventilador envejecido con velocidad insuficiente;

④ Funcionamiento continuo a carga completa a largo plazo sin descanso.

3. ¿Gran desviación en la medición de voltaje y potencia?

① Mal contacto del cableado con gran resistencia de contacto;

② Fluctuación de parámetros causada por un cambio rápido de carga;

③ Medidor descalibrado durante mucho tiempo. Reconectar y recalibrar; Póngase en contacto con el fabricante para inspeccionar la unidad de adquisición si la falla persiste.

4. ¿Admite conexión paralela para expansión de capacidad?

Sí, la conexión paralela 1+N es totalmente compatible con pruebas de generadores de alta potencia. Mantenga el mismo voltaje, frecuencia y ajuste de engranaje síncrono para una operación de carga combinada estable.

5. ¿Adecuado para uso a largo plazo en entornos costeros de alta humedad y niebla salina?

 Originalmente, la unidad puede soportar más del 95 % de humedad relativa; IP20 es adecuado para salas de máquinas costeras interiores. Limpie el polvo de niebla salina mensualmente y realice pruebas de aislamiento periódicas para prolongar considerablemente la vida útil.

6. ¿Solo para pruebas de equipos de 400 Hz?

 Diseñado principalmente para frecuencia intermedia de 400 Hz, también compatible con equipos de frecuencia eléctrica de 50 Hz para pruebas de carga resistiva con funciones válidas de visualización y protección.

7. ¿Se puede utilizar el banco de carga de CA portátil de 120 kW y 200 V en exteriores expuestos a los elementos?

No recomendado. Este es un modelo IP20 para interiores sin diseño a prueba de lluvia, sol y polvo para exteriores; el uso en exteriores provoca fácilmente condensación de agua y daños eléctricos internos.

8. ¿Cómo restablecer después de una alarma de falla?

Primero descargue a cero, corte la energía de control, solucione problemas de temperatura/voltaje/fallas del ventilador; reinicie la alimentación después de eliminar los peligros ocultos, la lógica de protección se restablecerá automáticamente.

8. Casos de aplicación reales y reseñas de clientes

Caso 1: Fabricante militar de energía de frecuencia intermedia

1. Demanda: Prueba de carga de rango completo y carga repentina en fábrica para grupos electrógenos militares de 400 Hz, cumpliendo con la aceptación del estándar militar GJB.

2. Efecto de la aplicación: carga escalonada de 120 kW precisa con un error real estable dentro de ±2 %; la protección cuádruple evita cortocircuitos y daños por sobrecalentamiento al prototipo; El medidor incorporado elimina el equipo de prueba externo.

3. Mejora de la eficiencia: se reemplazó el antiguo equipo de carga dividida; operación por una sola persona disponible; La capacidad de inspección diaria aumentó en un 45%, sin fallas de hardware en tres años.

4. Opinión del cliente: Tamaño compacto con ruedas para un movimiento flexible en el taller, parámetros precisos y protección completa, cumple plenamente con los requisitos de aceptación de fábricas militares con un mantenimiento diario sencillo.

Caso 2: Empresa de operación y mantenimiento eléctrico marino costero

1. Demanda: Inspección anual y prueba de capacidad de carga para grupos electrógenos marinos diésel trifásicos de 200 V en ambientes con alta humedad, niebla salina y grandes diferencias de temperatura.

2. Efecto de aplicación: Amplia adaptación de temperatura de -20 ℃ a +55 ℃, funcionamiento continuo estable sin condensación ni tropiezos en condiciones de alta humedad; enfriamiento por aire forzado estable sin disparo por exceso de temperatura después de 4 horas de funcionamiento a carga completa.

3. Puntos problemáticos resueltos: reemplace la carga antigua y voluminosa con baja precisión y fácil sobrecalentamiento; la precisión de la medición se duplicó, las fallas de mantenimiento anual se redujeron en un 80% y mejor resistencia al envejecimiento por niebla salina.

Caso 3: Laboratorio de energía terrestre para aviación

1. Demanda: Prueba de I+D de suministro de energía de inversor de 400 Hz en institutos de investigación universitarios, que requieren cambios frecuentes de carga y registro de datos eléctricos.

2. Efecto de la aplicación: Cambio de marcha suave, admite cambios de carga repentinos y repetidos para simular las condiciones de trabajo reales; Componentes de control de Schneider Electric con una larga vida útil de arranque y parada, sin ablación de contacto después de cientos de cambios diarios; Los parámetros del panel en tiempo real ahorran costos de adquisición de datos externos.

Caso 4: Proyecto de aceptación de generador de reserva en un parque industrial

1. Demanda: Prueba de aceptación de carga en fábrica e in situ de una fuente de alimentación de reserva industrial de 200 V, que requiere portabilidad y una implementación rápida.

2. Efecto de aplicación: solo 45 kg con ruedas giratorias para facilitar el movimiento, no requiere instalación profesional, plug-and-play; la carga escalonada suave detecta eficazmente la caída de voltaje del generador y la estabilidad de la frecuencia; Los datos de prueba se pueden presentar directamente para su aceptación.

9. Ventajas principales del banco de carga de CA portátil de 120 kW y 200 V

1. Cumplimiento total de los estándares: cumple con los estándares nacionales, militares e industriales, adecuado para escenarios de investigación militar, marina, aeronáutica, industrial y científica.

2. Configuración de marca de primer nivel: componentes centrales Schneider, Chint y Qingzhi, barra colectora de cobre puro y cable de resistencia Fe-Cr-Al de alta gama para una mayor durabilidad.

3. Diseño liviano y portátil: cuerpo de 45 kg con ruedas universales, fácil de mover por una sola persona y despliegue en interiores en cualquier momento

4. Protección de seguridad completa: protección cuádruple contra sobretensión, sobretemperatura, parada de emergencia y bloqueo del ventilador, alarma automática y desconexión de carga para pruebas más seguras.

5. Alta precisión y estabilidad: medición eléctrica de alto estándar y precisión de carga, pequeña deriva de resistencia para operación a largo plazo; datos de prueba válidos para la aceptación oficial

6. Expansión flexible: 5 engranajes fijos ajustables más soporte paralelo de múltiples unidades, que cumplen tanto con pruebas finas de baja precisión como con pruebas combinadas de alta potencia.

7. Bajo costo de mantenimiento: estructura de gabinete modular con piezas reemplazables universales; El mantenimiento diario solo requiere limpieza del polvo y fijación de terminales, ahorro de costes y fácil mantenimiento.

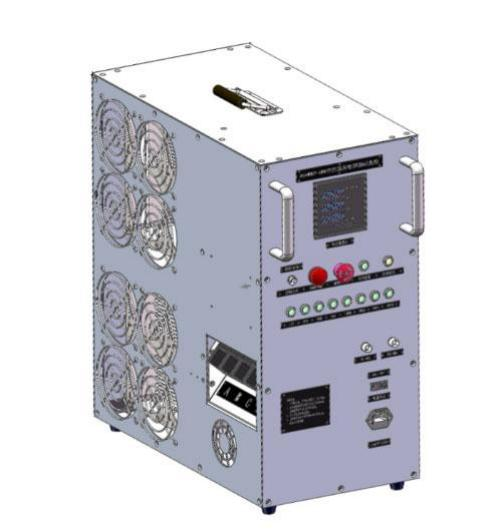

10. Estructura del gabinete
