Banco de carga no lineal

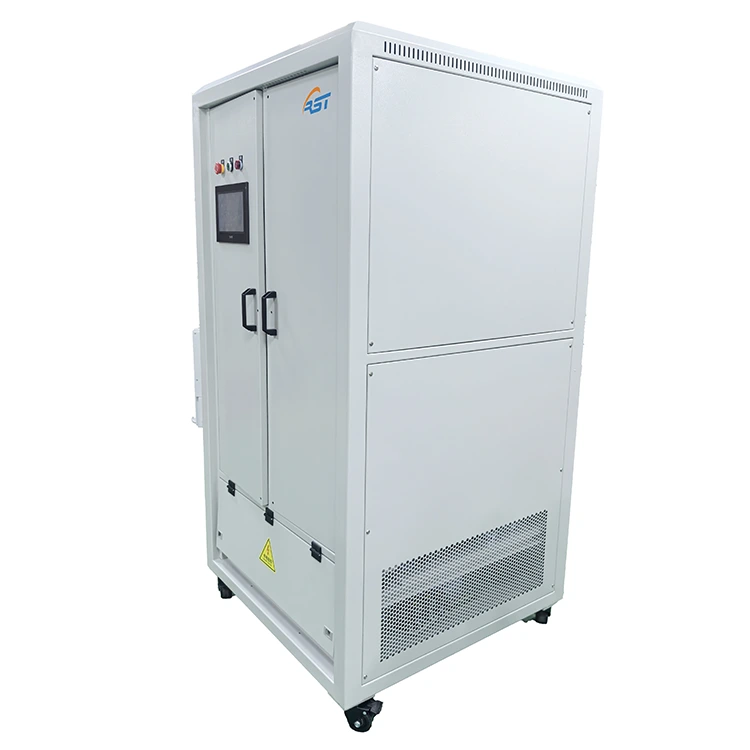

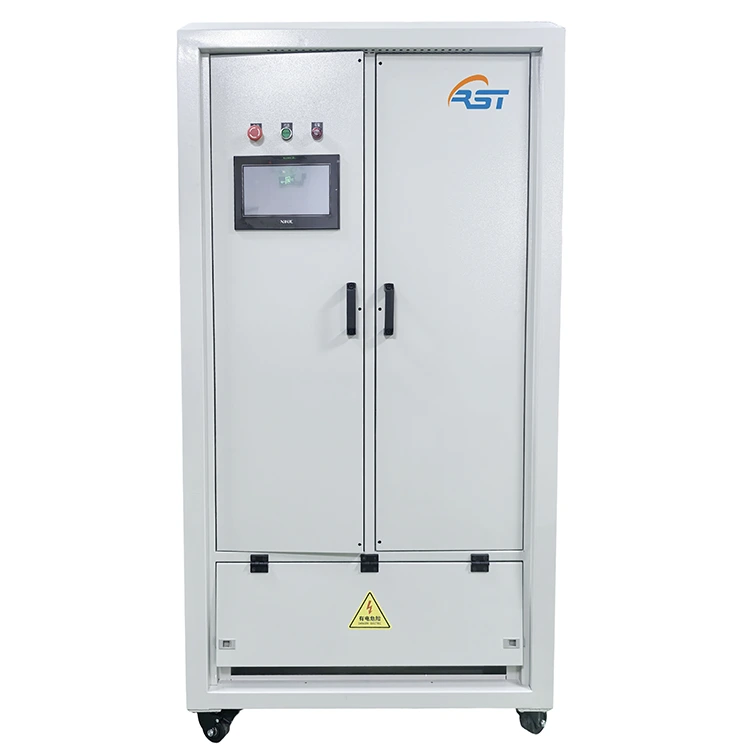

Banco de carga RCD: simulación de carga no lineal del mundo real

El banco de carga RCD no lineal de RST Electric representa un cambio de paradigma con respecto a las pruebas de carga tradicionales únicamente resistivas. Diseñado para ingenieros e investigadores que necesitan simular cargas eléctricas del mundo real, completo con componentes de potencia reactiva y factores de potencia variables, este banco de carga no lineal integra tres tipos de carga distintos: resistiva (R) para simulación de potencia activa pura, capacitiva (C) para condiciones de factor de potencia principal e inductiva (L) para escenarios de factor de potencia retrasado. Al combinar estos elementos, el banco de carga RCD puede replicar con precisión las características eléctricas de motores, fuentes de alimentación, sistemas UPS e inversores conectados a la red, lo que permite una validación integral del rendimiento en condiciones operativas realistas.

Carga de alta precisión y control flexible del factor de potencia

La resolución del paso de carga es líder en la industria de 0,1 kW para el modo resistivo y 0,1 kVA para el modo RCD, lo que permite un ajuste preciso de los parámetros de prueba. La precisión de la carga se mantiene en ±3%, lo que garantiza resultados de prueba repetibles y confiables. La unidad admite dos modos de funcionamiento distintos: modo de carga R (resistivo puro) y modo de carga RCD (resistivo, capacitivo e inductivo combinado), seleccionados a través de la interfaz de pantalla táctil intuitiva. El factor de potencia se puede ajustar continuamente en el rango de 0,65 a 1,0 (en atraso o en adelanto), proporcionando total flexibilidad para las pruebas de cumplimiento de estándares.

Control de modo dual y comunicación remota para pruebas inteligentes

El control es de modo dual: la operación local a través de una pantalla táctil de 7 pulgadas de alta resolución muestra voltaje, corriente, potencia, frecuencia y factor de potencia en tiempo real, junto con curvas de tendencia en vivo para cada parámetro. El registro y la exportación de datos están integrados, lo que permite a los ingenieros capturar los resultados de las pruebas para su análisis. Para secuencias de prueba automatizadas, el banco de carga admite comunicación remota RS485/Modbus-RTU, lo que permite la integración con software basado en PC para carga remota, adquisición de datos y generación de informes. Como fabricante confiable de bancos de carga no lineales en China, RST Electric combina más de 10 años de experiencia en pruebas de energía con ingeniería de precisión para ofrecer soluciones que aceleran el desarrollo de productos y garantizan el cumplimiento de los estándares internacionales.

Especificación técnica

Características del producto del banco de carga no lineal

1.Simulación de carga no lineal RCD: integra elementos resistivos, capacitivos e inductivos para emular con precisión cargas del mundo real con un factor de potencia ajustable de 0,65 a 1,0 (en atraso o en adelanto).

2.Control independiente trifásico: cada fase se puede cargar por separado, lo que permite realizar pruebas de carga desequilibrada para inversores trifásicos, sistemas UPS y fuentes de alimentación.

3. Resolución de carga ultrafina: los incrementos de paso de 0,1 kW (resistivo) y 0,1 kVA (RCD) permiten una simulación precisa de las variaciones de carga del mundo real.

4.Modos de funcionamiento duales: conmutables entre el modo resistivo puro (R) y el modo RCD combinado para admitir diversos requisitos de prueba.

5.Medición de alta precisión: el instrumento multifunción de clase 0,5 con una precisión de carga de ±3% garantiza resultados de prueba confiables y repetibles.

6.Interfaz de pantalla táctil intuitiva: HMI de 7 pulgadas con visualización de parámetros en tiempo real, curvas de tendencia, registro de datos y capacidades de exportación; no se requiere PC para pruebas básicas.

7. Listo para automatización remota: la comunicación RS485/Modbus-RTU permite la integración con el software de PC para secuencias de prueba automatizadas y adquisición de datos.

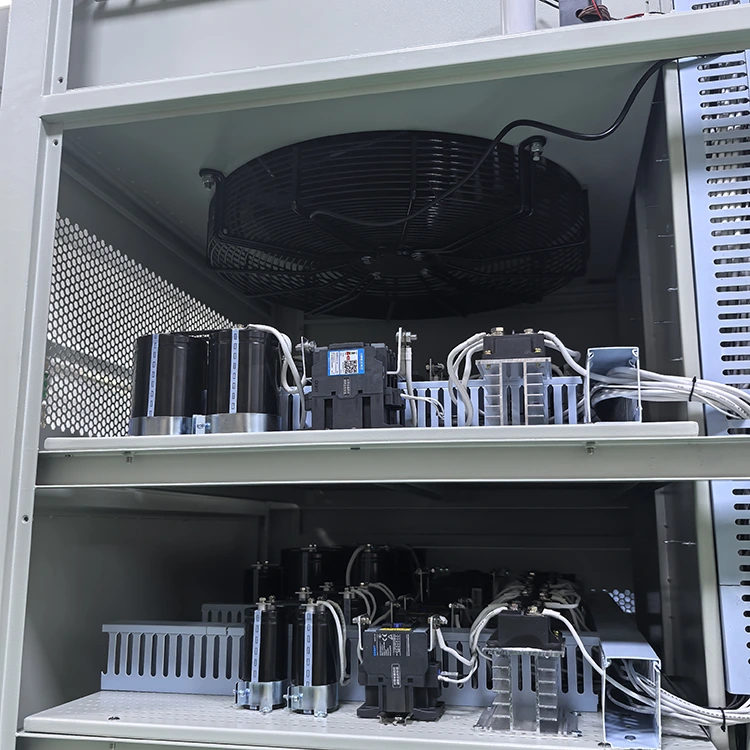

8.Funcionamiento silencioso y apto para laboratorios: la refrigeración por aire forzado con ventiladores de velocidad variable mantiene un nivel de ruido de ≤65 dB, adecuado para entornos de laboratorio y oficina.

9.Diseño compacto y móvil

10.Seguridad integral: las protecciones contra sobretemperatura, sobretensión, sobrecorriente y parada de emergencia garantizan un funcionamiento seguro durante las pruebas desatendidas.

Aplicaciones de productos

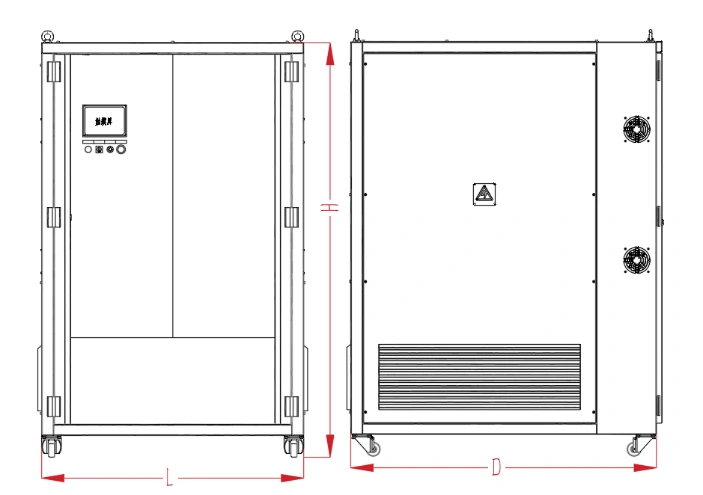

Dibujo y dimensiones.

Paquete y envío

RST Electric garantiza la entrega segura de cada banco de carga RCD no lineal:

● Embalaje resistente: la unidad está montada sobre una plataforma de madera reforzada con acolchado de espuma y encerrada en una caja de madera contrachapada personalizada para envíos internacionales.

● Protección contra vibraciones: los componentes críticos están asegurados con refuerzos adicionales para evitar daños durante el transporte.

● Documentación: Listas de empaque, informes de pruebas de fábrica y manuales de operación incluidos.

● Opciones de transporte: transporte marítimo FCL, transporte aéreo o expreso puerta a puerta disponibles.

Todas las unidades se someten a pruebas de aceptación de fábrica (FAT), incluido el funcionamiento a carga completa, verificación de calibración y validación del protocolo de comunicación antes del envío.

¿Por qué elegir RST Electric?

El suministro directo de fábrica está garantizado.

RST Electric es un fabricante certificado formalmente en China. Se ha dedicado a la investigación y producción de bancos de carga no lineales durante más de 10 años y es un fabricante experimentado que se especializa en productos de cajas de carga RCD. Desde el diseño y montaje de resistencias, condensadores e inductores hasta la inspección del producto final, todo el proceso se controla de forma independiente sin necesidad de subcontratación. Esto asegura la calidad estable y uniforme de cada dispositivo desde el principio. El modelo de suministro directo de fábrica elimina todos los márgenes de beneficio de los intermediarios, lo que hace que el precio sea transparente y rastreable. Esto permite a los compradores adquirir cajas de carga no lineales de alta calidad que cumplan con los estándares internacionales a un costo más razonable, mejorando significativamente la eficiencia y rentabilidad de la adquisición.

Estricto control de calidad

Contamos con una base de producción certificada ISO 9001 equipada con líneas de producción dedicadas. Antes de que cada equipo salga de fábrica, se somete a un envejecimiento a plena carga del 100 %, verificación del factor de potencia, calibración del protocolo de comunicación y otras pruebas rigurosas para garantizar que no ingresen al mercado productos de calidad inferior. Nuestro equipo de ingeniería profesional se especializa en pruebas de electrónica de potencia y estándares de cumplimiento, y puede controlar con precisión cada detalle del producto para garantizar que el equipo funcione de manera estable en diversos escenarios de prueba y satisfaga las necesidades de múltiples aplicaciones, como investigación y desarrollo, producción y pruebas.

Experiencia de cooperación global

Con una sólida calidad de producto y servicios profesionales, nos hemos convertido en un proveedor confiable para laboratorios de investigación y desarrollo, fabricantes de electrónica de potencia e instituciones de prueba de energía renovable a nivel mundial. Nuestros productos se exportan a más de 40 países y regiones, incluidos Alemania, Estados Unidos y Japón. Contamos con el campo de la simulación de cargas no lineales y estamos familiarizados con los estándares de prueba y los requisitos de compra de diferentes industrias y regiones. Podemos combinar con precisión varios escenarios y ofrecer soluciones de productos más adaptables para compradores globales.

Personalización completa

Podemos ofrecer servicios integrales de personalización. El rango de potencia cubre de 30 kVA a 300 VA+, y el voltaje admite especificaciones estándar como 380 V y 400 V, así como requisitos personalizados. El tipo de carga se puede seleccionar como resistencia pura, mezcla RCD o relación RLC personalizada. La precisión del paso, el método de control y la interfaz de comunicación se pueden ajustar según sea necesario. Esto cumple perfectamente con los requisitos de prueba exclusivos de diferentes compradores y puede ponerse en funcionamiento sin necesidad de adaptación adicional.

Servicio postventa garantizado

Ofrecemos plazos de entrega flexibles. Los modelos estándar se entregan en un plazo de 20 a 25 días y los modelos personalizados en un plazo de 30 a 45 días. Podemos adaptarnos de manera flexible a los planes de producción y pruebas de los compradores. Los productos vienen con informes de prueba completos, certificados de calibración, manuales de usuario y otros materiales. Todos los productos disfrutan de una garantía de 12 meses. Durante el período de garantía, brindamos diagnóstico remoto de fallas, servicios de entrega de repuestos, así como soporte técnico, como formulación de procesos de prueba y depuración en sitio. Estamos totalmente comprometidos a proteger a los compradores durante todo el proceso.
