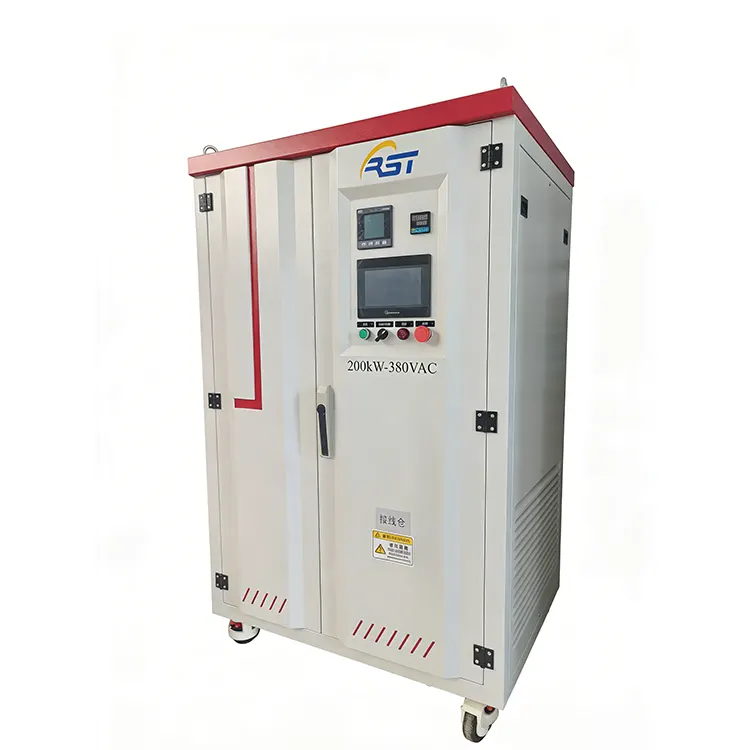

El banco de carga resistivo de CA de 200 kW de RST Electric es una solución de prueba versátil diseñada para tareas de validación de energía de mediana escala. Adecuado para sistemas de 400 V CA a 50/60 Hz, este banco de carga resistivo de 200 kW cuenta con control de carga escalonado con un paso mínimo de 1 kW, lo que permite una simulación precisa de cargas eléctricas del mundo real para generadores de diésel/gas, sistemas UPS e inversores solares. Su diseño modular simplifica el mantenimiento, mientras que la integración de componentes de las mejores marcas (contactores Schneider, PLC de grado industrial) garantiza confiabilidad a largo plazo.
La unidad incluye un medidor multifunción de la serie CET PMC para visualización precisa en tiempo real, Clase 0.5, de voltaje, corriente, potencia y frecuencia. Disponible con control remoto opcional a través de software para PC o Modbus-RTU (RS485), se adapta perfectamente a entornos de prueba automatizados. Ya sea que se implemente en centros de datos, granjas solares o plantas industriales, este banco de carga proporciona la precisión y durabilidad necesarias para las pruebas de energía críticas.
|
Parámetro |
Especificación |
|
Modelo |
RST-200kW-400V |
|
Tipo de carga |
Resistivo (resistivo puro, factor de potencia = 1,0) |
|
Tensión nominal |
CA 400V / 415V / 440V (Personalizable) |
|
Frecuencia |
50 Hz/60 Hz (detección automática) |
|
Número de fases |
Trifásico 4 Hilos (3P4W) + Tierra (Personalizable) |
|
Potencia nominal |
200 kW a FP 1,0 |
|
Alimentación de control (Aux.) |
AC 400V (3P4W) o externo 220V monofásico (seleccionable por el usuario) |
|
Resolución de paso de carga |
1kW mín. Paso Configuración: 1kW + 2kW×2 + 5kW + 10kW×2 + 20kW + 50kW×3 La configuración del paso de carga es totalmente personalizable a pedido. |
|
Funciones de protección |
Protección contra cortocircuitos, protección contra sobrecorriente, protección contra sobretensión, protección contra fallas del ventilador (enclavamiento de volumen de aire), protección contra sobretemperatura (desconexión automática de carga + alarma), parada de emergencia. |
|
Parámetros de medición |
Visualización en tiempo real de voltaje 3P, corriente, potencia activa (kW), potencia reactiva (kVAR), potencia aparente (kVA), factor de potencia, frecuencia. |
|
Precisión de visualización |
Clase 0,5 (estándar IEC) |
|
Precisión de carga |
±3% (total) / ±5% (por paso) |
|
Método de enfriamiento |
Refrigeración por aire forzado (Entrada inferior / Escape superior u Horizontal). Arranque/paro automático del ventilador enclavado con contactores de carga. |
|
Construcción del chasis |
Chapa personalizada, placa de acero laminada en frío con pulverización plástica electrostática. |
|
Nivel de protección IP |
Estándar: IP20 (Interior) Opcional: IP23 (a prueba de goteo) / IP54 (resistente a la intemperie en exteriores) |
|
Método de movimiento |
Orejas de elevación superiores + Canales inferiores para montacargas + Ruedas giratorias de alta resistencia (opcional). |
|
Ciclo de trabajo |
Operación continua (24 horas al día, 7 días a la semana) |
|
Nivel de ruido |
≤ 75 dB a 3 metros de distancia |
|

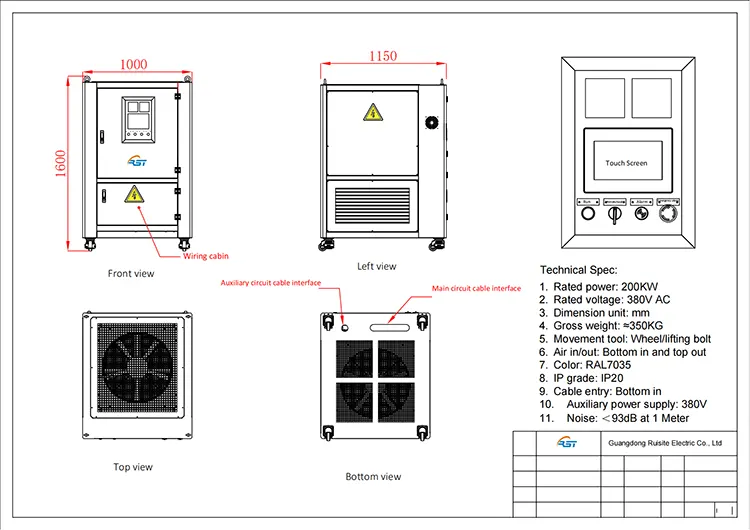

Dimensiones (Ancho×Pr×Al) |
950 mm × 1150 mm × 1650 mm (personalizable) |
|
Peso |
Aprox. 350kg (según opciones) |
|
Color |
RAL 7035 (Gris) / Personalizable |
|
Marca del medidor |
Serie PMC CET (China Electric Tech) o marca equivalente de alta gama. |
|
Componentes principales |
Contactor: Schneider/ABB; PLC: Siemens/Delta; Resistencia: aleación de Ni-Cr (desarrollo propio). |
|
Comunicación |
RS485 + Modbus-RTU (Estándar). Ethernet/TCP/IP (opcional). |
|
Lista de envío |
Banco de carga de CA ×1, Informe de prueba ×1, Manual de instrucciones (inglés) ×1, CD de software ×1, Convertidor RS485 ×1 (para opción de control remoto). |
El paso mínimo de 1 kW permite una simulación precisa desde sin carga hasta 200 kW con carga completa, lo que admite diversos requisitos de prueba, desde pequeños cargadores de baterías hasta grandes grupos electrógenos.
Los cambios rápidos de paso de carga (contactores operados y mantenidos eléctricamente) permiten la simulación dinámica de condiciones de carga del mundo real, incluidas pruebas de rechazo de carga repentino y análisis de respuesta transitoria.

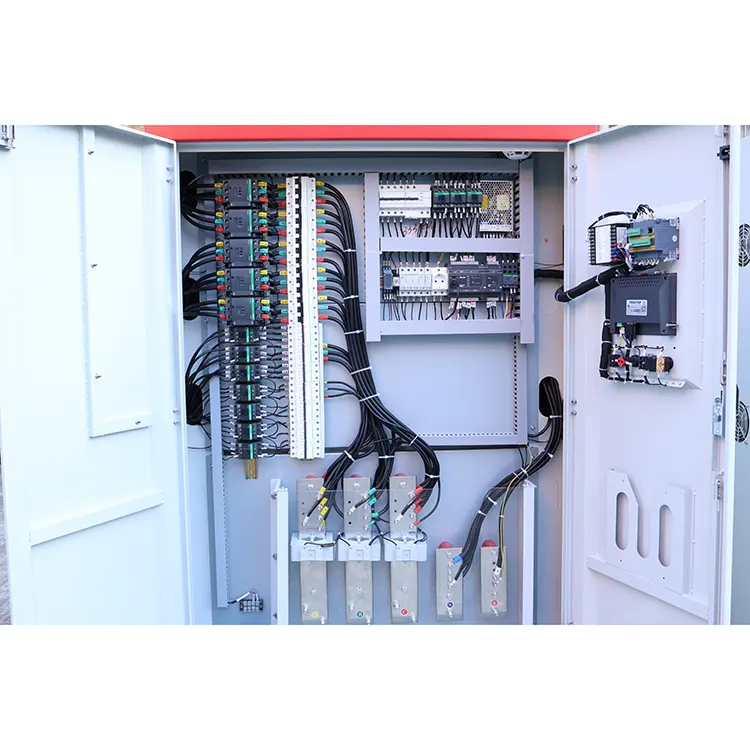

Utiliza componentes de marcas mundialmente famosas: contactores Schneider/ABB, PLC de grado industrial y elementos resistivos de aleación de níquel-cromo de desarrollo propio (revestimiento de acero inoxidable, garantía de 3 años).

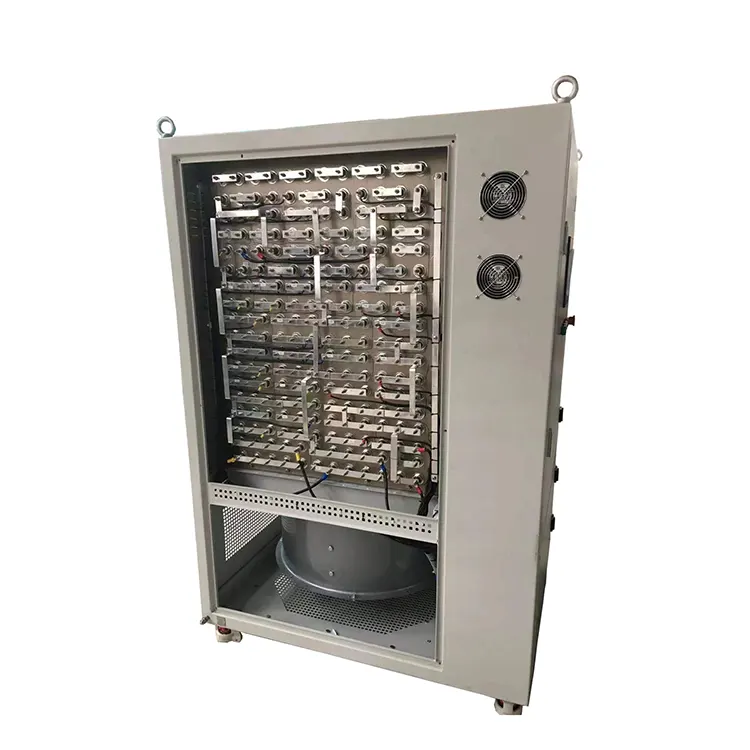

Elementos resistivos montados en bandejas deslizables de fácil acceso. El diseño modular simplifica el mantenimiento, reduce el tiempo de inactividad y reduce el costo total de propiedad.
Estándar: Panel de pulsadores con medidores digitales;
Opcional: HMI con pantalla táctil a color de 7 pulgadas con controlador lógico programable (PLC) que permite secuencias de prueba automáticas personalizadas. Los usuarios pueden preestablecer perfiles de carga (múltiples pasos con duración) para una validación del generador totalmente automatizada.
Monitoreo de sobretemperatura con deslastre de carga automático, detección de falla del ventilador con bloqueo de carga, fusibles de circuito derivado en cada paso de carga (50 kW máximo por rama), botón de parada de emergencia y compartimentos térmicos/de control separados para evitar daños por calor a los componentes electrónicos sensibles.
El banco de carga resistivo de 200 kW es ideal para la puesta en marcha, pruebas de prueba de carga, ejercicios periódicos de confiabilidad y para evitar el "acumulación húmeda" del motor (acumulación de combustible no quemado) con una regulación de carga mínima. Cumple con los estándares NFPA 110 para sistemas de energía de reserva de emergencia.
Valida el rendimiento, el tiempo de ejecución (prueba de descarga de batería) y la eficiencia de unidades UPS trifásicas en centros de datos, hospitales e instalaciones de infraestructura crítica.
Prueba inversores conectados a la red y fuera de la red bajo cargas resistivas controladas para verificar la salida de energía, el rendimiento térmico y el cumplimiento de la red.
Evalúa el rendimiento de la batería y el inversor en aplicaciones ESS, incluidas las pruebas del ciclo de carga/descarga y la validación del sistema.
Garantiza la confiabilidad de las fuentes de energía de CA y las unidades de distribución de energía (PDU) en entornos de fabricación, plantas automotrices e instalaciones aeroespaciales.
|
Modo de control |
Descripción |
|
manuales locales |
Interruptores de botón de grado industrial con indicadores LED. Cada paso de carga se puede activar/desactivar manualmente. El medidor digital multifunción muestra todos los parámetros eléctricos. |
|
PLC local + HMI |
Pantalla táctil a color de 7 pulgadas. Perfiles de carga automática programables, registro de datos, gráficos de tendencias en tiempo real y exportación de datos USB. Niveles de acceso protegidos por contraseña. |
|
Software de PC remota |
El software basado en Windows permite el control total del banco de carga desde una computadora portátil/PC. Perfiles de carga automática, visualización de gráficos en tiempo real, registro de datos y generación de informes de prueba (exportables a Excel/Word/JPG). |
|
Modbus RTU (RS485) |
Interfaz de comunicación estándar para integración en sistemas de gestión de edificios (BMS), SCADA o infraestructura de automatización existente. Registros Modbus proporcionados para indicación remota y adquisición de datos. |
RST Electric garantiza la entrega segura y oportuna de cada banco de carga resistivo de 200 kW:
Embalaje protector: envoltura de película antiestática y de barrera contra la humedad de grado industrial, colocada en un acolchado de espuma de alta densidad personalizado con una caja de madera contrachapada reforzada para unidades de alta resistencia.
Fijación estructural: refuerzo interno y almohadillas amortiguadoras para evitar el desplazamiento de los componentes o daños por vibración durante el transporte.
Protección de terminales y paneles de control: cubiertas de terminales selladas con tapa retráctil, panel de control envuelto con película de burbujas y protectores de esquinas para evitar el polvo, la humedad y los impactos.
Documentación: lista de embalaje, informe de prueba de fábrica, certificado de medición de resistencia, hoja de datos del interruptor térmico/NTC, diagrama de cableado y manual de instalación incluidos.
Opciones de carga –
Mensajería urgente (DHL/FedEx/UPS) para unidades de muestra;
Transporte aéreo para lotes pequeños y medianos;
Transporte marítimo (contenedor 20FT/40FT) para pedidos a granel, con palet de madera y flejes para manipulación con montacargas.
Aduanas y cumplimiento: cajas de madera contrachapada fumigada estándar de exportación, que cumplen con la NIMF-15 para envíos internacionales.
Cuando las pruebas de carga de alta capacidad se combinan con la confiabilidad de servicio continuo, RST Electric cumple.
Fabricante certificado con sede en China, especializado en bancos de carga resistivos de alta potencia (1kW – 500kW+) para pruebas de generadores, UPS y baterías.
Bobinado, soldadura, ensamblaje y calibración térmica de elementos internos: control de calidad completo bajo un mismo techo.
Precios directos de fábrica con estructura transparente, sin intermediarios, sin costos ocultos.
Instalaciones certificadas ISO 9001:2015 con líneas de producción dedicadas a bancos de carga de alta resistencia.
100% prueba antes del envío:
Prueba de carga de energía escalonada/continua (0 → 25% → 50% → 75% → 100%)
Resistencia de aislamiento y resistencia a alto voltaje.
Enclavamiento del ventilador y protección térmica (corte por exceso de temperatura)
Verificación de la interfaz de control (remoto/local, PLC, PC)
Equipo de ingeniería con experiencia en simulación térmica, diseño de flujo de aire y calibración de precisión de pasos de carga.
Proveedor probado de fabricantes de generadores, integradores de UPS, centros de datos, astilleros y empresas de servicios públicos de energía.
Exportado a más de 40 países, incluidos Alemania, EE. UU., Japón, Australia y Emiratos Árabes Unidos.
Comprensión profunda de los estándares de prueba internacionales:
IEC 60146, IEC 61000 (CEM)
UL 508A (paneles de control industriales)
NEMA ICS 10, GB/T 13675
|
Característica |
Opciones |
|
Potencia nominal |
200kW (otras potencias: 50kW / 100kW / 300kW / 500kW disponibles) |
|
Tipo de carga |
Resistivo puro (PF=1.0) / R-L / R-C personalizable |
|
Voltaje |
CA 400 V / 415 V / 440 V / 480 V / 690 V (personalizable) |
|
Fases |
3P3W / 3P4W + Tierra / Monofásico |
|
Resolución de paso de carga |
1kW, 5kW, 10kW o continuo (controlado por SCR) |
|
Modo de control |
Manual (alternador/pulsador) / Remoto (contacto seco) / PLC / PC (RS485 Modbus) |
|
Mostrar |
Digital (V, A, kW, Hz, PF, tiempo de funcionamiento) / Pantalla táctil HMI |
|
Enfriamiento |
Aire forzado (ventilador axial) / Descarga de aire remota canalizable |
|
Recinto |
IP23 (interior) / IP54 (exterior): resistente a la intemperie con protección de rejilla |
|
Protecciones |
Sobretemperatura, fallo del ventilador, bloqueo de puertas, parada de emergencia |
|
Conexión |
Camlock/barra colectora de cobre/terminación de terminal de cable |
|
Registro de datos |
Opcional: exportación USB/tarjeta SD/software de PC para generación de informes de prueba |
Plazo de entrega:
Configuración estándar de 200 kW: 15 a 20 días
Totalmente personalizado (PLC, pantalla táctil, registro de datos): 25 a 35 días
Garantía estándar de 18 meses, opciones extendidas disponibles (hasta 36 meses)
El soporte de por vida incluye:
Solución de problemas remota y actualizaciones de firmware
Servicio de calibración de banco de carga (recertificación anual)
Piezas de repuesto (elementos calefactores, ventiladores, contactores) almacenadas desde hace más de 10 años
Consulta técnica gratuita para dimensionar el banco de carga, planificar la resolución de pasos y diseñar el procedimiento de prueba del generador/UPS
