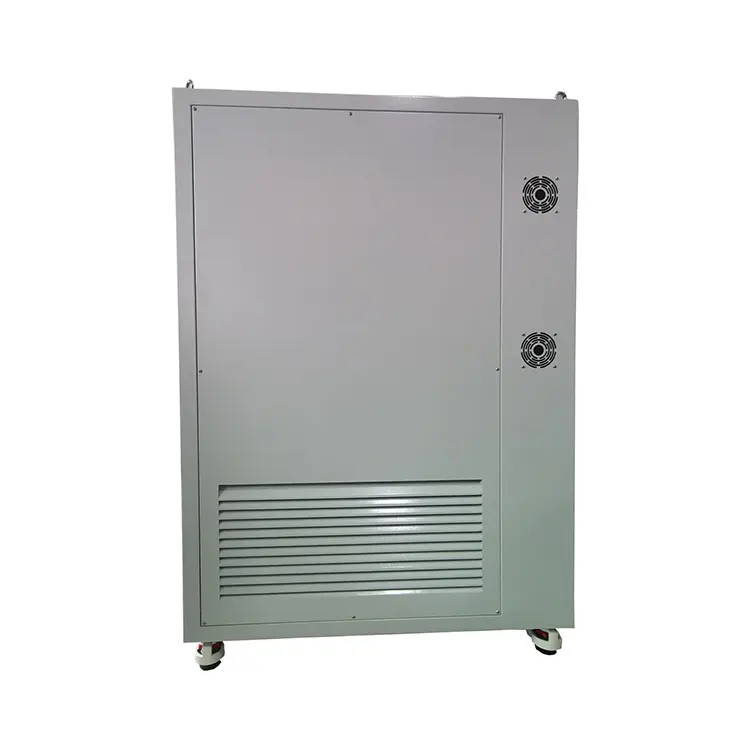

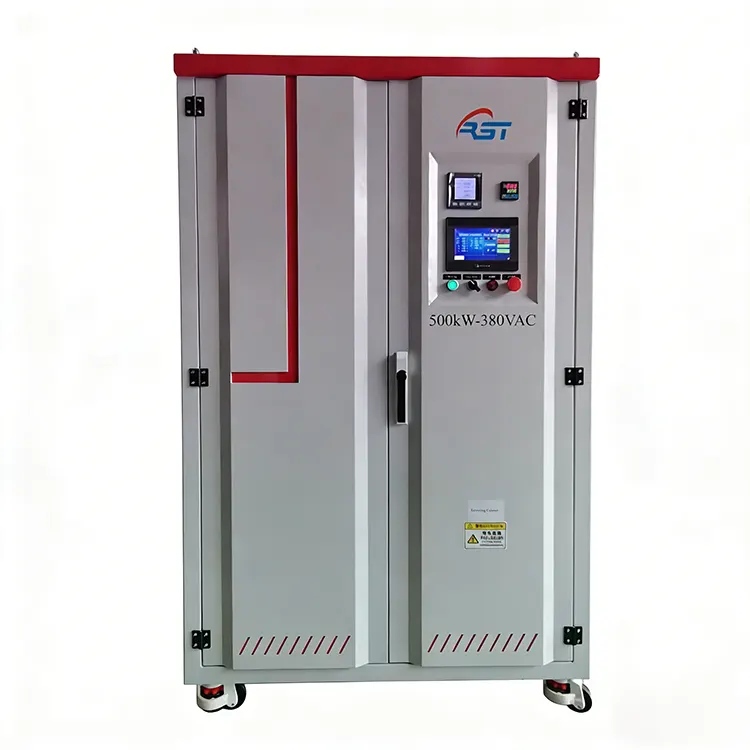

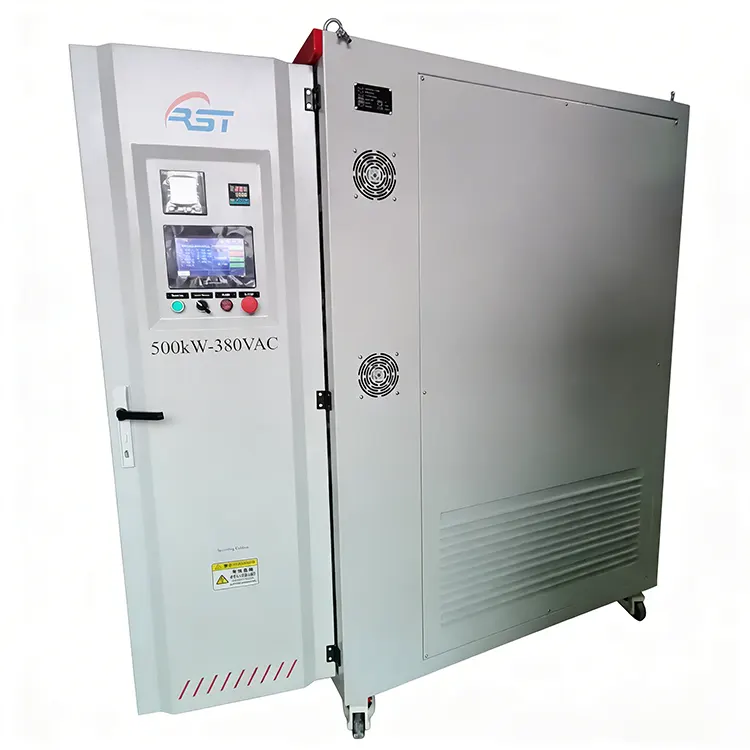

Banco de carga de CA de 500 KW y 380 V

El banco de carga resistivo de CA de 500 kW de RST Electric representa la vanguardia de la tecnología de pruebas de alta potencia. Operando a 380 VCA (50/60 Hz), este banco de carga de 500 kW y 380 V CA emplea una arquitectura de banco de resistencias modular con una carga escalonada mínima de 5 kW, lo que permite una simulación granular de cargas eléctricas del mundo real. La unidad está equipada con un medidor de potencia de la serie CET PMC de alta precisión que muestra voltaje (L-N/L-L), corriente, potencia activa/reactiva/aparente, factor de potencia, frecuencia y energía acumulada, todo en una vibrante pantalla táctil HMI de 7 pulgadas. Construido para soportar entornos hostiles, el chasis está fabricado con acero laminado en frío de gran espesor con un revestimiento anticorrosión de varias etapas. El sistema de enfriamiento de aire forzado utiliza ventiladores de velocidad variable con sensores térmicos independientes, que ajustan automáticamente el flujo de aire según las demandas de carga en tiempo real para maximizar la eficiencia y minimizar el ruido acústico. Para pruebas automatizadas, el banco de carga admite operación remota a través de RS485/Modbus-RTU, Ethernet/IP o software basado en PC, lo que permite una integración perfecta en sistemas SCADA existentes o protocolos de prueba personalizados. Con más de 15 años de experiencia en fabricación especializada, RST Electric garantiza que cada unidad se someta a pruebas exhaustivas de aceptación en fábrica (FAT) antes del envío, junto con informes de prueba calibrados.

1. Resolución de carga ultrafina: los incrementos de paso de 5 kW permiten una simulación precisa de las variaciones de carga, fundamental para las pruebas del regulador y del AVR.

2.Gestión térmica inteligente: los ventiladores controlados por PID mantienen temperaturas óptimas de resistencia, lo que extiende la vida útil y reduce el ruido acústico.

3.Arquitectura de seguridad integral: protección contra sobrecalentamiento de doble etapa con sensores independientes; Detección de pérdida de fase y desequilibrio de tensión.

4. Listo para la Industria 4.0: la interfaz estándar Ethernet/Modbus TCP permite el monitoreo remoto y la integración con sistemas de automatización de plantas.

5. HMI centrada en el usuario: pantalla táctil intuitiva de 7 pulgadas con perfiles de carga gráficos, tendencias en tiempo real y ajustes preestablecidos de prueba de un solo toque.

6.Capacidad de operación paralela: el modo maestro-esclavo permite combinar múltiples unidades para pruebas de varios megavatios sin controles externos complejos.

7.Movilidad de servicio pesado: chasis reforzado con bolsillos para montacargas de cuatro vías y orejetas de elevación diseñadas para una fácil reubicación del sitio.

Especificación técnica

Escenario de aplicación del banco de carga de CA de 500 KW y 380 V

● Plantas de energía térmica y de gas: puesta en marcha y pruebas de carga de rutina de turbinas de vapor, turbinas de gas y generadores diésel de hasta 500 kW.

● Centros de datos de hiperescala: validación de sistemas UPS de varios MW, generadores de respaldo y unidades de distribución de energía (PDU) en condiciones de carga máxima.

● Parques de energía renovable: pruebas de inversores solares, convertidores de turbinas eólicas y sistemas de almacenamiento de energía en baterías (BESS) a escala de servicios públicos a su máxima potencia.

● Industria pesada: pruebas de carga de grandes motores de inducción, variadores de frecuencia (VFD) e infraestructura de energía de plantas.

● Costa afuera y marina: adecuado para pruebas de generadores de plataformas, validación de sistemas de energía a bordo y equipos eléctricos de plataformas de perforación.

● Laboratorios de investigación y certificación: proporcionan cargas resistivas precisas para el desarrollo de productos, pruebas de tipo y verificación del cumplimiento del código de red.

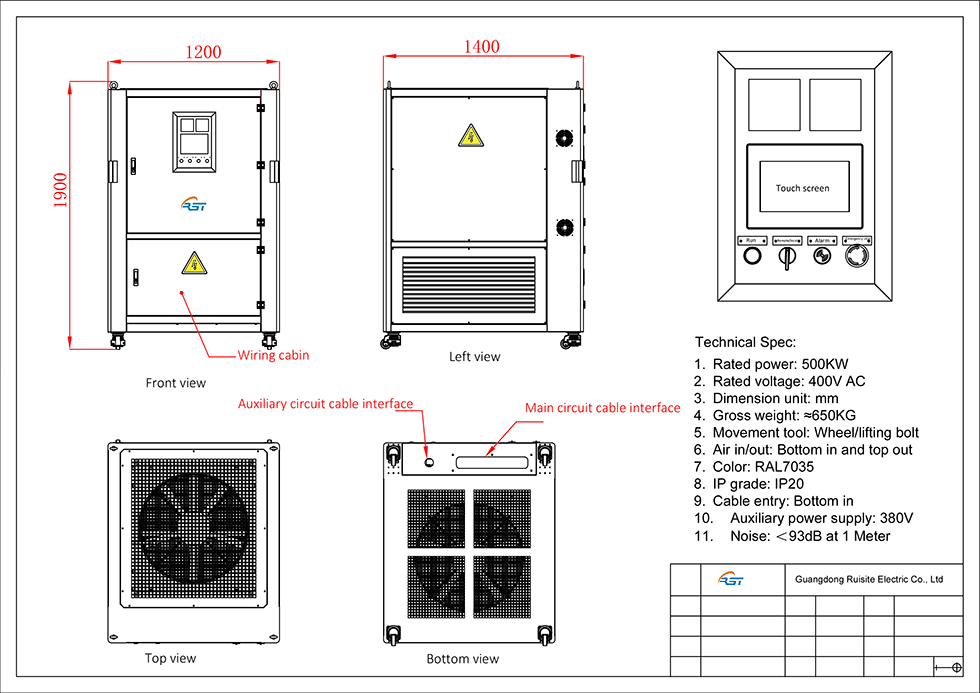

Dibujo y dimensiones.

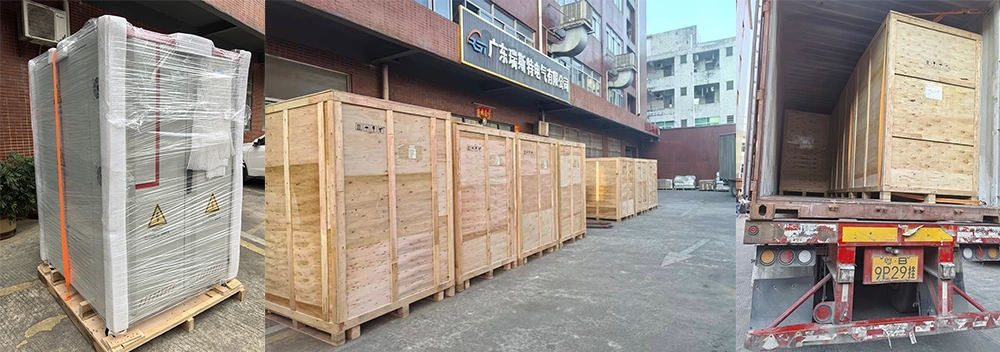

Paquete y envío

RST Electric emplea un estricto protocolo de embalaje para todas las exportaciones de bancos de carga de CA de 500 kW y 380 V. Cada unidad se envuelve primero en una película VCI (inhibidor de corrosión por vapor) para protegerla contra la humedad y luego se envuelve en múltiples capas de envoltura elástica industrial. Los flejes de acero de alta resistencia aseguran la carga a una plataforma de exportación reforzada, y todo el conjunto está encerrado en una caja de madera contrachapada hecha a medida y libre de fumigación que cumple con las normas NIMF 15. Para el transporte aéreo, proporcionamos indicadores de impacto e inclinación para monitorear las condiciones de manejo. Todos los envíos incluyen documentación completa: listas de empaque, facturas comerciales, certificados de origen e informes de pruebas de fábrica. Colaboramos con transportistas globales para ofrecer opciones de envío flexibles (FCL, LCL, transporte aéreo o expreso puerta a puerta) para garantizar que su equipo llegue a tiempo y en perfectas condiciones.

Cuando la confiabilidad se une a la potencia, RST Electric lidera el camino.

Cuando la confiabilidad y la alta demanda de energía chocan, RST Electric siempre está a la vanguardia de la industria, ofreciéndole un banco de carga de CA de 500 KW y 380 V de alta calidad. Somos un fabricante chino legítimo. Desde el diseño del producto, la adquisición de componentes hasta la fabricación y el control de calidad, gestionamos estrictamente cada paso. Esto garantiza una calidad estable del producto y le ahorra los eslabones intermedios, lo que le permite disfrutar de precios de suministro directo de fábrica sin cargos ocultos, logrando un mayor rendimiento de los costos de adquisición.

Historia del desarrollo

Desde 2008 nos dedicamos a la investigación y fabricación de cajas de carga de alta potencia. Disponemos de una fábrica certificada ISO 9001 con una superficie total de más de 7.000 metros cuadrados, equipada con una línea de montaje automatizada. Nuestras capacidades de eficiencia de producción y control de calidad están constantemente a la vanguardia de la industria. Contamos con un equipo interno profesional de I+D que siempre se centra en la innovación y actualización de la tecnología de gestión térmica y el software de control, optimizando continuamente el rendimiento del producto para cumplir con los requisitos de prueba de alto nivel de diversas industrias. Antes de que cada caja de carga salga de fábrica, se utiliza un instrumento de calibración para completar pruebas de envejecimiento al 100% de carga completa para garantizar que el producto pueda funcionar de manera estable después de la entrega y eliminar cualquier riesgo de calidad.

Mercado de productos

A lo largo de los años, nos hemos convertido en un proveedor confiable para clientes en más de 50 países en todo el mundo, con clientes ubicados en regiones como Estados Unidos, Alemania, Emiratos Árabes Unidos, Singapur, Australia y otros. Hemos acumulado una amplia experiencia industrial en campos como la generación de energía, centros de datos, energías renovables e industria pesada. Si necesita estudios de casos de clientes y materiales de referencia para proyectos similares de alta potencia, podemos proporcionárselos en cualquier momento. Ofrecemos servicios integrales personalizados. Las opciones de voltaje incluyen 380 V, 400 V, 415 V, 480 V y 690 V. También podemos lograr un requisito de voltaje de 11 kV combinándolo con un transformador reductor. Los grados de protección del gabinete incluyen IP23 tipo interior, IP54 tipo exterior y grado marino IP56. Los métodos de control se pueden actualizar a PLC avanzado, control remoto inalámbrico, control de aplicaciones móviles y también se pueden personalizar con integración SCADA. Los métodos de medición se pueden seleccionar como tipo básico, analizador de calidad de energía o monitoreo de temperatura multipunto según los requisitos.

Respecto al servicio posventa

En términos de entrega y posventa, el período de entrega estándar para el banco de carga personalizado de CA de 500 KW y 380 V es de 20 a 25 días hábiles. Proporcionamos materiales técnicos completos en varios idiomas, como inglés, español, francés y árabe. Al mismo tiempo, podemos contratar ingenieros profesionales en el sitio para brindar servicios de capacitación y puesta en marcha en el sitio de acuerdo con las necesidades del cliente, garantizando que todo el proceso de adquisición y uso esté protegido.

Casos de proyectos

1. Antecedentes del proyecto

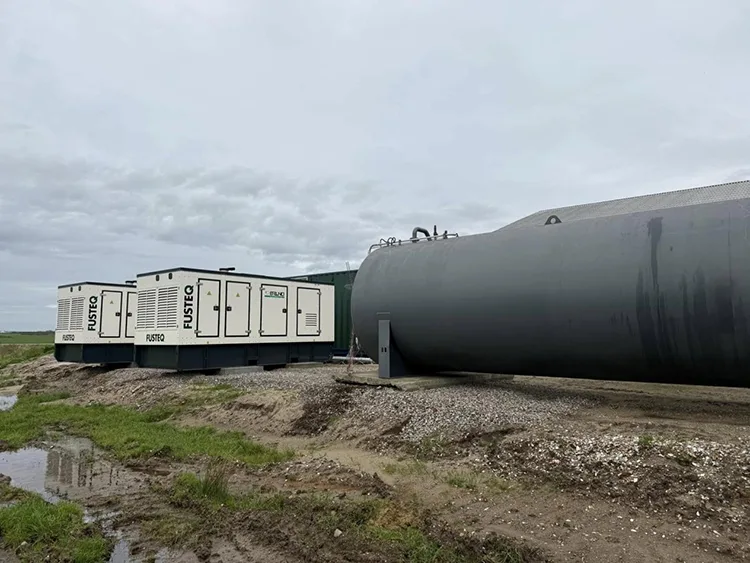

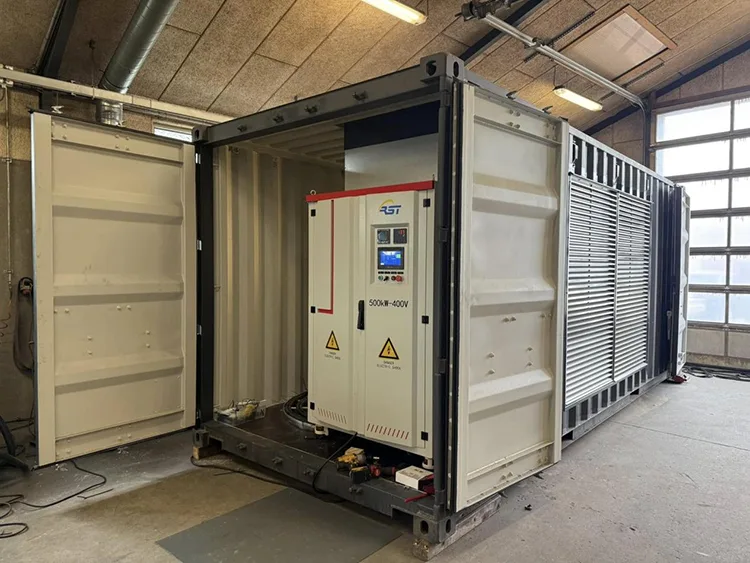

El proyecto de ingeniería energética del cliente danés implica la inspección de aceptación de la central térmica local, el centro de datos y la nueva instalación de almacenamiento de energía. Durante la puesta en marcha regular y las pruebas de fábrica de generadores diésel de 400 V, equipos UPS y BESS, los equipos de carga convencionales presentan pasos de ajuste de carga bruscos, baja precisión de medición y ninguna función de control centralizado remoto, incapaz de completar una prueba de envejecimiento continuo de carga completa de larga duración, lo que genera riesgos ocultos para la entrega de productos eléctricos y la operación de la red en el sitio. Banco de carga resistivo de CA estándar personalizado de 500 kW 400 V PF=1,0 de RST Electric en estricta conformidad con los estándares de prueba de energía locales de la UE para resolver las demandas de verificación de carga completa del cliente para múltiples tipos de equipos de energía.

2. Especificaciones técnicas básicas y ventajas de diseño

Clasificación eléctrica

Potencia nominal total: 500 kW, conexión en estrella trifásica AC400 V, PF = 1 carga resistiva pura, corriente operativa nominal 722 A

Ajuste de carga: 11 engranajes de potencia, carga mínima en un solo paso 25kW, tolerancia de resistencia ±5%

Tensión soportada: AC2500V/50Hz durante 1min sin averías ni chispas; medidor de potencia de alta precisión, precisión de visualización: 0,1 V/0,1 A/0,1 kW/1 Hz

Condición ambiental: Temperatura de trabajo: -10 ℃ ~ +55 ℃, humedad relativa máxima ≤ 95 % promedio diario sin condensación, altitud de instalación ≤ 2000 m, ambiente de trabajo interior.

Características materiales y estructurales

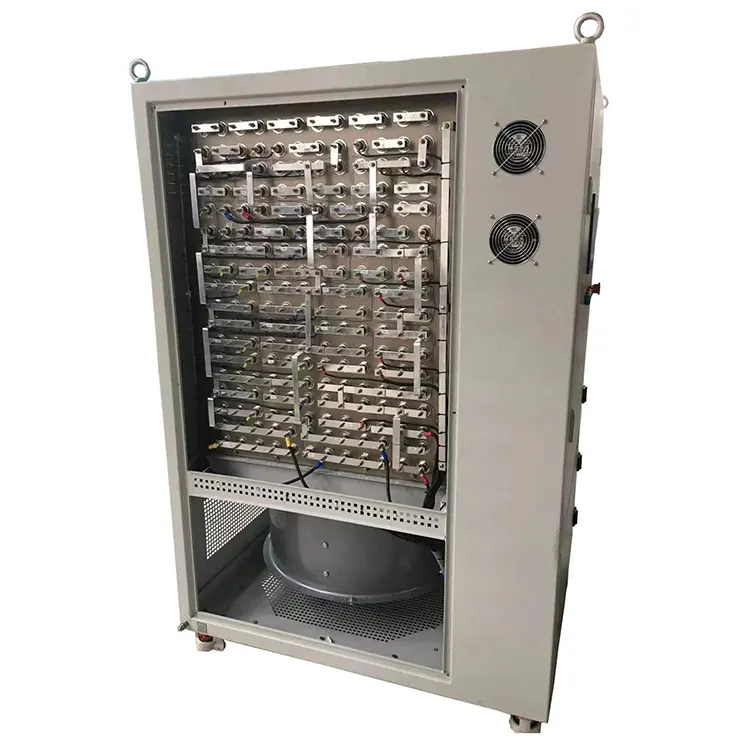

(1) Núcleo de resistencia: elementos de baja resistencia de aleación TCR con bajo aumento de temperatura y excelente rendimiento de disipación de calor, rendimiento estable en funcionamiento prolongado y continuo a carga completa.

(2) Sistema de enfriamiento forzado: estructura de enfriamiento de aire forzado de velocidad variable de abajo hacia afuera equipada con ventiladores de regulación de velocidad PID, ajusta automáticamente el flujo de aire según la carga en tiempo real para reducir el ruido de funcionamiento y prolongar la vida útil del equipo.

(3) Sistema de protección de seguridad multicapa: cuatro protecciones principales contra sobrecarga, sobretensión, parada de emergencia y sobretemperatura, además de monitoreo de tensión de desequilibrio trifásico y pérdida de fase; Componente independiente de detección de temperatura para activar la alarma cuando se produce un sobrecalentamiento anormal.

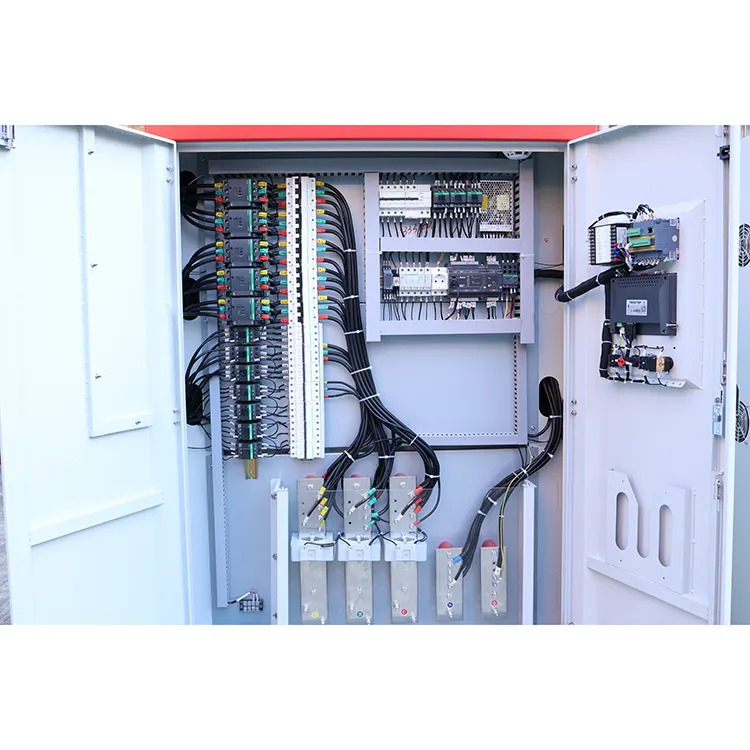

(4) Construcción del gabinete: Gabinete de acero laminado en frío de alta resistencia con revestimiento anticorrosión multicapa, protección interior IP20/IP23, dimensiones L1150×D1300×H1900mm, peso neto 540kg, aislamiento clase F; Diseño de cableado dividido para barra colectora de alimentación, circuito de ventilador y terminal de señal remota, conveniente para cableado de campo y conexión con el gabinete de control del cliente.

(5) Modo de control dual: Operación de pantalla táctil HMI local de 7 pulgadas; comunicación remota RS485 Modbus RTU, compatible con pruebas automáticas centralizadas de PC y SCADA; Función paralela maestro-esclavo para combinar múltiples unidades para pruebas de carga combinadas a nivel de MW.

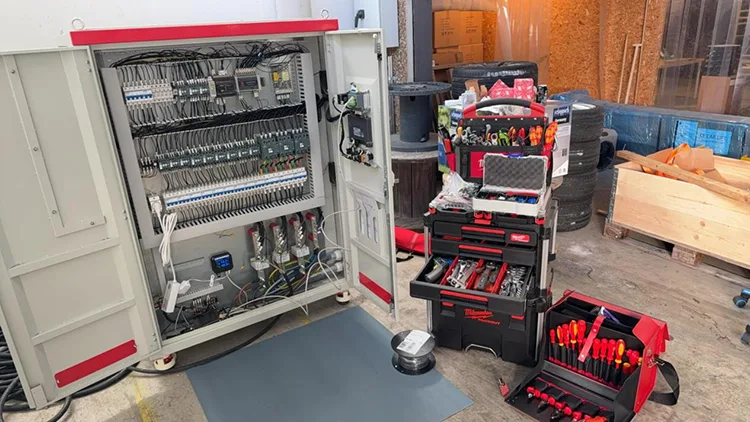

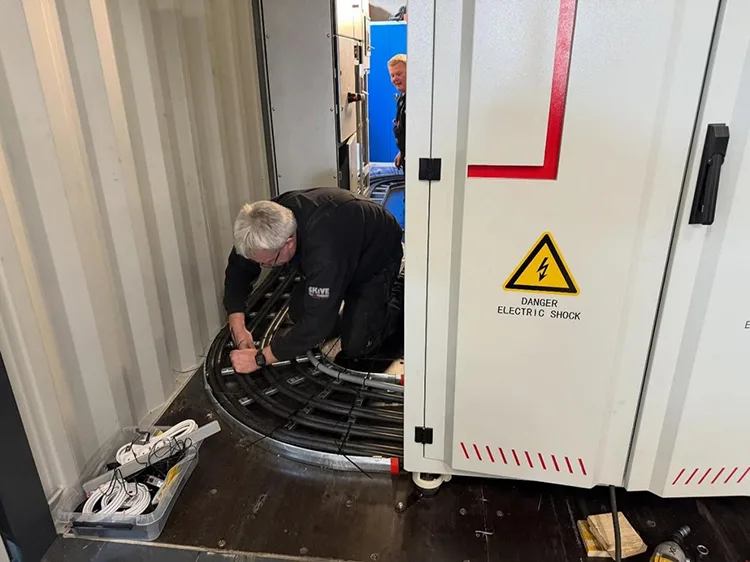

3. Estándar de instalación y puesta en servicio en el sitio

1). La construcción de la instalación sigue las especificaciones de instalación de equipos eléctricos de la UE; cableado separado para circuito de alimentación, línea de control del ventilador y línea de señal de medición; Armario fijado mediante orejetas de elevación reservadas y orificios para carretillas elevadoras, conexión a tierra de PE fiable.

2). La prueba previa a la puesta en servicio incluye inspección de la dirección del ventilador, verificación de la suavidad del conducto de aire y prueba de resistencia del aislamiento; acceso formal al equipo eléctrico del cliente solo después de que todos los elementos de depuración pasen la inspección de fábrica FAT.

3). Regla de operación: limpie periódicamente los filtros de entrada y salida de aire para evitar obstrucciones de aire y aumentos anormales de temperatura; No se deben apilar artículos inflamables alrededor del gabinete de carga durante una prueba de carga continua de larga duración.

4.Solución de problemas y servicio de mantenimiento posventa

Las fallas comunes en el sitio, que incluyen sobrecalentamiento anormal, cortocircuito de resistencia, falla de comunicación remota y falsa alarma de sobretemperatura, se enumeran en el manual de mantenimiento oficial;

Estándar de inspección periódica: limpieza periódica del polvo interno del gabinete y mantenimiento del ventilador cada 3 a 6 meses; adopte un megaóhmetro de 1000 V para la inspección periódica del aislamiento y la correspondiente prueba de tensión soportada.

Plazo de garantía: 12 meses después de la puesta en servicio in situ o 18 meses desde la fecha de envío (lo que ocurra primero). Reparación y reemplazo de componentes gratuitos por defectos de fabricación de fábrica; Suministro de repuestos de por vida y orientación técnica remota global para clientes post-garantía, servicio de puesta en marcha in situ opcional en Europa.

5. Resultado del proyecto

1). La carga graduada precisa consume por completo la energía redundante de la prueba, realiza una verificación de carga completa del ciclo completo del generador, UPS y equipo de almacenamiento de energía del cliente y elimina el riesgo de datos de prueba incompletos.

2). El diseño inteligente de control dual y protección múltiple garantiza un funcionamiento estable durante largas horas, cero sobrecalentamiento y fallas de seguridad durante el uso real a largo plazo por parte del cliente.

3). La estructura estándar modular reduce en gran medida la carga de trabajo de mantenimiento diario, lo que obviamente reduce los costos de operación y mantenimiento posteriores del cliente.

Comuníquese con RST Electric para obtener un banco de carga de CA de 500 KW y 380 V de alta potencia personalizado para generadores europeos, centros de datos y nuevos proyectos de energía; obtenga una propuesta técnica y una cotización gratuitas.
