Resistencia de carcasa de aluminio

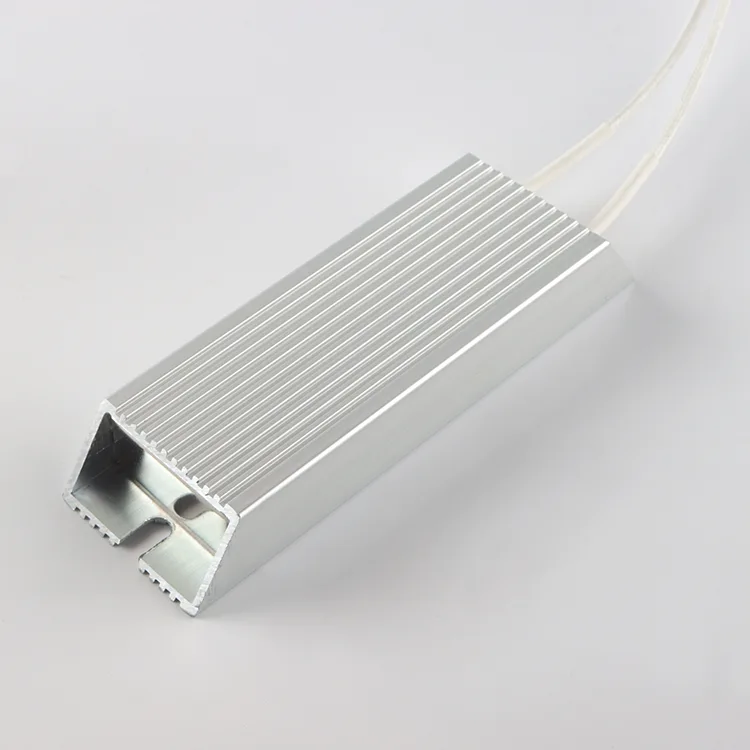

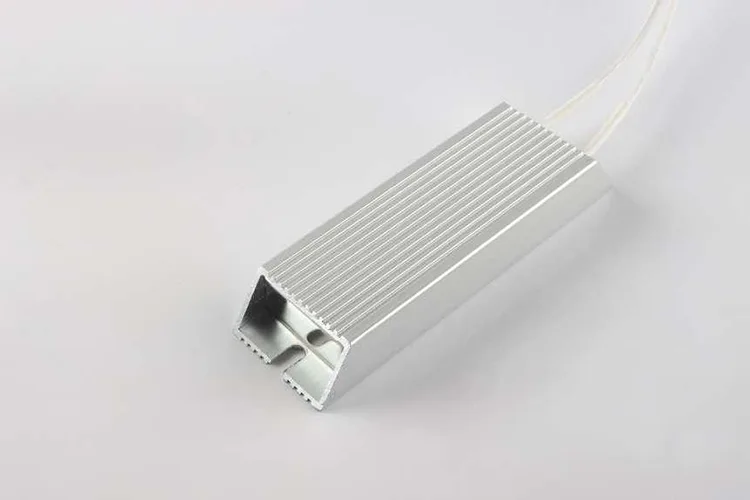

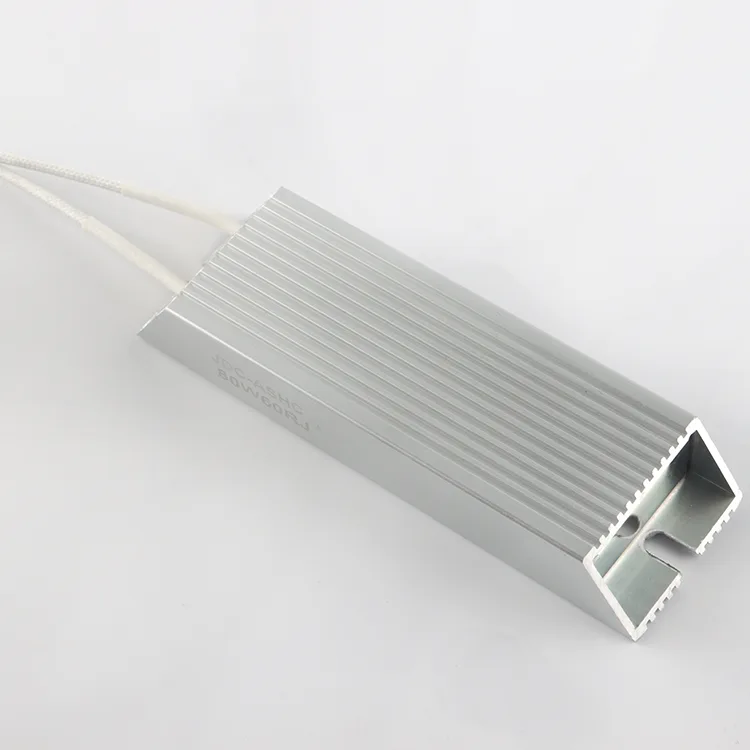

La resistencia de frenado bobinada con carcasa de aluminio de la serie RXLG es una resistencia de frenado dinámico industrial de alto rendimiento diseñada y fabricada por RST Electric, un proveedor profesional de resistencias con más de 10 años de experiencia dedicada en investigación y desarrollo y producción. La resistencia con carcasa de aluminio está especialmente desarrollada para resolver los defectos comunes de las resistencias tradicionales de alambre abierto y las resistencias tubulares de cerámica, como el sobrecalentamiento frecuente, la débil resistencia a las vibraciones y la corta vida útil en condiciones de frenado dinámico continuo.

Al adoptar una carcasa integrada de aleación de aluminio extruido como disipador de calor todo en uno y un núcleo cerámico de alta temperatura envuelto con un cable de resistencia de aleación de alta estabilidad, la resistencia de frenado RXLG presenta una estructura compacta, un excelente rendimiento de disipación de calor y una fuerte capacidad antichoque.

Su rango de potencia abarca de 60W a 2000W, con valores de resistencia de 0,1Ω a 10KΩ. Admite dos tolerancias de resistencia (±1%/±5%) y múltiples opciones de coeficientes de temperatura. Hay disponibles tres grados de protección de ingreso (IP20 estándar, IP54 e IP65 opcionales) para adaptarse a diversos entornos de trabajo.

Todos los productos cumplen con los estándares de certificación internacionales CE y RoHS. Ampliamente combinadas con variadores de frecuencia (VFD), servomotores, ascensores, grúas, fuentes de alimentación UPS, equipos de soldadura y sistemas de generación de energía renovable, las resistencias de la serie RXLG son ideales para frenado dinámico, disipación de energía regenerativa y pruebas de carga. Apoyamos la personalización completa de OEM y ODM en cuanto a potencia, resistencia, tipo de terminal y dimensiones de instalación, y prestamos servicios a proveedores globales de equipos de automatización e integradores de sistemas.

Especificaciones técnicas

Dimensión y peso estándar

Diseño estructural único y ventajas competitivas fundamentales

Aspectos destacados del diseño estructural

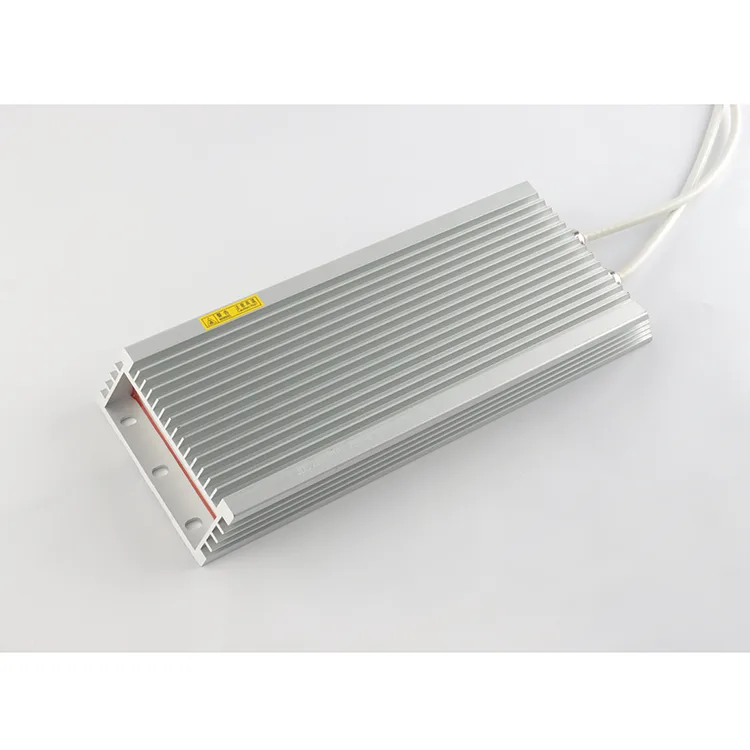

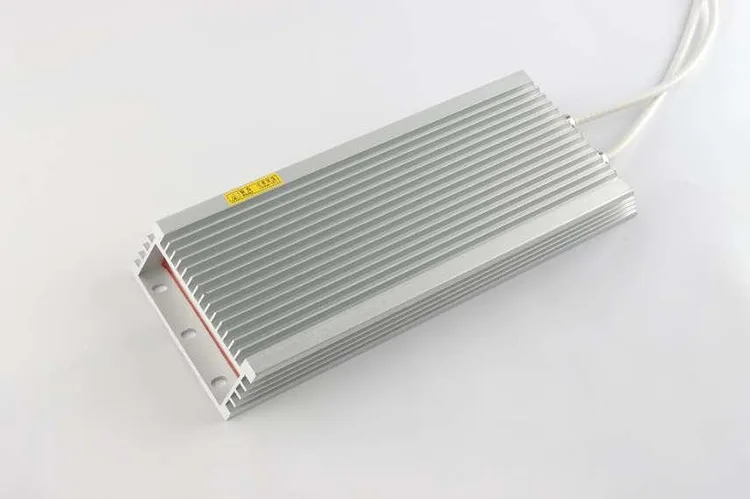

Casa de aluminio extruido ranurada. En comparación con las carcasas planas de aluminio, el diseño ranurado amplía el área de intercambio de calor en un 42%. Realiza una disipación de calor natural pasiva sin ventiladores de refrigeración auxiliares, lo que reduce eficazmente los puntos calientes internos y evita el sobrecalentamiento local durante un funcionamiento continuo prolongado.

1. Estructura de bobinado del núcleo cerámico. El núcleo cerámico inorgánico de alta temperatura fija firmemente el cable de resistencia de aleación. Incluso bajo vibraciones prolongadas del equipo, el cable de resistencia no se desplazará ni se aflojará, lo que mantendrá la desviación de la resistencia dentro del rango de tolerancia estándar y garantizará un rendimiento eléctrico estable.

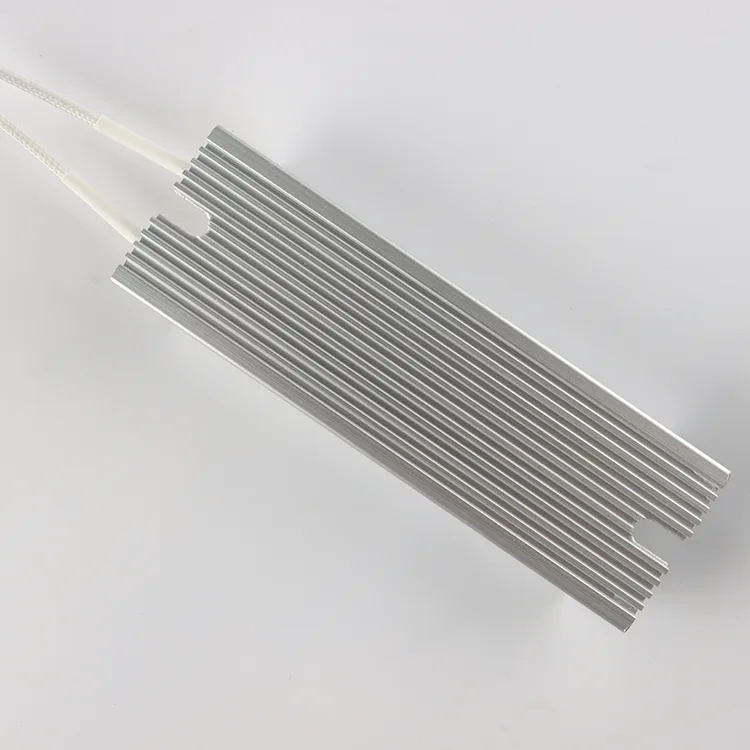

2. Base de montaje preperforada. Los orificios de montaje estándar reservados previamente en la carcasa inferior permiten una instalación rápida en gabinetes de equipos. La instalación de contacto cercano mejora la eficiencia de la conducción de calor en más de un 30%, maximizando la ventaja de disipación de calor de la carcasa de aluminio.

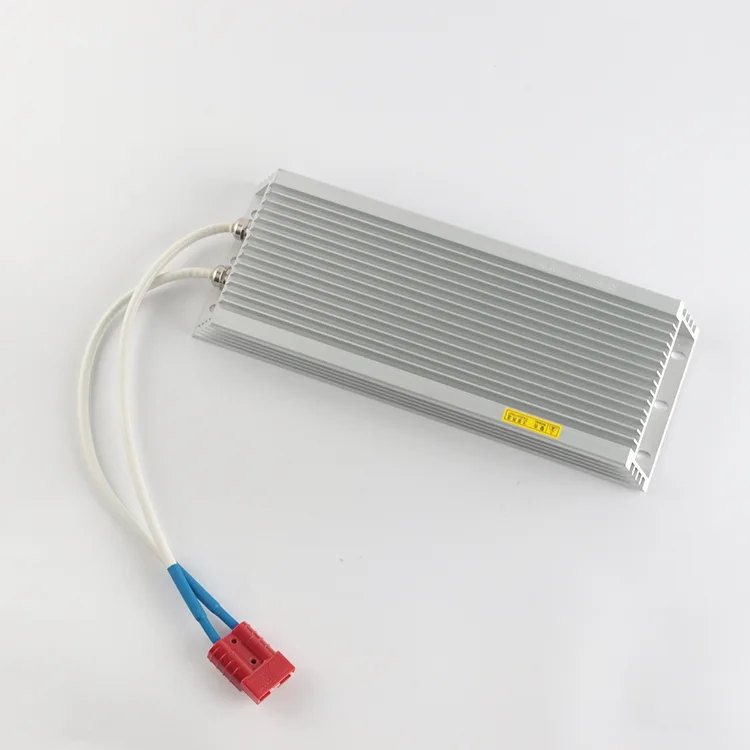

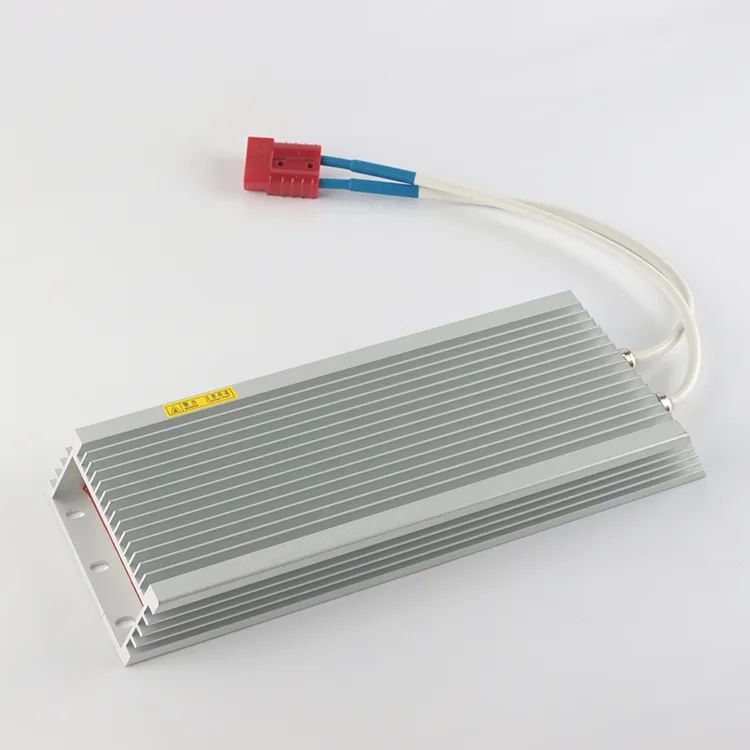

3. Múltiples terminales opcionales. Se proporcionan tres tipos de terminales (terminal de tornillo, cable móvil, conector personalizado) para adaptarse a los hábitos de cableado de diferentes integradores de automatización y fabricantes de equipos, mejorando la eficiencia del cableado en sitio.

Principales ventajas del producto

1. Excelente disipación de calor y alta densidad de potencia

2. Fuerte resistencia mecánica y ambiental

3. Instalación fácil y flexible

4. Seguridad eléctrica confiable.

5. Cobertura completa de las especificaciones

6. Larga vida útil

7. Personalización flexible

Escenarios de aplicación diversificados y principios de funcionamiento

Las resistencias de carcasa de aluminio se utilizan ampliamente en automatización industrial, electrónica de potencia, maquinaria de elevación, nueva energía y otros campos. La función principal es el frenado dinámico y la disipación de energía regenerativa.

1. Variadores de frecuencia (VFD)

2. Fuentes de alimentación y UPS

3. Control y automatización de motores

4. Equipos de soldadura

5. Grúas y ascensores

Especificaciones de instalación y guía de mantenimiento diario por niveles

Estándares de mantenimiento periódico escalonado

1. Revisión puntual diaria, verifique si la carcasa está descolorida y si los terminales tienen un olor anormal cuando se enciende el equipo. Deje de usarlo inmediatamente si la resistencia se sobrecalienta de manera anormal.

2. Mantenimiento de rutina mensual: limpie el polvo y la suciedad de aceite en las ranuras de disipación de calor de aluminio. La acumulación de polvo es la principal causa de falla por sobrecalentamiento de la resistencia.

3. Mantenimiento profundo trimestral: corte el suministro de energía, apriete los tornillos de los terminales y use un multímetro para probar el valor de resistencia real. Reemplace la resistencia a tiempo si la resistencia excede el rango de tolerancia.

4. Mantenimiento de almacenamiento inactivo a largo plazo. Almacene los productos en un almacén seco y ventilado. Enciéndalo y déjelo funcionar durante 30 minutos cada 3 meses para eliminar la humedad interna y evitar la degradación del rendimiento del aislamiento.

Casos de Proyectos Reales con Datos Cuantificados

Seleccionamos 4 casos típicos de clientes globales con puntos débiles reales, soluciones y datos de mejora medibles para mostrar el rendimiento del producto en condiciones de trabajo reales.

Caso 1: Fábrica Europea OEM de Ascensores (España)

● Punto débil del cliente: Las resistencias de frenado tubulares originales se sobrecalentaban con frecuencia, lo que requería mantenimiento de 3 a 5 veces al mes, lo que generaba altos costos de servicio posventa.

● Solución adoptada: Reemplazada con una resistencia de frenado con carcasa de aluminio RXLG de 1000 W IP20.

● Datos de operación: Las resistencias han funcionado continuamente durante 27 meses sin fallas por sobrecalentamiento. Los costos de mantenimiento mensuales se reducen en un 83 % y el espacio en el gabinete se ahorra casi un 35 %.

Caso 2: Fabricante de grúas del sudeste asiático (Vietnam)

● Punto débil del cliente: El taller está en una zona costera con mucha humedad y fuertes vibraciones. Las resistencias ordinarias suelen sufrir fallos por cortocircuito cada año en la temporada de lluvias.

● Solución adoptada: Resistencias de frenado selladas RXLG 1500W IP54 personalizadas.

● Datos de funcionamiento: Después de 22 meses de funcionamiento continuo en el taller húmedo, no se produjo ninguna entrada de agua ni daños por cortocircuito. El tiempo de inactividad del equipo causado por fallas en las resistencias se reduce de 12 días por año a menos de 2 días por año.

Caso 3: Integrador de sistemas solares fuera de la red (Australia)

● Punto débil del cliente: Las resistencias de carga tradicionales no pueden adaptarse a las grandes diferencias de temperatura exterior, envejeciendo rápidamente y perdiendo la función de descarga de carga, lo que provoca una sobrecarga de la batería.

● Solución adoptada: Resistencia personalizada RXLG 500W IP65 totalmente impermeable como carga de descarga de energía solar redundante.

● Datos de operación: Operación estable en exteriores durante 19 meses. El número de fallos por sobrecarga de la batería se reduce en un 90%.

Caso 4: Planta Nacional de Automatización CNC

● Punto débil del cliente: Las frecuentes paradas de emergencia de los servomotores provocan un rápido envejecimiento de las resistencias ordinarias, que deben reemplazarse cada 3 a 6 meses.

● Solución adoptada: Se aplicaron resistencias de frenado con carcasa de aluminio RXLG de 200 W.

● Datos de funcionamiento: Las resistencias soportan miles de acciones de frenado cada día y la vida útil de un solo juego se extiende a más de 2 años.

Embalaje y envío global

Protección de embalaje profesional

1. Cada resistencia de carcasa de aluminio está envuelta con una película de PE antirrayas y empaquetada en una pequeña caja de cartón independiente para evitar rayones en la carcasa de aluminio.

2. Todos los pines terminales y cables están cubiertos con tapas de goma aislantes para evitar la deformación de los cables y cortocircuitos durante el transporte a larga distancia.

3. Para pedidos al por mayor, se agregan particiones de espuma dentro de la caja exterior para amortiguar colisiones y vibraciones.

4. Se adjuntan a cada lote de productos documentos completos que incluyen el informe de inspección de fábrica, los certificados CE y RoHS y la lista de empaque.

Soluciones de envío globales

1. Pequeñas muestras y pedidos de prueba: DHL, FedEx, UPS International Express, entrega dentro de 3 a 7 días hábiles.

2. Órdenes de lote medio: flete aéreo, equilibrio de tiempo y costo.

3. Grandes pedidos a granel: transporte marítimo, la solución más rentable para adquisiciones masivas.

Inspección previa al envío

Todas las resistencias de la serie RXLG pasan una inspección completa de fábrica al 100% antes de la entrega, incluida la prueba de resistencia, la prueba de resistencia a alto voltaje y la detección de imágenes térmicas, para garantizar productos calificados.

Preguntas frecuentes

P1: ¿Se puede utilizar la resistencia IP20 estándar en entornos abiertos al aire libre?

R: No. El grado IP20 solo previene la acumulación de desechos sólidos de gran tamaño y no tiene capacidad a prueba de agua ni de humedad. Para entornos exteriores, húmedos o propensos a salpicaduras, elija resistencias selladas IP54 o IP65 personalizadas para evitar cortocircuitos internos causados ​​por el vapor de agua.

P2: ¿Qué causa que la resistencia se sobrecaliente rápidamente después de un funcionamiento breve?

R: Hay cuatro razones principales:

① El espacio circundante está bloqueado, lo que resulta en una mala disipación del calor;

② El polvo se acumula y obstruye las ranuras de disipación de calor de aluminio;

③ La potencia de frenado instantánea real excede la potencia nominal de la resistencia;

④  Los terminales sueltos causan una resistencia de contacto excesiva.

P3: ¿Se pueden conectar resistencias en serie o en paralelo para combinar potencia y resistencia?

R: Sí. Se admiten conexiones en serie y en paralelo. Nuestro equipo técnico profesional puede proporcionar soluciones específicas de cableado serie-paralelo de acuerdo con los parámetros de potencia y resistencia requeridos para realizar una carga combinada de alta potencia.

P4: ¿Cuál es su política de garantía?

R: Ofrecemos una garantía global de 12 meses en condiciones de instalación correcta y funcionamiento normal. Mientras tanto, ofrecemos orientación técnica gratuita de por vida para la selección de parámetros, instalación y eliminación de fallas.

P5: ¿Admiten parámetros y apariencias personalizados?

R: Definitivamente. Podemos personalizar la potencia nominal, el valor de resistencia, la tolerancia, el grado de IP, el tipo de terminal, el tamaño de montaje y el color de la carcasa según los dibujos o los requisitos. Los servicios OEM y ODM están completamente disponibles.

P6: ¿Cuál es el rango de temperatura de funcionamiento de esta resistencia?

R: La temperatura ambiente de funcionamiento normal oscila entre -55 ℃ y +200 ℃, adaptándose a talleres de alta temperatura y ambientes exteriores de baja temperatura en diferentes regiones.
