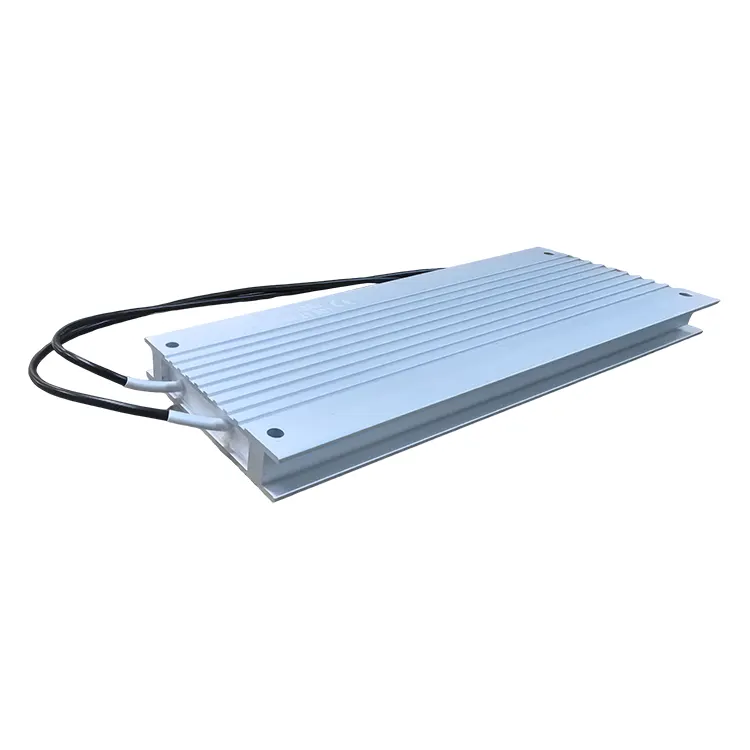

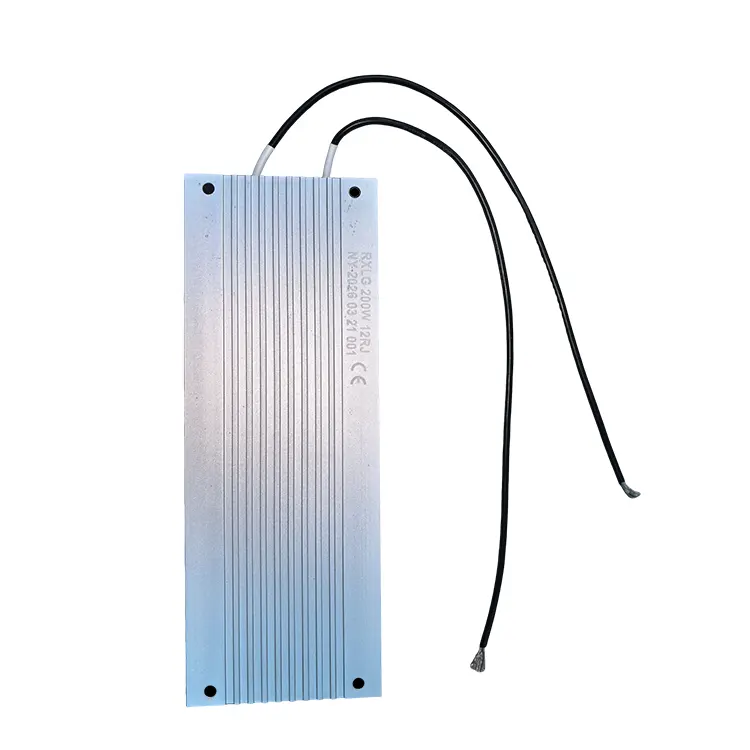

Resistencia revestida de metal

La resistencia revestida de metal de RST Electric representa una solución avanzada para aplicaciones que requieren alta capacidad de pulso en un paquete compacto y de bajo perfil. A diferencia de las resistencias de potencia convencionales, esta resistencia de perfil bajo presenta un elemento bobinado especializado encapsulado dentro de una carcasa revestida de metal resistente, diseñada específicamente para montaje en disipador térmico para lograr una mejor disipación de energía. Cuando se monta en un disipador de calor adecuado, la potencia nominal se duplica; por ejemplo, el RXLT150 ofrece 150 W sin disipador de calor y 300 W con disipador de calor, lo que proporciona una flexibilidad de diseño excepcional para los ingenieros que equilibran los requisitos térmicos y de espacio.

La construcción enfatiza la confiabilidad en condiciones extremas: cada unidad soporta sobrecargas de pulsos de 10 veces la potencia nominal durante 5 segundos, lo que la hace ideal para capturar energía regenerativa en circuitos de frenado y sobrevivir a sobretensiones transitorias en aplicaciones de inversores. Los cables estándar con clasificación de 600 V simplifican el cableado de campo y garantizan un funcionamiento seguro en entornos industriales de media tensión. El factor de forma de perfil bajo, con alturas significativamente reducidas en comparación con las resistencias tradicionales tubulares o de montaje en chasis, permite la instalación en gabinetes poco profundos, cajas de terminales de motor o conexión directa al chasis del variador.

El rendimiento eléctrico se valida mediante pruebas rigurosas: la resistencia de aislamiento supera los 10 GΩ a 500 V y la resistencia dieléctrica se verifica a 4000 V CA, lo que garantiza un funcionamiento seguro en sistemas de alto voltaje. El coeficiente de temperatura se mantiene dentro de ≤ ±150 ppm/°C, lo que garantiza valores de resistencia estables en todo el rango operativo hasta +250 °C de temperatura de la superficie. Como fabricante confiable de resistencias revestidas de metal en China, RST Electric combina más de 10 años de experiencia en ingeniería de resistencias de potencia con fabricación de precisión para ofrecer componentes que cumplan con los exigentes requisitos de la electrónica de potencia moderna.

Especificación técnica

Características del producto

1.Capacidad de pulso alto: resiste sobrecargas de pulso de 10 × potencia nominal durante 5 segundos, ideal para capturar energía regenerativa en circuitos de frenado y sobrevivir a sobretensiones transitorias.

2. Diseño de perfil bajo: el factor de forma compacto permite la instalación en gabinetes poco profundos, cajas de terminales de motor y sistemas de accionamiento con espacio limitado.

3.Clasificaciones de potencia flexibles: las clasificaciones de potencia dual (con/sin disipador de calor) brindan flexibilidad de diseño; La potencia se duplica cuando se monta correctamente el disipador de calor.

4.Cables de alto voltaje: los cables estándar con clasificación de 600 V simplifican el cableado de campo y garantizan un funcionamiento seguro en aplicaciones industriales de voltaje medio.

5.Aislamiento superior: la resistencia de aislamiento ≥ 10 GΩ a 500 V y la resistencia dieléctrica de 4000 V CA garantizan un funcionamiento seguro en sistemas de alto voltaje.

6.TCR bajo: el coeficiente de temperatura ≤ ±150 ppm/°C garantiza valores de resistencia estables en todo el rango operativo hasta +250°C.

7.Optimizado para aplicaciones de frenado e inversor: diseñado específicamente para circuitos de frenado dinámico, protección de inversor/convertidor y aplicaciones de accionamiento de motor.

8. Construcción robusta revestida de metal: la carcasa de aleación de aluminio proporciona protección mecánica y transferencia de calor eficiente a la superficie de montaje.

9.Amplio rango de resistencia: de 2,2 Ω a 1,1 kΩ que cubre diversos requisitos de detección de corriente y disipación de energía.

Aplicaciones de productos

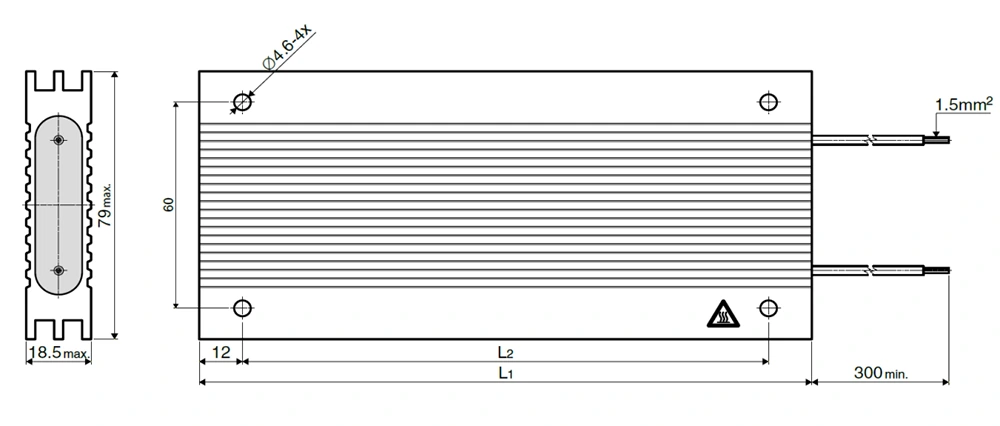

Dibujo y dimensiones.

Tipo L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Paquete y envío

Embalaje independiente

RST Electric concede gran importancia a la seguridad del transporte de productos. Cada resistencia revestida de metal se empaqueta de forma independiente. Primero se envuelve con una película de burbujas eléctrica antiestática y luego se coloca en una caja de embalaje independiente. Esto proporciona una protección integral para la carcasa metálica y los terminales de los cables, evitando daños causados ​​por fricción y colisión durante el transporte.

Diferentes diseños de envases

Los cables se enrollarán, clasificarán y asegurarán con bridas para evitar daños durante el transporte; para pedidos a granel se utilizan cajas de cartón ondulado para el embalaje, con tabiques de espuma en el interior para evitar que las resistencias choquen entre sí.

Servicios de carga flexibles

Cada lote de productos va acompañado de una lista de embalaje y un certificado de inspección, lo que facilita la verificación del cumplimiento de los clientes. Los métodos de transporte son flexibles, con DHL/FedEx/UPS express para lotes pequeños, transporte aéreo para lotes medianos y transporte marítimo para lotes grandes, que satisfacen diversas necesidades.

Pruebas estrictas

Todos los productos se someten a pruebas 100% eléctricas antes del embalaje. Las pruebas clave incluyen el valor de resistencia, el aislamiento y la rigidez dieléctrica. Sólo después de cumplir con los estándares de rendimiento se enviarán, asegurando el funcionamiento estable de los productos.

¿Por qué elegir RST Electric?

Cuando la capacidad de pulso y el diseño compacto son importantes, RST Electric cumple.

Directo de fábrica, especialistas en revestimientos metálicos

● Somos un fabricante certificado con sede en China, especializado en la producción de resistencias revestidas de metal desde hace más de 10 años.

● Control interno completo sobre la fabricación de elementos bobinados, la fabricación de carcasas metálicas y el ensamblaje final, lo que garantiza una calidad constante.

● Precios directos de fábrica para cada resistencia de perfil bajo, con estructura de costos transparente y sin intermediarios.

Fabricación profesional y garantía de calidad

● Instalaciones certificadas ISO 9001 con líneas de producción dedicadas a resistencias de alto pulso.

● Pruebas 100% eléctricas (resistencia, aislamiento, dieléctrico) realizadas en cada unidad.

● La validación de sobrecarga de impulsos garantiza que cada resistencia cumpla con una capacidad de potencia nominal de 10 veces.

● Equipo de ingeniería experimentado especializado en aplicaciones de frenado e inversor.

🌍 Experiencia global, proveedor confiable

● Proveedor comprobado de fabricantes de motores, productores de inversores e integradores de sistemas de energía renovable en todo el mundo.

● Historial de exportaciones a más de 40 países, incluidos Alemania, EE. UU., Japón, Corea del Sur e Italia.

● Amplia experiencia en aplicaciones que requieren manejo de pulsos elevados y diseño compacto.

Personalización infinita

● Potencias nominales: de 150 W a 600 W (más altas disponibles en configuraciones personalizadas).

● Valores de resistencia: 2,2Ω a 1,1kΩ (valores especiales disponibles).

● Tolerancia: ±5% (tolerancias personalizadas disponibles bajo pedido).

● Longitudes de cable: Longitudes estándar o personalizadas disponibles.

● Terminaciones: Cables con clasificación de 600 V / Conectores personalizados / Cables volantes.

● Montaje: Montaje de disipador de calor estándar/soportes personalizados.

Entrega confiable y soporte de por vida

● Plazo de entrega estándar: 7 a 10 días para calificaciones estándar; 15-20 días para configuraciones personalizadas.

● Documentación completa: informes de pruebas, certificaciones de materiales, declaraciones RoHS/CE.

● Soporte técnico disponible para la integración en variadores, inversores y sistemas de frenado.
