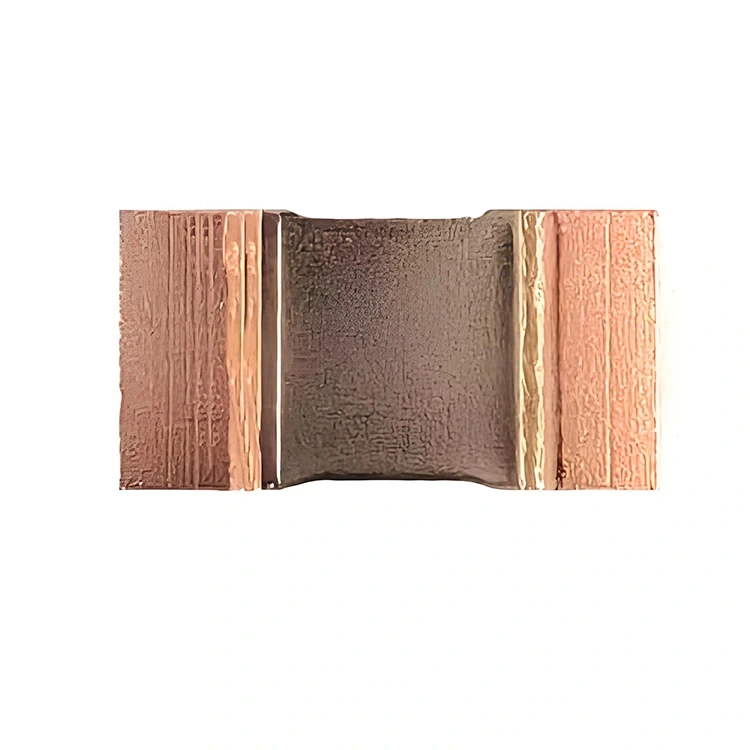

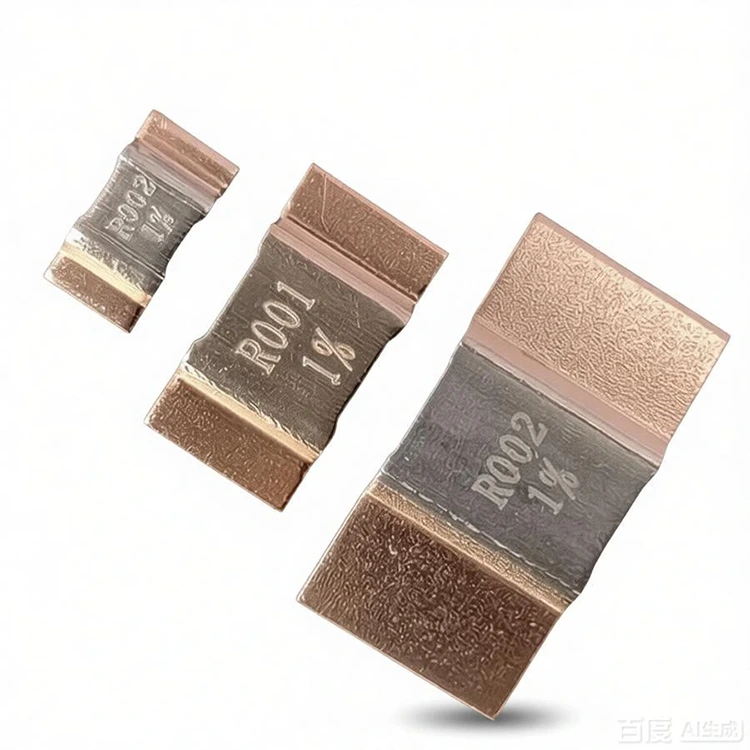

Resistencia de detección de corriente de aleación desnuda

La resistencia de detección de corriente de aleación desnuda de RST Electric representa lo último en tecnología de detección de corriente de precisión. Diseñado para aplicaciones donde el espacio en la placa es escaso y la precisión de la medición es primordial, este derivador de montaje en superficie utiliza un proceso avanzado de soldadura por haz de electrones para unir un elemento de resistencia de aleación de alta estabilidad con electrodos de cobre puro. Esta construcción totalmente metálica elimina la inductancia parásita y los campos electromagnéticos térmicos comunes en las derivaciones convencionales de película gruesa o bobinadas, lo que permite una detección de corriente rápida y precisa en circuitos de alta frecuencia.

Material del núcleo

El núcleo de esta resistencia de bajo ohmio es un elemento de aleación de precisión disponible en tres opciones de materiales: manganina (CuMn) para aplicaciones de bajo TCR, Karma (NiCr) para una estabilidad superior y FeCrAl (hierro-cromo-aluminio) para entornos de alta temperatura. El elemento está soldado por haz de electrones a terminaciones de cobre puro, creando una estructura monolítica con una resistencia de contacto mínima y una resistencia mecánica excepcional. El resultado es una resistencia capaz de soportar altas sobrecorrientes, ciclos térmicos y envejecimiento a largo plazo sin deriva.

La serie WSN está disponible en cuatro tamaños estándar de montaje en superficie:

● 2512 (6,4×3,2 mm): clasificación de 3 W, ideal para etapas de potencia compactas

● 3920 (10×5,2 mm): clasificación de 5 W, optimizada para aplicaciones industriales y de automoción

● 5930 (15×7,2 mm): clasificación de 7 W, para barras colectoras y paquetes de baterías de alta corriente

● 2726 (6,95×6,6 mm): clasificación de 5 W, formato cuadrado exclusivo de bajo perfil para diseños densos

Los valores de resistencia van desde 0,1 mΩ hasta 5 mΩ, líderes en la industria, con tolerancias tan ajustadas como ±0,5 % y TCR tan bajo como ±100 ppm/°C (manganina). Cada unidad se somete a rigurosas pruebas de confiabilidad según los estándares AEC-Q200, incluidos ciclos de temperatura, almacenamiento a alta temperatura, vida útil de la carga y exposición al calor húmedo.

Como fabricante confiable de resistencias de detección de corriente de aleación desnuda en China, RST Electric combina más de 10 años de ingeniería de resistencias de precisión con técnicas de fabricación avanzadas para ofrecer componentes que cumplan con los requisitos más exigentes de las aplicaciones automotrices, industriales y de energía renovable.

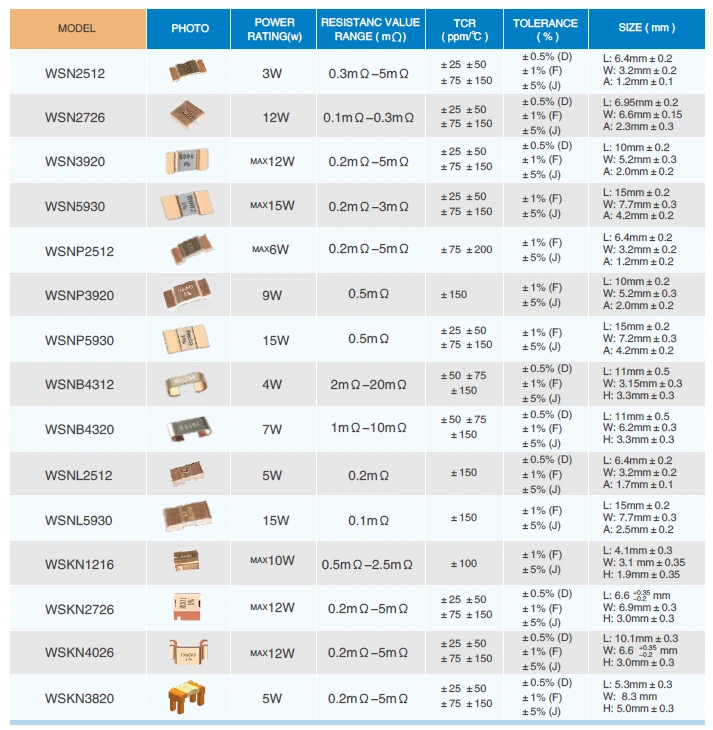

Especificación técnica

Características del producto

1. Construcción soldada por haz de electrones: la soldadura monolítica de aleación a cobre elimina la resistencia de contacto y garantiza una resistencia mecánica excepcional y una estabilidad a largo plazo.

2.Resistencia ultrabaja de hasta 0,1 mΩ: permite una medición precisa de cientos de amperios con una mínima pérdida de energía y caída de voltaje.

3. Inductancia extremadamente baja (0,5 nH – 5 nH): la inductancia parásita cercana a cero permite su uso en circuitos de conmutación de alta frecuencia (hasta varios MHz) sin distorsión de la señal.

4. EMF termoeléctrico muy bajo (<1 µV/°C): minimiza los errores de medición causados ​​por gradientes de temperatura a través de la resistencia, fundamental para la detección de corriente de precisión.

5.Múltiples opciones de aleación: elija Manganina (bajo TCR), Karma (alta estabilidad) o FeCrAl (alta temperatura) para optimizar el rendimiento para aplicaciones específicas.

6. Huellas SMD estándar de la industria: disponibles en tamaños 2512, 3920, 5930 y 2726, compatibles con procesos de ensamblaje automatizados.

7.Alta densidad de potencia: hasta 7 W en un paquete compacto 5930, ideal para módulos de energía y paquetes de baterías con espacio limitado.

8. Tolerancias de precisión: ±0,5% disponible para medición de corriente de alta precisión en BMS automotrices y variadores industriales.

9.Estructura totalmente metálica: ningún sustrato cerámico ni materiales de película gruesa garantizan un manejo de pulso y una conductividad térmica superiores.

Aplicaciones de productos

Dibujo y dimensiones.

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia de detección de corriente de aleación desnuda:

● Embalaje de cinta y carrete: Todas las resistencias de la serie WSN se suministran en carretes de 7 o 13 pulgadas (cantidad por carrete: 4000 para 2512, 2000 para 3920/5930, 1000 para 2726), compatibles con el ensamblaje automatizado de recogida y colocación.

● Embalaje a granel: Disponible a pedido para creación de prototipos o producción de pequeño volumen.

● Sensibilidad a la humedad: Estas resistencias están clasificadas como MSL 1 (vida útil ilimitada) y no requieren manipulación especial para la humedad.

● Documentación: Listas de empaque, certificados de inspección y declaraciones de materiales incluidos con cada envío.

● Opciones de transporte: mensajería urgente (DHL/FedEx/UPS) para pequeñas cantidades, transporte aéreo para volúmenes medianos, transporte marítimo para pedidos al por mayor.

Preguntas frecuentes

1.P: ¿Cuáles son las ventajas de elegir RST Electric?

R: Hemos estado profundamente involucrados en el campo de las resistencias de detección de corriente de aleación desnuda durante más de 10 años. Somos un fabricante certificado con control total sobre la selección de aleaciones, la soldadura por haz de electrones y los procesos de prueba. No hay pasos intermedios. La fábrica suministra productos directamente a un precio alto y rentable. Contamos con una base de producción certificada ISO 9001 y líneas de producción dedicadas. Cada producto se somete a pruebas 100 % eléctricas y las muestras pasan las pruebas de confiabilidad de grado automotriz AEC-Q200. La calidad es estable y controlable, y puede adaptarse con precisión a escenarios exigentes como aplicaciones industriales y automotrices.

2. P: ¿Qué servicios de personalización ofrece su empresa?

R: Brindamos servicios integrales de personalización en múltiples dimensiones: el tamaño del paquete admite especificaciones estándar como 2512 y 3920, así como tamaños personalizados; el rango de resistencia es de 0,1 mΩ a 5 mΩ y se pueden personalizar valores de resistencia especiales; la tolerancia puede ser tan baja como ±0,1%, adecuada para diferentes requisitos de precisión; el material puede ser cobre manganeso, Kama, etc., o aleaciones personalizadas; al mismo tiempo, se admite la opción TCR de ±100 a ±750 ppm/°C, y el revestimiento del terminal se puede seleccionar como estaño puro, estaño-plomo o chapado en oro según la demanda.

3. P: ¿Cuáles son las garantías de calidad?

R: Cada resistencia de detección de corriente de aleación desnuda que producimos se somete a pruebas 100 % eléctricas, centrándose en comprobar parámetros fundamentales como el valor de resistencia y la tolerancia. Las muestras también se prueban de acuerdo con el estándar AEC-Q200, que incluye ciclos de temperatura, vida útil de la carga, almacenamiento a alta temperatura y pruebas de humedad, que cumplen plenamente con los requisitos de rendimiento para aplicaciones automotrices. Contamos con un sistema de producción con certificación ISO 9001 y un equipo de ingeniería profesional dedicado a soluciones de detección de corriente de grado automotriz, lo que garantiza la estabilidad y confiabilidad a largo plazo de los productos.

4. P: ¿Cuáles son el tiempo de entrega, los métodos de envío y las garantías posventa?

R: El tiempo de entrega es flexible. Para productos de tamaño estándar, se necesitan entre 10 y 15 días hábiles; para productos personalizados, se necesitan entre 15 y 25 días hábiles. El método de envío se puede elegir según la cantidad de compra. Para lotes pequeños, se pueden utilizar servicios de mensajería internacional como DHL; para lotes medianos, se puede adoptar el transporte aéreo; para lotes grandes, se puede utilizar el transporte marítimo. El servicio postventa ofrece una garantía de 12 meses. Se encuentran disponibles el diagnóstico remoto de fallas y la entrega de repuestos. Junto con la mercancía se pueden suministrar documentos completos, como informes de pruebas y certificados de materiales. Al mismo tiempo, se brinda soporte técnico de integración de productos durante todo el proceso para garantizar una experiencia de compra sin preocupaciones.
