Resistencia de puesta a tierra

La resistencia de puesta a tierra de RST Electric sirve como piedra angular de la seguridad en sistemas eléctricos de media tensión. Cuando ocurre una falla a tierra en sistemas sin conexión a tierra o sólidamente conectados a tierra, las corrientes de falla pueden alcanzar niveles destructivos, poniendo en peligro al personal y dañando transformadores, cables y maquinaria giratoria. Esta resistencia de conexión a tierra neutra aborda este riesgo insertando una resistencia cuidadosamente calculada entre el neutro del sistema y tierra, limitando la corriente de falla a tierra a un valor predeterminado (generalmente entre 10 A y 2000 A) y al mismo tiempo permitiendo suficiente corriente para que los relés protectores detecten y aíslen la falla.

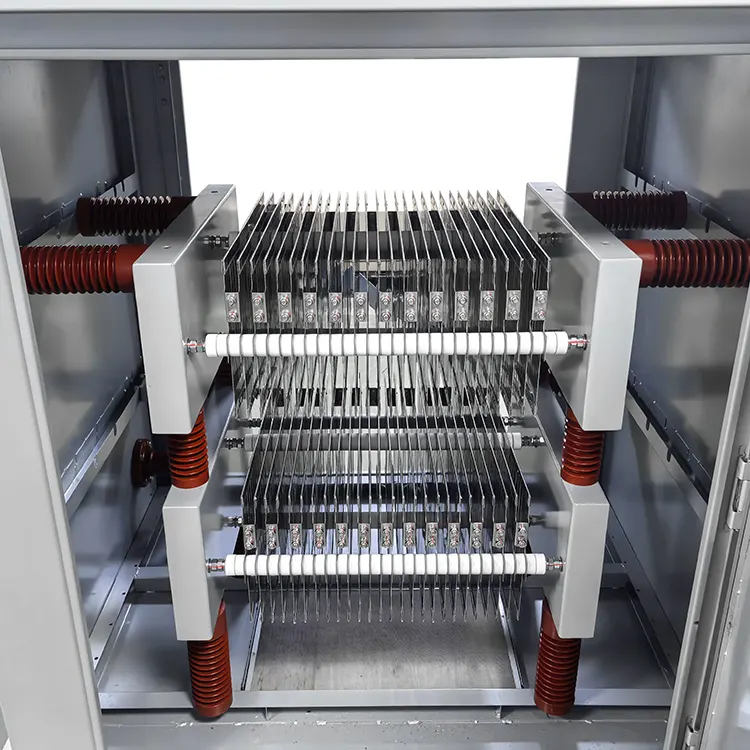

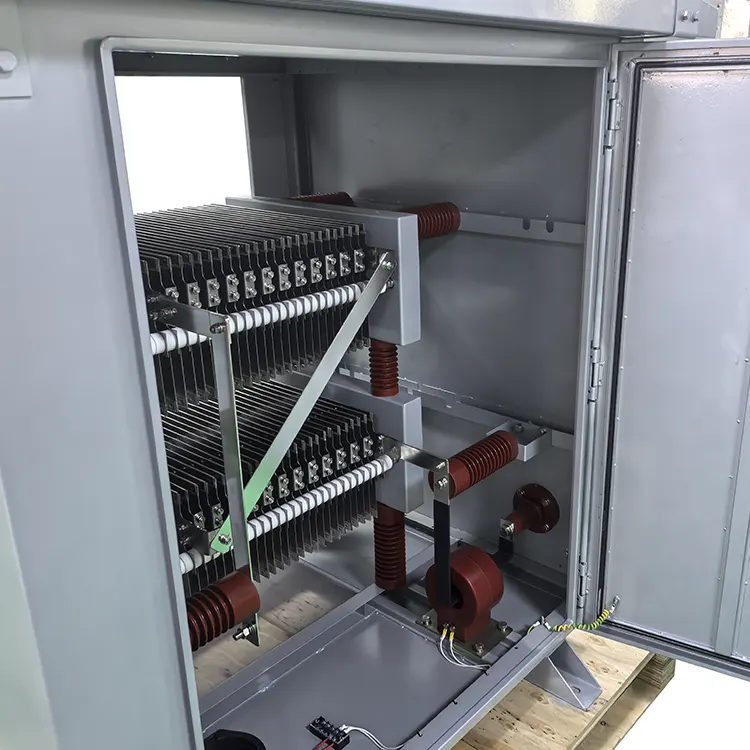

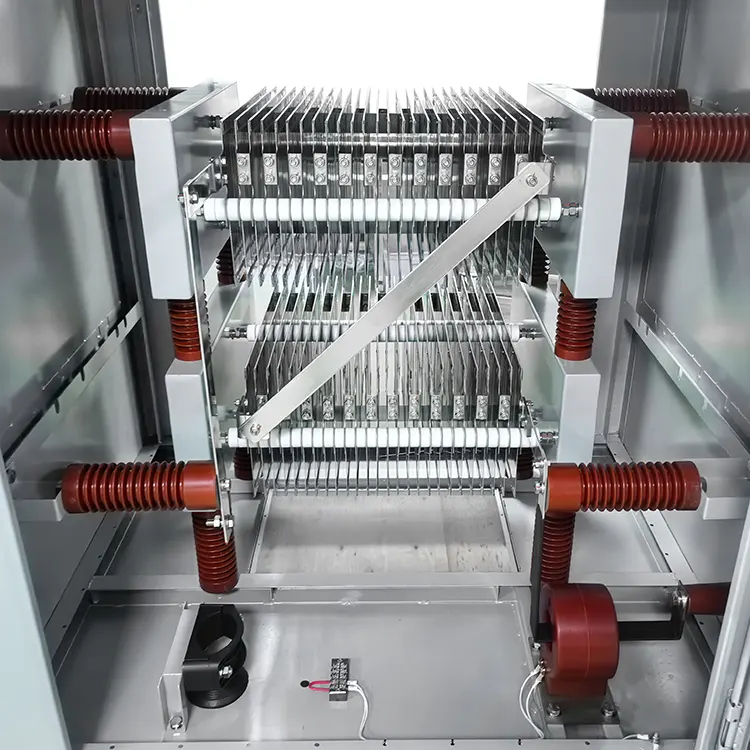

La construcción de esta resistencia del sistema de energía enfatiza la durabilidad y la confiabilidad a largo plazo en entornos hostiles. Los elementos de resistencia utilizan un diseño tipo rejilla fabricado con acero inoxidable de alta calidad (SUS430 y SUS304), seleccionados por su excelente resistencia a la corrosión, coeficiente de temperatura estable y capacidad para soportar ciclos de falla repetidos sin degradación. Estos elementos están alojados dentro de carcasas robustas disponibles en acero inoxidable SUS304, SUS316 para aplicaciones marinas o chapa de acero galvanizado pintado, todos diseñados para brindar protección IP adecuada para instalación en interiores o exteriores.

El rendimiento eléctrico se valida mediante pruebas rigurosas: la resistencia de aislamiento supera los 100 MΩ y la resistencia dieléctrica se verifica en niveles de 32 kV a 95 kV durante un minuto. Los niveles de impulso básicos (BIL) varían de 60 kV a 170 kV, lo que garantiza que la resistencia pueda sobrevivir a rayos y sobretensiones de conmutación. Los tiempos nominales de 5 a 60 segundos se adaptan a varios escenarios de eliminación de fallas, con la resistencia diseñada para absorber toda la energía de la falla sin exceder los límites de temperatura.

Como fabricante confiable de resistencias de puesta a tierra neutra en China, RST Electric combina más de 10 años de experiencia en ingeniería de resistencias de potencia con un profundo conocimiento de la protección de sistemas de media tensión para ofrecer componentes que cumplan con los estrictos requisitos de las empresas de servicios públicos, plantas industriales e instalaciones de energía renovable en todo el mundo.

Especificación técnica

Características del producto

1.Resistencia a altas temperaturas: los elementos de la rejilla de acero inoxidable resisten el estrés térmico extremo de las condiciones de corriente de falla sin deformación ni deriva de resistencia.

2.Resistencia estable y TCR bajo: aleaciones especialmente seleccionadas garantizan un cambio mínimo de resistencia durante los ciclos de falla, manteniendo una limitación de corriente precisa.

3.Construcción robusta y duradera: gabinetes y conjuntos de rejilla de alta resistencia diseñados para décadas de servicio en entornos industriales y de servicios públicos.

4.Opciones de monitoreo integradas: disponibles con transformadores de corriente, sensores térmicos y contactos de alarma para indicación remota de estado.

5. Cumplimiento de estándares (IEEE32): diseñado y probado para cumplir con los requisitos IEEE32 para dispositivos de conexión a tierra neutros, lo que garantiza un rendimiento confiable.

6.Amplio rango de voltaje y corriente: de 6,3 kV a 35 kV y de 10 A a 2000 A, que cubre diversas aplicaciones, desde pequeños generadores industriales hasta grandes subestaciones.

7.Clasificaciones de tiempo flexibles: disponibles desde 5 segundos hasta 60 segundos para coincidir con esquemas de protección específicos y tiempos de eliminación de fallas.

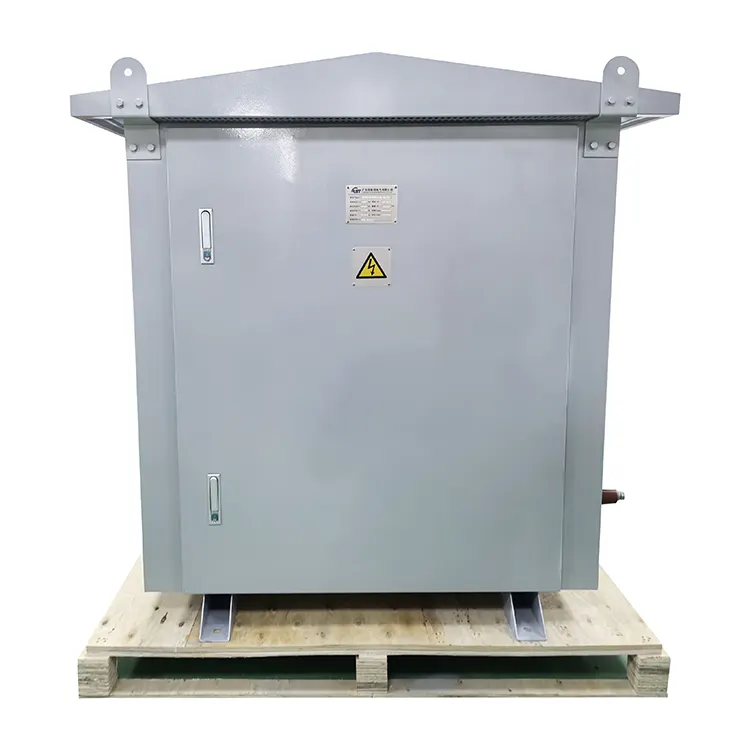

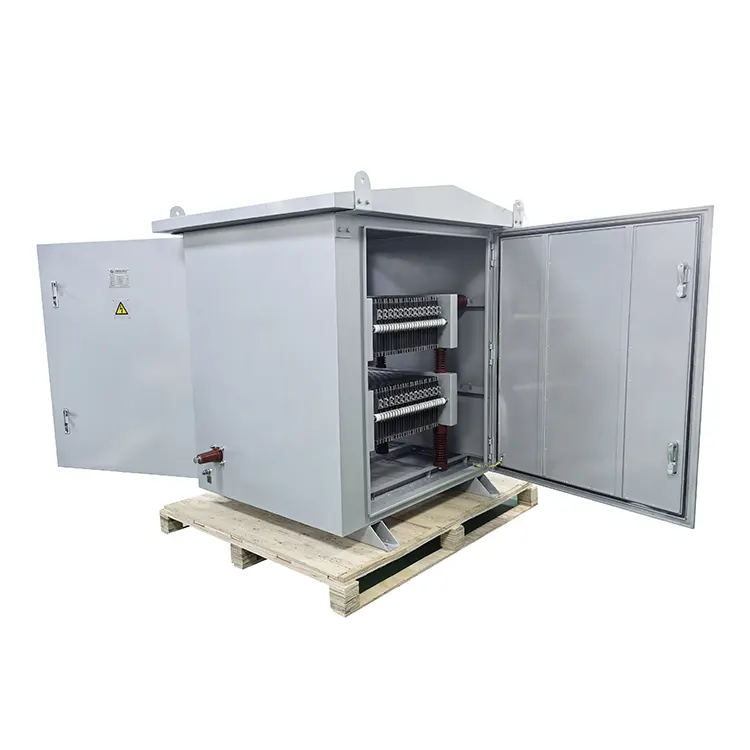

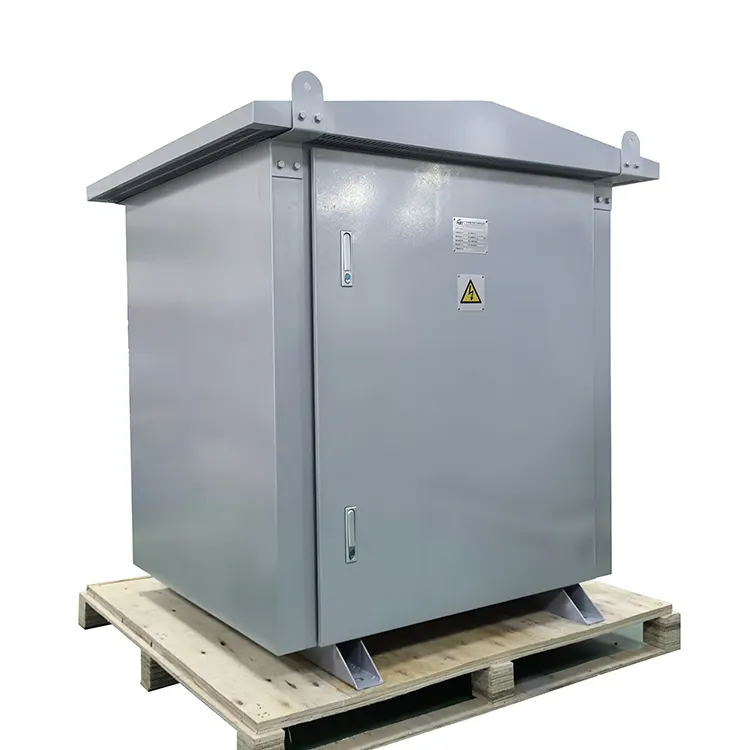

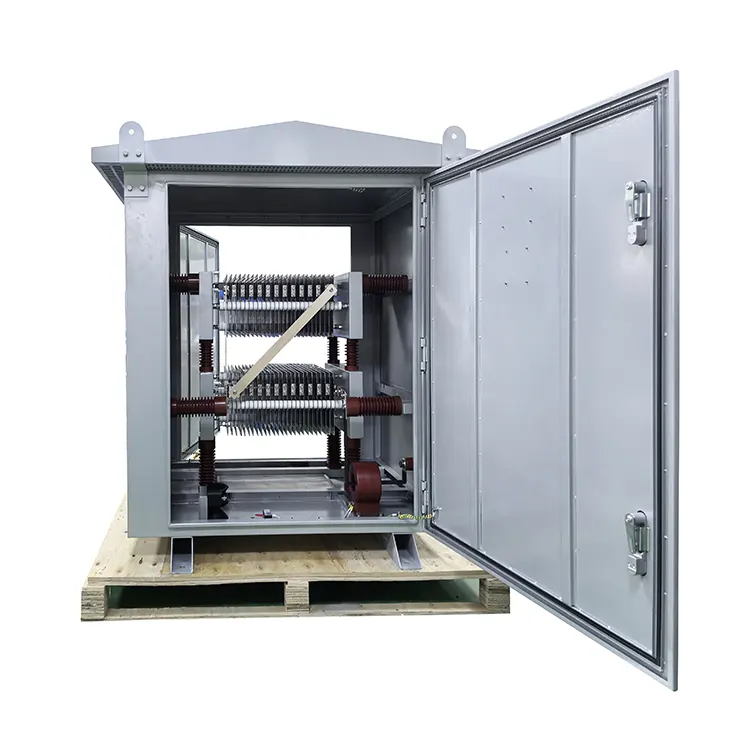

8. Gabinetes resistentes a la corrosión: SUS304, SUS316 u opciones de acero galvanizado pintado para ambientes interiores, exteriores o marinos.

9. Altos niveles de aislamiento y BIL: soportar voltajes de hasta 95 kV y BIL de hasta 170 kV garantiza la supervivencia de rayos y sobretensiones.

10.Capacidad de diseño personalizado: clasificaciones de voltaje especiales, valores de resistencia, configuraciones de gabinete y paquetes de monitoreo disponibles

Aplicaciones de productos

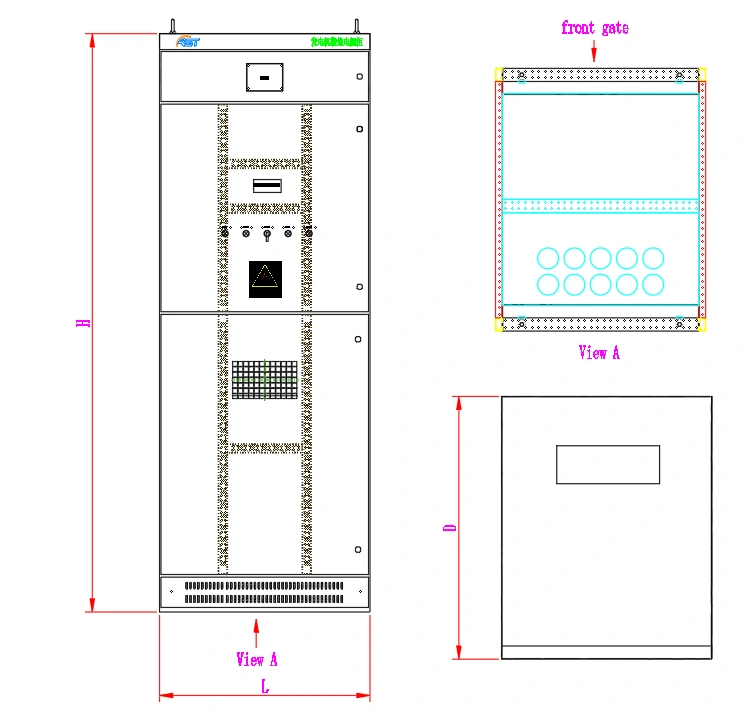

Dibujo y dimensiones.

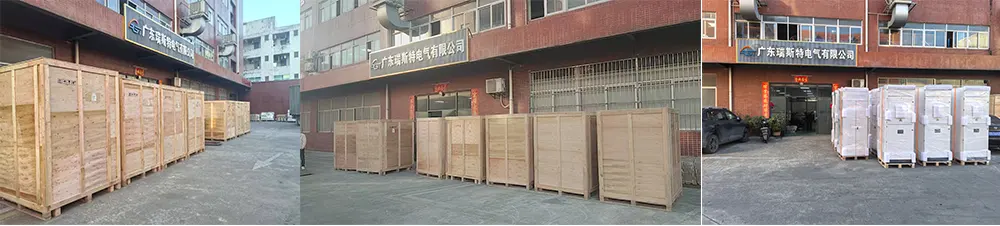

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia de puesta a tierra neutra:

● Embalaje de servicio pesado: Cada NGR está montado de forma segura sobre una plataforma de acero reforzado y encerrado en un cajón de madera contrachapada personalizado diseñado para envíos internacionales.

● Protección contra la intemperie: Las unidades están envueltas en una película VCI impermeable con paquetes desecantes para evitar el ingreso de humedad durante el transporte marítimo.

● Disposiciones de elevación: etiquetado claro de los puntos de elevación y el centro de gravedad; Se incluyen soportes de envío para un amarre seguro.

● Protección de terminales: Los bushings de alto voltaje están protegidos con tapas contra la intemperie durante el tránsito.

● Documentación: Los documentos de envío completos incluyen listas de empaque, informes de pruebas certificados, certificaciones de materiales y soporte para el despacho de aduanas.

● Opciones de transporte: coordinamos con transportistas especializados en carga pesada para transporte marítimo FCL, carga de proyecto o transporte aéreo según sea necesario.

Todas las unidades se someten a pruebas completas de aceptación en fábrica (FAT), que incluyen medición de resistencia, resistencia de aislamiento, resistencia dieléctrica e inspección visual antes del embalaje.

¿Por qué elegir RST Electric?

Cuando la protección del sistema exige una calidad sin concesiones, RST Electric la cumple.

Directo de fábrica, especialistas en puesta a tierra

● Somos un fabricante certificado con sede en China, especializado en la producción de resistencias de puesta a tierra neutra desde hace más de 10 años.

● Control interno completo sobre la fabricación de elementos de red, fabricación de gabinetes, ensamblaje y pruebas, lo que garantiza una calidad constante.

● Precios directos de fábrica para cada NGR, con estructura de costos transparente y sin intermediarios.

Fabricación profesional y garantía de calidad

● Instalaciones certificadas ISO 9001 con líneas de producción dedicadas a resistencias de rejilla de acero inoxidable.

● Pruebas 100% eléctricas (resistencia, aislamiento, dieléctrico, prueba de muestra BIL) realizadas en cada unidad.

● La validación de imágenes térmicas garantiza una distribución uniforme del calor durante la simulación de fallas.

● Equipo de ingeniería experimentado especializado en protección de sistemas de media tensión y cumplimiento de IEEE32.

Experiencia global, proveedor confiable

● Proveedor comprobado de empresas de servicios públicos, empresas EPC, operadores mineros y desarrolladores de energía renovable en todo el mundo.

● Historial de exportaciones a más de 40 países, incluidos EE. UU., Canadá, Australia, Alemania, Arabia Saudita y Singapur.

● Amplia experiencia en aplicaciones de puesta a tierra neutra en los sectores industriales, de generación y distribución de energía.

Personalización infinita

● Voltajes del sistema: 6,3 kV a 35 kV (más altos disponibles con diseño personalizado).

● Corrientes de falla: 10 A a 2000 A (clasificaciones especiales disponibles).

● Clasificaciones de tiempo: de 5 segundos a 60 segundos (duraciones personalizadas disponibles).

● Valores de resistencia: 1Ω a 9999Ω (calculados por aplicación).

● Materiales del gabinete: SUS304 / SUS316 / Acero pintado / Personalizado.

● Opciones de monitorización: CTs / Sensores térmicos / Contactos de alarma / Monitorización remota.

● Terminaciones: Bushings de alta tensión / Cajas de cables / Personalizadas.

Entrega confiable y soporte de por vida

● Plazo de entrega estándar: 15 a 20 días para calificaciones estándar; 20-25 días para personalización.

● Documentación completa: informes de pruebas, certificaciones de materiales, declaraciones de cumplimiento IEEE32, declaraciones CE.

● Garantía de 12 meses con resolución remota de problemas y envío de repuestos.

● Soporte técnico disponible para la integración del sistema, coordinación de relés y puesta en servicio en sitio.
