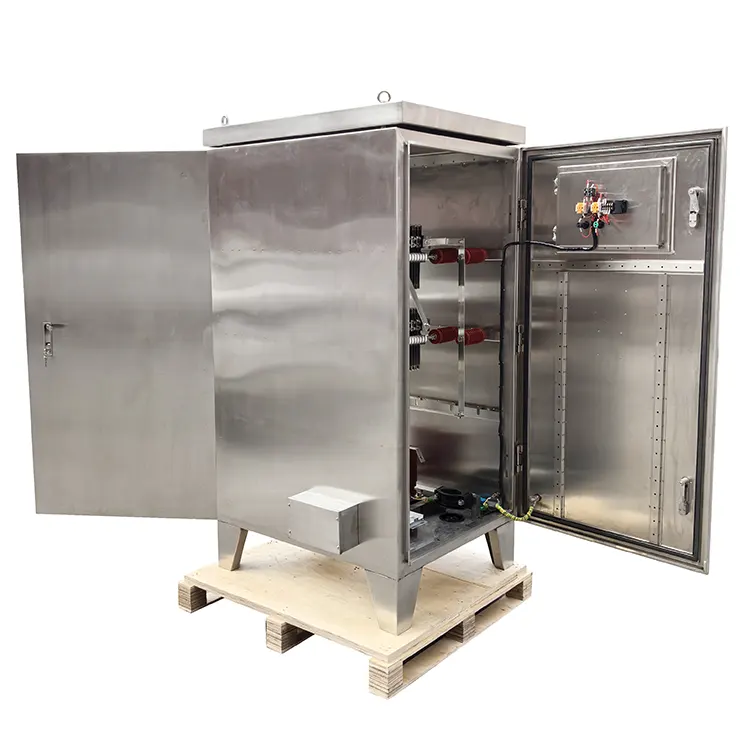

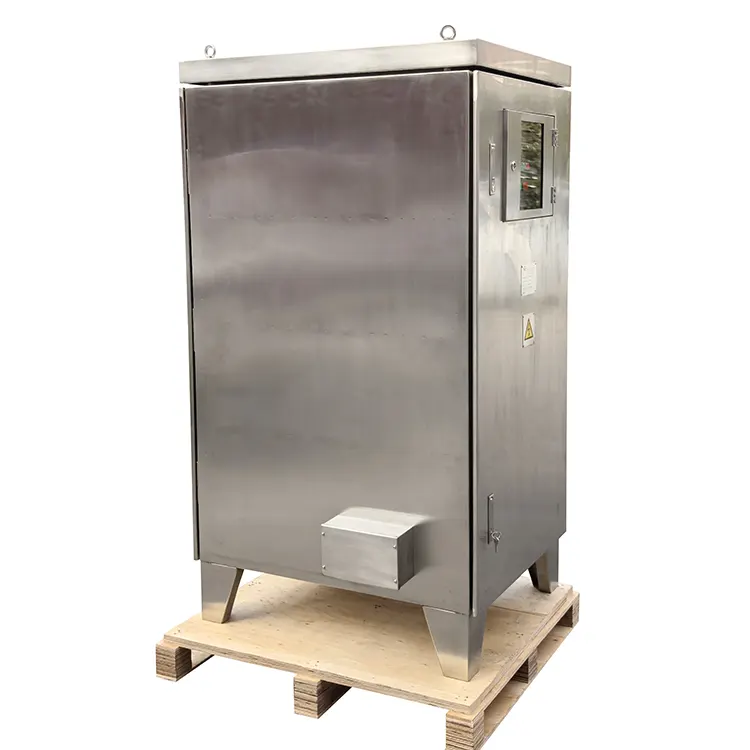

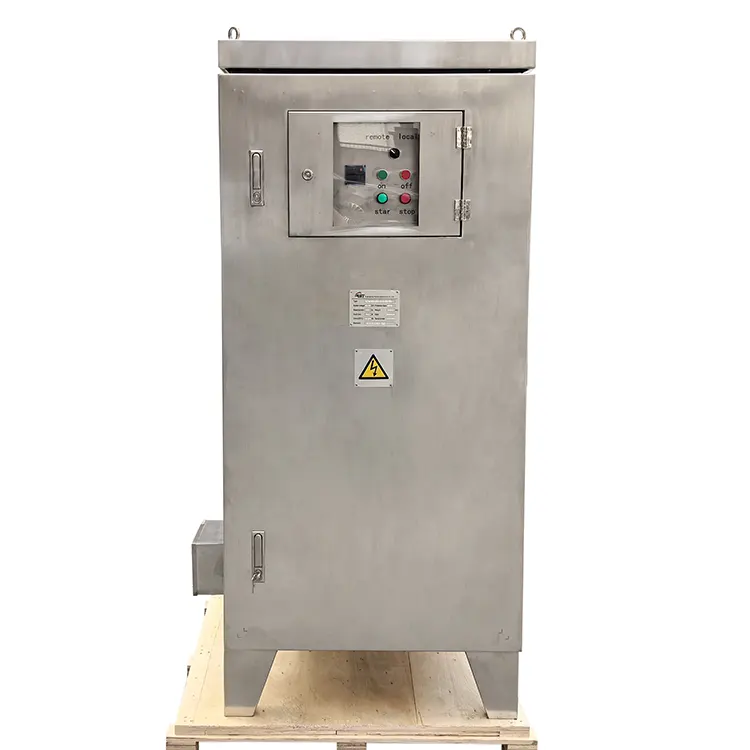

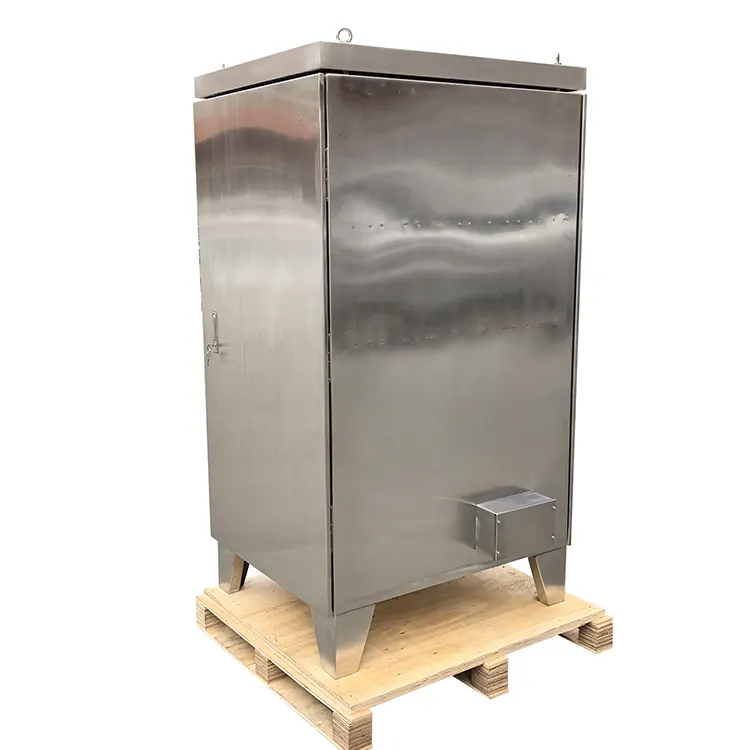

Resistencia de puesta a tierra neutra

Función del producto

La resistencia de puesta a tierra de neutro de RST Electric desempeña un papel indispensable en los sistemas eléctricos de media tensión modernos. En redes sólidamente conectadas a tierra o sin tierra, las fallas monofásicas a tierra pueden generar corrientes destructivas que dañan transformadores, cables y maquinaria giratoria, al tiempo que crean peligrosos potenciales de paso y contacto. Esta resistencia del sistema de energía aborda estos riesgos insertando una resistencia calculada con precisión entre el punto neutro del sistema y tierra, limitando la corriente de falla a tierra a un nivel manejable (generalmente entre 10 A y 2000 A) y al mismo tiempo permitiendo suficiente corriente para que los relés sensibles de falla a tierra detecten y aíslen el circuito afectado.

Rendimiento del producto

La filosofía de ingeniería detrás de esta resistencia de puesta a tierra neutra enfatiza la longevidad y el rendimiento en condiciones extremas. El elemento resistivo emplea una configuración tipo rejilla fabricada con aleaciones de acero inoxidable de alta calidad (SUS430 y SUS304), elegidas por su excepcional resistencia a la corrosión, coeficiente de temperatura estable de resistencia y capacidad para soportar ciclos térmicos repetidos durante eventos de falla sin degradación mecánica. Estos elementos se montan dentro de gabinetes robustos disponibles en múltiples opciones de materiales: acero inoxidable SUS304 para uso exterior estándar, SUS316 para entornos marinos y marinos que requieren una resistencia superior a la niebla salina o acero galvanizado pintado para instalaciones interiores rentables.

El rendimiento eléctrico se verifica mediante protocolos de prueba integrales. La resistencia del aislamiento supera los 100 MΩ, mientras que las pruebas de resistencia dieléctrica se realizan a niveles de 32 kV a 95 kV durante un minuto, según el voltaje del sistema. Las clasificaciones de nivel de impulso básico (BIL) varían de 60 kV a 170 kV, lo que garantiza que la resistencia pueda sobrevivir a rayos y transitorios de conmutación sin fallas en el aislamiento. Las clasificaciones de tiempo de 5 a 60 segundos se adaptan a varios esquemas de protección, con la resistencia diseñada para absorber toda la energía de falla mientras permanece dentro de los límites de temperatura. Como fabricante confiable de resistencias de puesta a tierra neutra en China, RST Electric combina más de 10 años de experiencia en ingeniería de resistencias de potencia con un profundo conocimiento de las prácticas de puesta a tierra globales para ofrecer componentes que cumplan con los estrictos requisitos de los servicios públicos, las instalaciones industriales y los desarrolladores de energía renovable en todo el mundo.

Especificación técnica

Características del producto

1.Resistencia a altas temperaturas: elementos de rejilla de acero inoxidable diseñados para resistir el estrés térmico extremo de las condiciones de corriente de falla sin distorsión, hundimiento o cambios significativos en la resistencia.

2.Características de resistencia estable: la aleación de bajo TCR garantiza que la resistencia permanezca dentro de tolerancias estrictas durante los ciclos de falla, manteniendo una limitación de corriente precisa.

3. Construcción mecánica robusta: las rejillas de acero inoxidable de alta resistencia con soportes reforzados resisten vibraciones, golpes y fuerzas magnéticas durante fallas.

4. Opciones de monitoreo integradas: transformadores de corriente opcionales para medición remota de corriente, sensores térmicos para protección contra sobretemperatura y contactos de alarma para integración SCADA.

5. Cumplimiento de IEEE32 e IEC: diseñado y probado para cumplir con los estándares internacionales para dispositivos de puesta a tierra neutros, lo que garantiza un rendimiento confiable y seguridad del operador.

6.Amplia cobertura de aplicaciones: adecuado para sistemas de 6,3 kV a 35 kV con corrientes de falla de 10 A a 2000 A, y se adapta a diversas filosofías de protección.

7. Clasificaciones de tiempo flexibles: disponibles desde 5 segundos hasta 60 segundos para cumplir con los requisitos específicos de coordinación de relés y eliminación de fallas.

8. Gabinetes resistentes a la corrosión: elección de materiales que incluyen SUS304, SUS316 y acero galvanizado pintado para una durabilidad óptima en cualquier entorno.

9. Altos niveles de aislamiento e impulso: las clasificaciones BIL de hasta 170 kV y la resistencia a la frecuencia de alimentación de hasta 95 kV garantizan la supervivencia de rayos y sobretensiones de conmutación.

10.Capacidad de ingeniería personalizada: clasificaciones de voltaje especiales, valores de resistencia, configuraciones de gabinete y paquetes de monitoreo disponibles para aplicaciones únicas.

Aplicaciones de productos

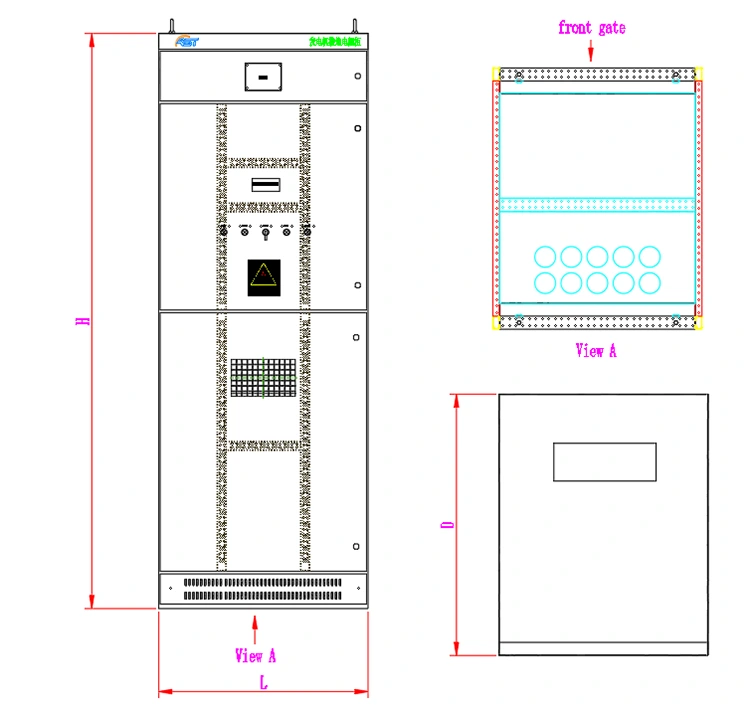

Dibujo y dimensiones.

Especificaciones L (mm) W (mm) H (mm) Peso (KG)

6,3 y 10 kv-10 ~ 200 A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

Paquete y envío

RST Electric implementa rigurosos protocolos de empaque para cada resistencia de puesta a tierra neutra:

● Embalaje apto para exportación: Cada NER está montado de forma segura sobre una plataforma de acero de alta resistencia y encerrado en un cajón de madera contrachapada hecho a medida y libre de fumigación que cumple con las normas ISPM 15 para envíos internacionales.

● Protección contra la humedad: Las unidades están envueltas en una película VCI (inhibidor de corrosión por vapor) con paquetes desecantes para evitar daños por condensación durante el transporte marítimo.

● Elevación y manipulación: etiquetado claro del centro de gravedad y puntos de elevación; Se proporcionan soportes de envío y barras separadoras para un manejo seguro de la grúa.

● Protección de los casquillos: Los casquillos de porcelana están protegidos con tapas resistentes a la intemperie y acolchado de espuma para evitar daños.

● Documentación: La documentación de envío completa incluye listas de empaque, informes de pruebas de fábrica certificados, certificados de materiales y soporte para el despacho de aduanas.

● Opciones de carga: Nos asociamos con transitarios experimentados en carga pesada para carga marítima FCL, carga de proyecto, carga fraccionada o carga aérea, según sea necesario.

Todas las unidades se someten a pruebas de aceptación de fábrica (FAT) completas presenciadas por representantes del cliente cuando sea necesario, incluida la medición de resistencia, la resistencia de aislamiento, la resistencia dieléctrica y la inspección visual.

Preguntas frecuentes

P: ¿Qué capacidades de fabricación principales posee RST Electric?

R: RST Electric es un fabricante certificado y con licencia completa en China, que se especializa en el diseño y producción de resistencias de puesta a tierra neutra desde hace más de 10 años. Tiene una capacidad de producción de integración vertical completa, que abarca desde la fabricación de componentes de la red, la producción de carcasas, el ensamblaje del producto terminado hasta la inspección y aceptación, todo lo cual se controla de forma independiente durante todo el proceso para garantizar una calidad del producto estable y trazable, y para eliminar los riesgos de calidad causados ​​por la subcontratación en cada etapa. Contamos con una fábrica con certificación ISO 9001, equipada con líneas de producción dedicadas a resistencias de rejilla de acero inoxidable y componentes de media tensión. Cada resistencia de conexión a tierra se someterá a pruebas de rutina 100 % antes de salir de fábrica, cubriendo indicadores básicos como el valor de resistencia, la resistencia de aislamiento y la tensión soportada de frecuencia industrial. Al mismo tiempo, también se llevarán a cabo pruebas de tipo como impulso de rayo (BIL), verificación de aumento de temperatura y capacidad de corriente a corto plazo para garantizar de manera integral que el rendimiento del producto cumpla con los estándares. Además, nuestro equipo de ingeniería tiene mucha experiencia y se enfoca en el diseño de sistemas de puesta a tierra, la aplicación de estándares IEEE32/IEC y la coordinación de protecciones. Pueden controlar completamente la compatibilidad del producto desde el diseño hasta la producción.

P: ¿Qué parámetros de personalización admite la resistencia a tierra neutra?

R: RST Electric ofrece servicios integrales de personalización. Los parámetros se pueden ajustar de manera flexible según los escenarios de aplicación reales de los clientes para satisfacer diversas necesidades personalizadas. El voltaje del sistema generalmente cubre de 6,3 kV a 35 kV y se pueden lograr voltajes más altos mediante un diseño personalizado. La corriente de falla admite de 10 A a 2000 A y se pueden desarrollar valores nominales especiales según sea necesario. La clasificación de tiempo es de 5 a 60 segundos y la duración específica se puede personalizar. El valor de resistencia se puede calcular según el escenario de aplicación, desde 1 Ω hasta 9999 Ω. Además, el material de la carcasa se puede seleccionar entre acero inoxidable SUS304, SUS316, acero pintado o aleaciones personalizadas. El nivel de protección se puede ajustar de IP23 a IP65 según el entorno del sitio. Al mismo tiempo, se pueden equipar transformadores de corriente (CT), sensores térmicos, contactos de alarma e interfaces de monitoreo remoto para cumplir completamente con los requisitos de protección de puesta a tierra de diferentes industrias.

P: ¿Su empresa tiene experiencia en suministro global?

R: RST Electric tiene una amplia experiencia en suministro global. Es un proveedor confiable para contratistas EPC, compañías eléctricas, operadores industriales y desarrolladores de energía renovable en los cinco continentes. Nuestros productos se han exportado a más de 40 países y regiones, cubriendo mercados importantes como el Reino Unido, Alemania, los Emiratos Árabes Unidos, Arabia Saudita, Australia, Singapur y Sudáfrica. Hemos acumulado una profunda experiencia en la industria en la aplicación de Resistencias de Puesta a Tierra Neutra y estamos familiarizados con diferentes estándares nacionales e internacionales. Podemos cumplir con precisión los requisitos de cumplimiento de varios clientes, ya sea para sistemas de energía, plantas industriales o proyectos de energía renovable. Podemos proporcionar soluciones de resistencia de puesta a tierra neutra confiables y altamente adaptables para ayudar a los clientes a lograr una protección de puesta a tierra segura para sus sistemas.

P: ¿Cuál es el tiempo de entrega? ¿Cuáles son los materiales de soporte y garantías postventa?

R: RST Electric tiene una capacidad de producción estable y puede responder eficientemente a las demandas de los pedidos de los clientes. Para la resistencia de puesta a tierra neutra estándar con especificaciones regulares, el plazo de entrega es de 30 a 45 días hábiles; Para productos personalizados, el tiempo de entrega es de 45 a 60 días hábiles, lo que garantiza que no afecte el progreso del proyecto de los clientes. Cada lote de productos irá acompañado de documentos técnicos completos, incluidos informes de prueba, certificados de materiales, declaración de cumplimiento IEEE32, declaración IEC y manual de operación y mantenimiento, que es conveniente para que los clientes acepten, revisen el cumplimiento y utilicen posteriormente. Ofrecemos un servicio de garantía de 24 meses. Confiando en la red global de repuestos, podemos proporcionar diagnóstico remoto de fallas y entrega rápida de repuestos. Al mismo tiempo, también podemos brindar servicios de valor agregado, como soporte de depuración en el sitio de acuerdo con las necesidades del cliente, y brindar protección total para el proyecto del cliente durante todo el proceso.

P: ¿Qué ventajas tiene elegir RST Electric en términos de coste de adquisición y relación calidad-precio?

R: Nos adherimos al modelo de suministro directo de fábrica, sin aumentos de precios de nivel medio. El precio es completamente transparente, lo que permite a los clientes comprar resistencias de puesta a tierra neutra de alta calidad a un costo más razonable, mejorando significativamente la relación calidad-precio de la adquisición. Al mismo tiempo, nuestros productos se fabrican mediante todo el proceso de producción independiente y se someten a estrictas inspecciones, lo que garantiza una calidad estable y una larga vida útil, lo que puede reducir eficazmente los costos de mantenimiento y reemplazo en el futuro. Además, nuestro equipo de ingeniería puede optimizar el diseño del producto en función de los requisitos del proyecto del cliente, al tiempo que garantiza que el rendimiento cumpla con los estándares, brindando a los clientes soluciones más rentables que equilibran la calidad del producto, el cumplimiento y los costos de adquisición, lo que permite a los clientes lograr una protección de puesta a tierra del sistema de alta seguridad y bajo costo.
