Resistencia de potencia de película gruesa TO247

La resistencia de potencia de película gruesa TO247 de RST Electric representa el siguiente paso en el empaquetado de resistencias de potencia, ya que ofrece un manejo de potencia significativamente mayor que los dispositivos TO220 tradicionales y, al mismo tiempo, mantiene un factor de forma familiar y fácil de montar. Diseñado para aplicaciones donde 35W o 50W son insuficientes pero resistencias de montaje en chasis más grandes no son prácticas, esta resistencia de montaje en disipador de calor ofrece 100W a una temperatura de caja de 25°C (3,5W sin disipador de calor) en un paquete compacto TO247. La interfaz de montaje de un solo tornillo simplifica la integración mecánica, lo que permite a los ingenieros conectar el dispositivo directamente a un disipador de calor o chasis utilizando materiales de interfaz térmica para una transferencia de calor óptima.

Arquitectura optimizada

La construcción interna de esta resistencia de película gruesa de alta potencia está optimizada tanto para el rendimiento eléctrico como para la eficiencia térmica. Se deposita una capa resistiva de alta estabilidad sobre un sustrato de alúmina, que luego se une con alambre al marco de cables y se encapsula en un paquete de plástico moldeado resistente. Esta construcción proporciona propiedades de aislamiento excepcionales, soporta 1800 VCA y mantiene una resistencia de aislamiento superior a 10 GΩ. La naturaleza no inductiva de la tecnología de película gruesa garantiza una inductancia parásita mínima, lo que hace que el PRT100 sea adecuado para circuitos de conmutación de alta frecuencia y aplicaciones transitorias rápidas.

Adaptación estricta de la escena.

La serie PRT100 cubre un amplio rango de resistencia de 0,2 Ω a 1 MΩ, con opciones de TCR de ±50 ppm/°C (para valores de precisión >10 Ω) a ±300 ppm/°C (para rangos de resistencia baja o alta). Las tolerancias estándar incluyen ±1 %, ±5 % y ±10 %, y se adaptan tanto a instrumentación de alta precisión como a aplicaciones de potencia de uso general. Con un rango de temperatura de funcionamiento ampliado de -65 °C a +175 °C, esta resistencia TO247 es ideal para entornos hostiles donde la confiabilidad es primordial. Como fabricante confiable de resistencias de potencia de película gruesa To247 en China, RST Electric combina más de 10 años de experiencia en ingeniería de película gruesa con fabricación de precisión para ofrecer componentes que brinden un rendimiento confiable y estable en los circuitos electrónicos de potencia más exigentes.

Especificación técnica

Especificación estándar

Rendimiento eléctrico

● Materiales del cable conductor: Cobre estañado

● Par máximo: 0,9 Nm

● La potencia nominal a 25°C del PRT100 es de 3,5 W sin placa disipadora de calor.

● El límite de potencia depende de la temperatura de la superficie del paquete.

● La crema disipadora de calor debe aplicarse correctamente.

¿Cuáles son las ventajas de nuestra resistencia de potencia de película gruesa To247 en comparación con las de nuestros competidores?

1. Alta densidad de potencia: 100 W a una temperatura de carcasa de 25 °C, lo que permite diseños compactos de alta potencia sin la necesidad de voluminosas resistencias montadas en el chasis.

2.Paquete estándar de la industria TO247: el tamaño familiar con montaje de un solo tornillo simplifica la integración mecánica y la gestión térmica.

3.Rango de temperatura extendido: funciona de -65 °C a +175 °C, adecuado para entornos industriales, automotrices y aeroespaciales hostiles.

4.Capacidad de alto voltaje: el voltaje de trabajo máximo de 700 V y la rigidez dieléctrica de 1800 VCA garantizan un funcionamiento seguro en circuitos de alto voltaje.

5.Amplio rango de resistencia: de 0,2 Ω a 1 MΩ en una sola serie, que cubre aplicaciones desde detección de alta corriente hasta división de voltaje de alta impedancia.

6.Construcción no inductiva: la tecnología de película gruesa minimiza la inductancia parásita, lo que la hace ideal para aplicaciones de conmutación y amortiguación de alta frecuencia.

7. Tolerancias de precisión: disponibles en ±1 %, ±5 % y ±10 % para cumplir con requisitos de alta precisión y de uso general.

8. Opciones de TCR bajo: tan solo ±50 ppm/°C para valores de precisión >10 Ω, lo que garantiza un rendimiento estable en todas las variaciones de temperatura.

9.Excelente aislamiento: resiste 1800 VCA con una resistencia de aislamiento >10 GΩ, lo que garantiza la seguridad en circuitos de alto voltaje.

10.Construcción robusta: la carcasa de plástico moldeado protege el elemento resistivo del estrés mecánico, la humedad y los contaminantes.

Aplicaciones de productos

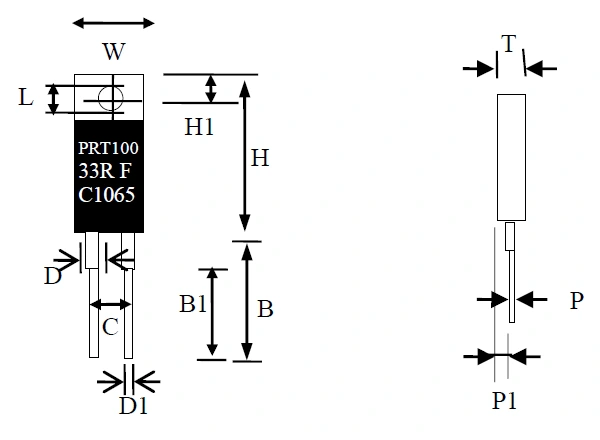

Dibujo y dimensiones:

Modo de transporte

Para garantizar que nuestras resistencias no sufran daños durante todo el proceso de transporte, hemos desarrollado un plan detallado de embalaje y transporte, teniendo en cuenta tanto la protección como la adaptabilidad, para salvaguardar la calidad del producto de forma integral.

Cuando se envían a granel, todas las resistencias de potencia de película gruesa To247 se empaquetan utilizando tubos antiestáticos o bandejas especiales, que se ajustan con precisión a las dimensiones del embalaje. Esto no sólo evita eficazmente que los pasadores se doblen o deformen, sino que también protege las almohadillas de montaje contra golpes o desgaste, evitando cualquier impacto en la instalación posterior y el rendimiento eléctrico.

Para proteger los pasadores, utilizamos tapas de espuma o almohadillas moldeadas de plástico para la fijación, asegurando que los pasadores permanezcan rectos en todo momento. No es necesaria ninguna corrección posterior por parte del comprador, lo que mejora la eficiencia del montaje.

Servicio de embalaje

Además, ofrecemos servicios de embalaje de cinta en rollo personalizados bajo demanda, que son adecuados para líneas de montaje automatizadas y ayudan a los compradores a mejorar la eficiencia de la producción. Cada lote de productos viene con una lista de empaque detallada y un certificado de inspección adjunto, lo que facilita la verificación y aceptación de los compradores y garantiza que cada resistencia de potencia de película gruesa To247 cumpla con los requisitos de especificación. Los métodos de envío son flexibles y pueden adaptarse a diferentes cantidades de compra. Los pedidos de lotes pequeños se envían a través de servicios de mensajería internacionales como DHL, FedEx y UPS, con entrega rápida; los pedidos de lotes medianos se transportan por vía aérea, equilibrando el tiempo y el costo de entrega; Los pedidos de grandes lotes se envían por mar, lo que reduce significativamente los costos de transporte. Vale la pena señalar que todas las resistencias se someten a pruebas 100 % eléctricas antes del embalaje, con especial atención en verificar el valor de resistencia, la tolerancia y la verificación TCR de muestreo para garantizar que los productos entregados cumplan con los estándares.

Cinco razones para elegir RST Electric

Bien experimentado

Con diez años de profundo desarrollo y acumulación, RST Electric se ha convertido en un socio preferido para los compradores globales. Su principal fortaleza se centra en las capacidades exclusivas para escenarios de alta potencia, lo que lo distingue de los fabricantes comunes y cumple plenamente con los estrictos requisitos de compra. Como fabricante legalmente certificado en China, nos dedicamos a la investigación y producción de resistencias de potencia de película gruesa To247 durante más de 10 años. Somos un fabricante profesional en el campo de la tecnología de película gruesa y logramos el autocontrol de todo el proceso, desde la deposición de película gruesa, el ajuste fino del láser, el ensamblaje de componentes hasta la inspección del producto. No existen vínculos de subcontratación, lo que garantiza la consistencia de la calidad del producto desde el principio y elimina las desviaciones de desempeño causadas por descuidos en el control de procesos.

Suministro directo de fábrica

El modelo de suministro directo de fábrica es una de nuestras principales competencias. Todas las resistencias se envían directamente desde la fábrica sin ningún margen de beneficio de intermediarios. Los precios son transparentes y rastreables, lo que permite a los compradores adquirir resistencias de alta calidad y potencia a costos más favorables. Al mismo tiempo, contamos con una base de producción certificada ISO 9001 equipada con una línea de producción exclusiva de resistencias de potencia de película gruesa To247. Cada producto se somete a pruebas 100% eléctricas. Podemos proporcionar pruebas de muestreo de acuerdo con los estándares MIL-PRF-55342 y AEC-Q200 según los requisitos de compra. Nuestro equipo de ingeniería profesional tiene amplia experiencia en electrónica de alta potencia y gestión térmica, y puede brindar soporte técnico específico para resolver diversos problemas en el proceso de integración de productos para los compradores.

Cooperación Global

Tenemos una amplia experiencia en cooperación global y nos hemos convertido en un proveedor confiable para fabricantes globales de fuentes de alimentación, empresas de electrónica automotriz y productores de controles industriales. Nuestros productos se exportan a más de 40 países, incluidos Alemania, Estados Unidos y Japón. Conocemos bien los estándares y requisitos de diferentes industrias y regiones, y podemos cumplir con precisión los requisitos de uso de varios escenarios de alta potencia.

Personalización de soporte

En términos de servicios personalizados, podemos ofrecer una gama completa de personalización, que incluye 100 W y potencia personalizada, 0,2 Ω a 1 MΩ y valores de resistencia especiales, tolerancia de ±0,5 % a ±10 %, múltiples opciones de TCR, así como servicios personalizados como formación de pines y cribado especial, que satisfacen perfectamente las necesidades exclusivas de diferentes compradores.

Servicio postventa

Ofrecemos garantías integrales de entrega y postventa. Los productos de tamaño estándar se pueden entregar en un plazo de 10 a 15 días, mientras que los productos personalizados tienen un plazo de entrega de 15 a 25 días, que se puede adaptar de manera flexible a los planes de producción de los compradores. Junto con los productos, proporcionamos documentos completos, como informes de pruebas, certificaciones de materiales, declaraciones RoHS/REACH, etc., para cumplir con los requisitos de las auditorías de cumplimiento. Todos los productos disfrutan de una garantía de 12 meses. Durante el período de garantía, ofrecemos diagnóstico remoto de fallas, servicios de entrega de repuestos y equipos técnicos profesionales que brindan soporte completo para la integración del producto durante todo el proceso, garantizando que los compradores no tengan preocupaciones durante todo el proceso y logrando verdaderamente una cooperación beneficiosa para todos.
