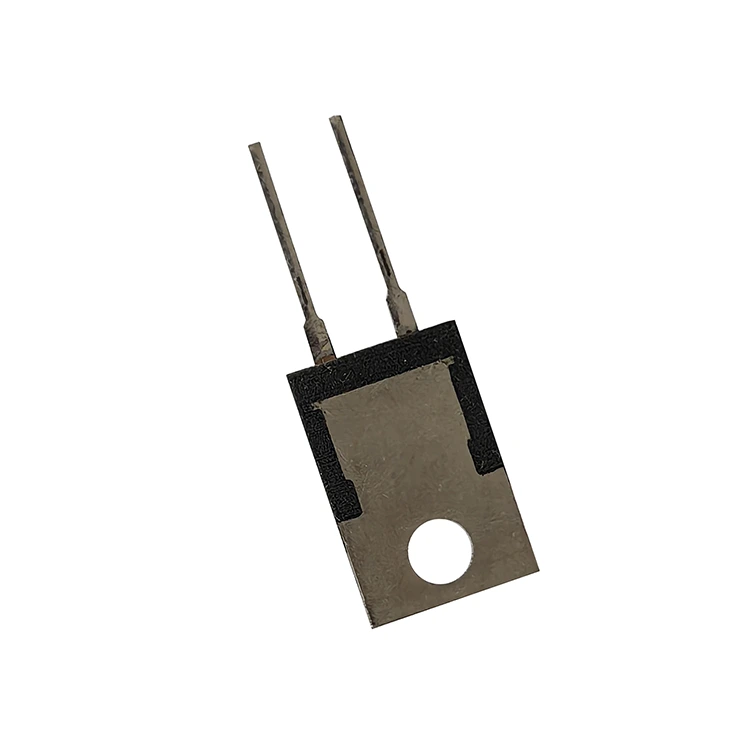

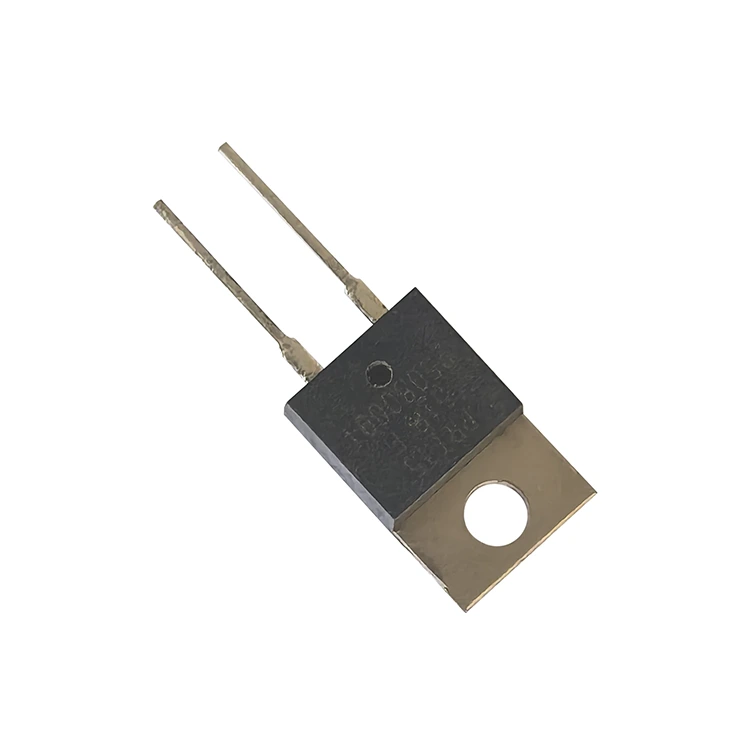

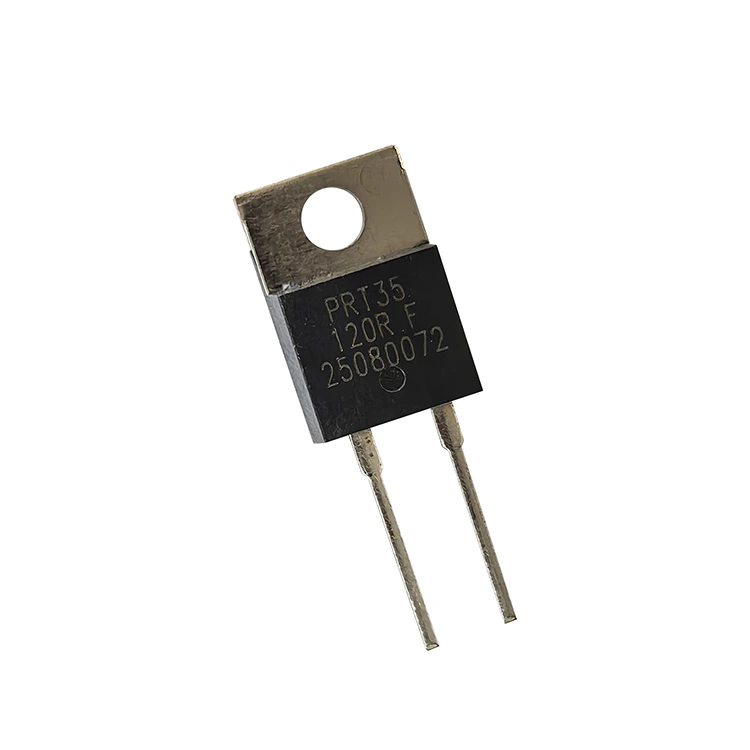

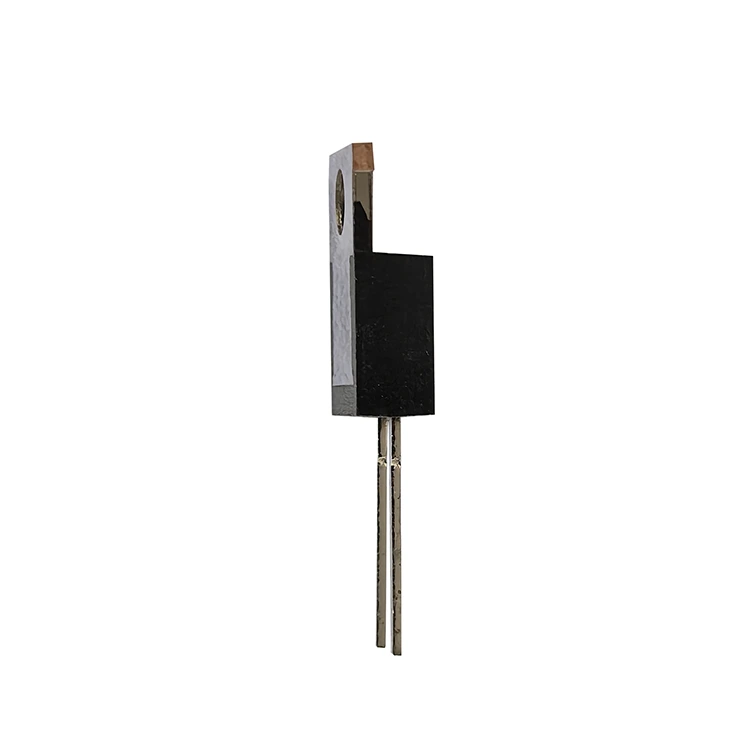

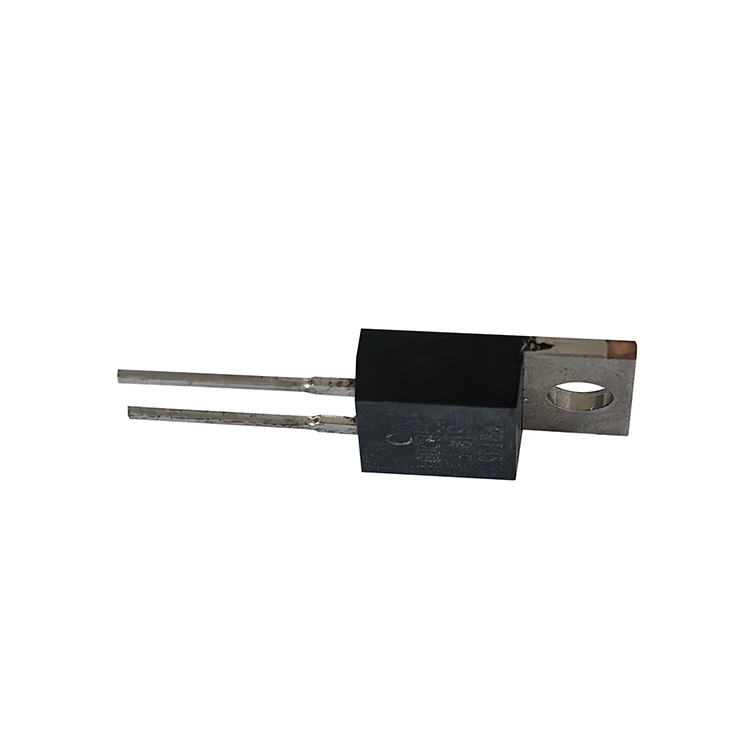

Resistencia de potencia de película gruesa TO220

La resistencia de potencia de película gruesa TO220 de RST Electric cierra la brecha entre las resistencias de potencia de orificio pasante tradicionales y los dispositivos avanzados de montaje en superficie, ofreciendo el rendimiento térmico de un componente montable en disipador de calor en una huella TO220 familiar. Esta resistencia de montaje en disipador de calor está diseñada para aplicaciones donde el espacio en la placa es escaso pero los requisitos de disipación de energía exceden lo que los componentes SMD pueden manejar. El paquete TO220 permite la instalación con un solo tornillo directamente en un chasis o disipador de calor, utilizando materiales de interfaz térmica para transferir eficientemente el calor lejos del elemento resistivo.

Estructura interna

La construcción interna de esta resistencia de película gruesa de potencia consiste en una capa resistiva de alta estabilidad depositada sobre un sustrato de alúmina, que luego se une con alambre al marco de cables y se encapsula en un paquete de plástico moldeado. Esta construcción proporciona excelentes propiedades de aislamiento, soporta voltajes de hasta 1800 VCA y mantiene una resistencia de aislamiento superior a 10 GΩ. La naturaleza no inductiva de la tecnología de película gruesa garantiza una inductancia parásita mínima, lo que hace que la serie PRT sea adecuada para circuitos de conmutación de alta frecuencia donde las resistencias bobinadas introducirían un cambio de fase inaceptable.

Clasificación de potencia

La serie PRT está disponible en dos potencias:

● PRT35: 35 W a una temperatura de caja de 25 °C (2,5 W sin disipador de calor)

● PRT50: 50 W a una temperatura de caja de 25 °C (3 W sin disipador de calor)

Los valores de resistencia varían de 0,1 Ω a 1 MΩ, con opciones de TCR que van desde ±50 ppm/°C (para valores de precisión superiores a 10 Ω) hasta ±300 ppm/°C (para rangos de resistencia baja o alta). Las tolerancias estándar incluyen ±0,5%, ±1%, ±5% y ±10%, y se adaptan tanto a instrumentación de alta precisión como a aplicaciones de potencia de uso general. Como fabricante confiable de resistencias de potencia de película gruesa To220 en China, RST Electric combina más de 10 años de experiencia en ingeniería de película gruesa con fabricación de precisión para ofrecer componentes que brinden un rendimiento confiable y estable en circuitos electrónicos de potencia exigentes.

Especificación técnica

TCR por rango de resistencia

Rendimiento eléctrico

● Materiales del cable conductor: Cobre estañado

● Par máximo: 0,9 Nm

● El límite de potencia depende de la temperatura de la superficie del paquete.

● Medición de temperatura necesaria para medir la parte central de la placa del disipador de calor.

● La crema disipadora de calor debe aplicarse correctamente.

¿Cuáles son las principales ventajas de la resistencia de potencia de película gruesa To220?

1.Paquete estándar TO220: el tamaño estándar de la industria con montaje de un solo tornillo simplifica la integración mecánica y la gestión térmica.

2. Alta densidad de potencia: 35 W (PRT35) o 50 W (PRT50) a una temperatura de caja de 25 °C, lo que permite diseños de etapa de potencia compactos.

3.Amplio rango de resistencia: de 0,1 Ω a 1 MΩ en una sola serie, que cubre aplicaciones desde detección de corriente hasta división de voltaje de alta impedancia.

4.Excelente aislamiento: resiste rigidez dieléctrica de 1800 VCA con resistencia de aislamiento >10 GΩ, lo que garantiza la seguridad en circuitos de alto voltaje.

5.Construcción no inductiva: la tecnología de película gruesa minimiza la inductancia parásita, ideal para aplicaciones de conmutación de alta frecuencia.

6. Tolerancias de precisión: disponibles en ±0,5 %, ±1 %, ±5 % y ±10 % para cumplir con requisitos de alta precisión y de uso general.

7.Opciones de TCR bajo: tan solo ±50 ppm/°C para valores de precisión >10 Ω, lo que garantiza un rendimiento estable en todas las variaciones de temperatura.

8.Fácil montaje: montaje con tornillo M3 único con par máximo de 0,9 Nm; Los cables están estañados para conexiones de soldadura confiables.

9.Aplicaciones versátiles: adecuadas para conmutar fuentes de alimentación, circuitos amortiguadores, amplificadores de potencia, regulación de voltaje y carga de pulsos.

10.Construcción robusta: la caja de plástico moldeado protege el elemento resistivo del estrés mecánico y los contaminantes ambientales.

Aplicaciones de productos

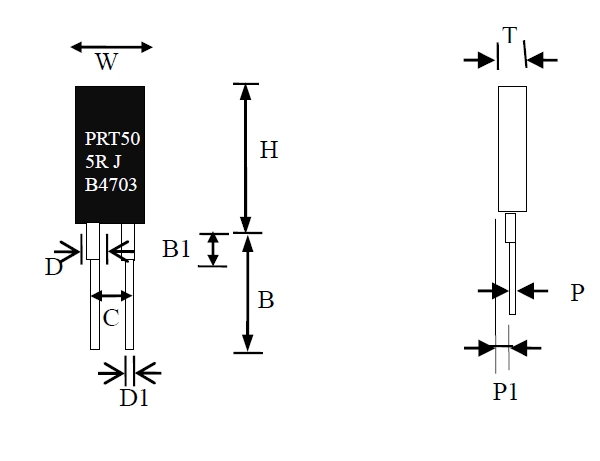

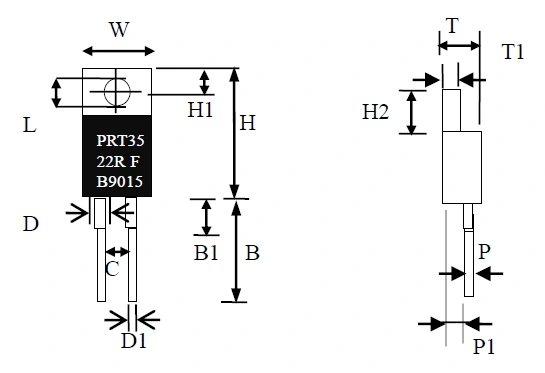

Dibujo y dimensiones.

Instrucciones de embalaje y transporte

Nuestra empresa controla estrictamente cada paso del transporte para garantizar que la resistencia de potencia de película gruesa To220 llegue de forma segura.

Para el transporte a granel, se utilizan tubos o paletas antiestáticos para el embalaje. Cada resistencia está sellada de forma independiente en una bolsa antiestática, acompañada de un acolchado de espuma, que previene eficazmente que los pasadores se doblen y dañen los componentes; Se fija espuma adicional en el extremo del pasador para evitar golpes durante el transporte. También se brindan servicios de embalaje personalizados, lo que permite ajustar las especificaciones de embalaje según los requisitos de compra.

Antes de que cada resistencia salga de fábrica, se somete a pruebas 100% eléctricas. Sólo se envasan aquellos que pasan la prueba. El envío incluye una lista de empaque, informe de inspección y otros materiales completos. El método de envío es flexible. Los pedidos de lotes pequeños se transportan mediante servicios de mensajería internacionales como DHL o FedEx, los pedidos de lotes medianos por transporte aéreo y los pedidos de lotes grandes por transporte marítimo, equilibrando eficiencia y costo. El almacenamiento debe realizarse en un ambiente seco y bien ventilado, lejos de sustancias corrosivas, para evitar afectar el rendimiento del producto.

Ventaja del suministro directo de fábrica

Como fabricante especializado en la investigación y producción de resistencias de potencia de película gruesa To220, tenemos más de 10 años de experiencia en la industria, logrando un autocontrol completo del proceso, desde la selección de aleaciones, la deposición de película gruesa hasta la inspección del producto, sin ningún paso intermedio. El modelo de suministro directo de fábrica elimina la prima que cobran los intermediarios, lo que permite a los compradores obtener productos de alta calidad a precios más favorables. Al mismo tiempo, podemos ofrecer una producción personalizada según los requisitos, coincidiendo con precisión con los escenarios de uso reales en cuanto a valor de resistencia, potencia y especificaciones de pines.

Contamos con un completo sistema de producción y hemos obtenido la certificación de calidad ISO 9001. Cada producto se somete a pruebas estrictas y cumple con los estándares de uso industrial y automotriz. También contamos con un equipo de ingeniería profesional que puede brindar soporte técnico y optimización de soluciones, ayudando a los compradores a completar de manera eficiente la integración del producto.

Preguntas frecuentes

1.Pregunta: ¿Qué tan efectiva es la protección del empaque?

Respuesta: Utilizamos embalajes antiestáticos y acolchados de espuma. Para el transporte a granel utilizamos cajas de cartón especiales. Hay fijaciones adicionales en los pasadores, que pueden prevenir eficazmente golpes y daños durante el transporte. Al mismo tiempo, se proporciona un informe de inspección con la mercancía para garantizar la integridad de los productos.

2. Pregunta: ¿A qué escenarios se puede aplicar la resistencia de potencia de película gruesa To220?

Respuesta: Es principalmente adecuado para escenarios como suministro de energía, control industrial y electrónica automotriz. Admite personalización de dimensiones completas, incluida potencia, valor de resistencia, especificaciones de pines, tipo de terminal, etc. Se puede ajustar según las necesidades reales para satisfacer diferentes escenarios de uso.

3. Pregunta: ¿Está garantizada la calidad del producto?

Respuesta: El producto ha sido sometido a pruebas estrictas y cumple con los estándares de confiabilidad a nivel automotriz. Viene con una garantía de 12 meses. También ofrece servicios de diagnóstico remoto de fallas y reposición de repuestos. Con el producto se proporciona un informe de prueba completo y documentos de calificación, lo que garantiza una compra sin preocupaciones durante todo el proceso.

4. Pregunta: ¿Cuánto dura el ciclo de entrega?

Respuesta: Ofrecemos suministro directo de fábrica, lo que permite un ajuste flexible del ciclo de producción. Para los modelos estándar el plazo de entrega es de 10-15 días laborables. Para modelos personalizados, es de 15 a 25 días hábiles. El tiempo de entrega se puede ajustar según los requisitos de compra y también se proporciona soporte técnico.
