Banco de carga de refrigeración líquida de 200kw 380v

El banco de carga refrigerado por líquido de 200 kW y 380 V de RST Electric representa un cambio de paradigma en la tecnología de pruebas de alta potencia. Alojado en un gabinete de rack estándar de 42U (W600×D1400×H1800mm), este banco de carga de refrigeración líquida de 200 kW y 380 V elimina la necesidad de controladores de aire masivos o sistemas de extracción de instalaciones al transferir calor directamente a la infraestructura de refrigeración líquida existente de una instalación. El sistema cuenta con un circuito de refrigerante de acero inoxidable 304 con conexiones de entrada/salida DN32, capaz de manejar caudales de hasta 200 l/min (12 m³/h) a presiones de diseño de 0,4 MPa.

Los sensores de temperatura de precisión monitorean las temperaturas del refrigerante de entrada/salida, manteniendo una carga térmica estable con un aumento de temperatura de ≤15 °C a máxima potencia y una caída de presión de ≤5 psi. El propio banco de carga resistivo ofrece una resolución en pasos de 5 kW con una precisión de carga de ±2 %, lo que permite una simulación granular de cargas de TI del mundo real. Las opciones de control incluyen pantalla táctil HMI local, software de PC remoto, RS485/Modbus RTU y capacidades completas de registro de datos.

Como fabricante líder de bancos de carga con refrigeración líquida de 200 kW en China, RST Electric combina más de 15 años de experiencia en resistencias de potencia con tecnología de refrigeración líquida de vanguardia para ofrecer soluciones que cumplan con los exigentes requisitos de los centros de datos de próxima generación y las instalaciones informáticas de alto rendimiento.

Especificación técnica

Características del producto

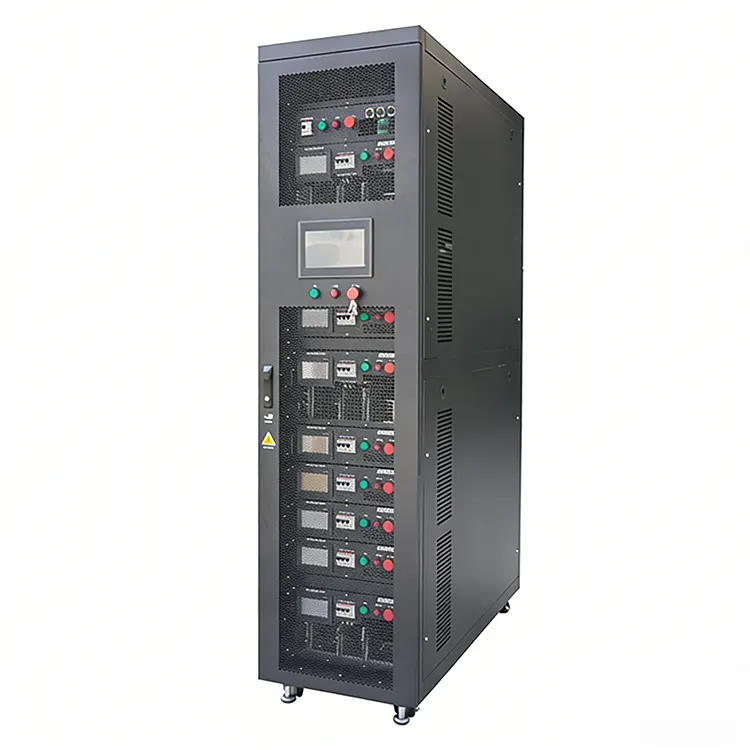

1.Densidad de potencia ultraalta: ofrece 200 kW en un espacio compacto de 42U, ideal para entornos de centros de datos con espacio limitado.

2.Funcionamiento silencioso: elimina el ruido tradicional del ventilador del banco de carga; solo la bomba de circulación genera un sonido mínimo (<65 dB), lo que la hace adecuada para espacios de oficina o laboratorio ocupados.

3.Gestión térmica precisa: el monitoreo en tiempo real del caudal, la temperatura de entrada/salida y la caída de presión permite una validación precisa de la CDU y del sistema de enfriamiento.

4.Circuito de refrigerante de acero inoxidable: la construcción de acero inoxidable 304 con conexiones de triple abrazadera DN32 garantiza resistencia a la corrosión y compatibilidad con diversos medios de refrigeración.

5.Conexiones redundantes: los puertos dobles de entrada/salida (1+1 redundantes) permiten la conexión a sistemas de refrigeración primarios y de respaldo sin necesidad de reconfiguración.

6.Suite de seguridad integral: incluye detección de fugas de líquido, protección contra fallos de flujo y apagado por exceso de temperatura, algo fundamental para entornos sensibles de centros de datos.

7. Carga de alta resolución: los incrementos de 5 kW permiten una simulación precisa de los perfiles de energía del rack de servidores desde carga parcial hasta carga completa.

8.Operación independiente: no depende del aire acondicionado de las instalaciones para eliminar el calor; El calor se rechaza directamente a través de la infraestructura de refrigeración líquida del cliente.

9.Simulación del mundo real: emula con precisión las características térmicas y eléctricas de bastidores de servidores de alta densidad (>30 kW por bastidor) para la validación de refrigeración D2C (directo al chip).

10.Adquisición avanzada de datos: registra y registra todos los parámetros críticos para el análisis y la generación de informes posteriores a la prueba.

Aplicaciones de productos

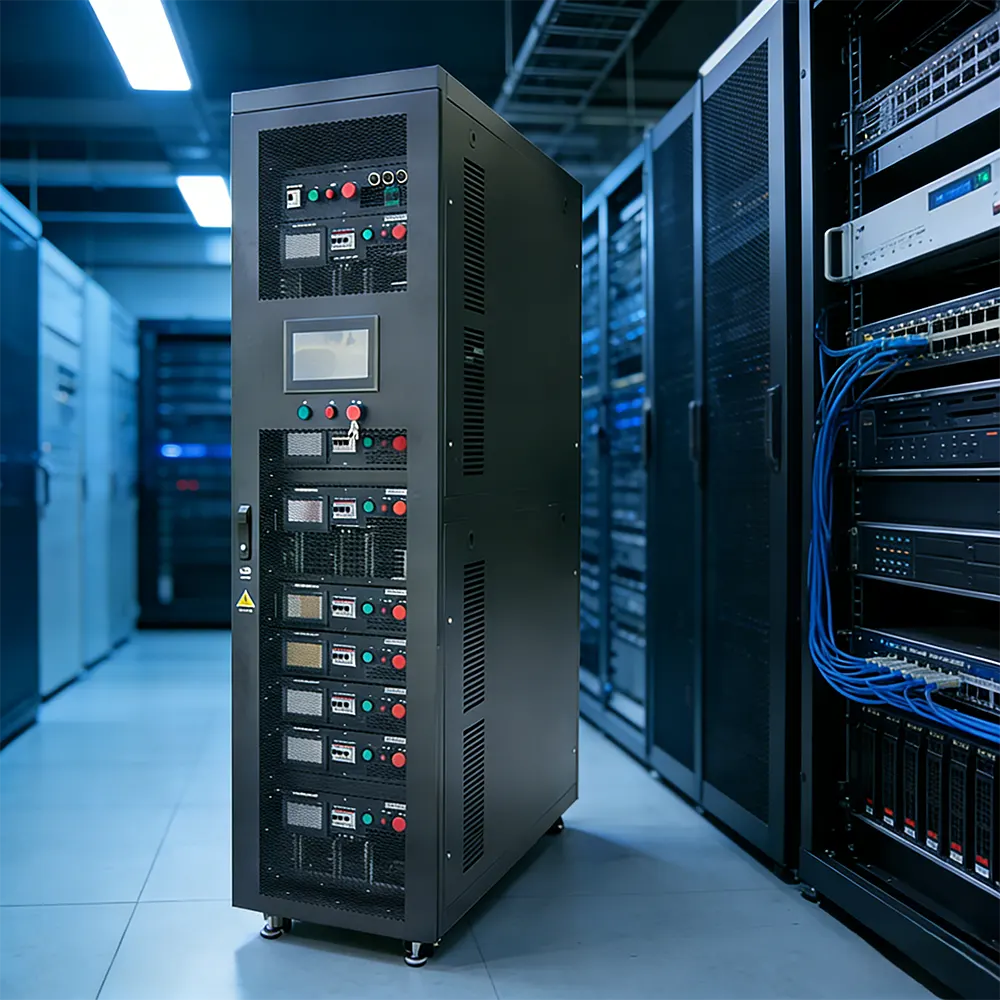

● Pruebas de CDU del centro de datos: valida el rendimiento de las unidades de distribución de refrigerante (CDU) bajo cargas de TI simuladas de hasta 200 kW.

● Desarrollo de servidores con refrigeración líquida: proporciona cargas térmicas controladas para probar sistemas de refrigeración por inmersión y directo al chip en laboratorios de investigación y desarrollo.

● Estudios de gestión térmica de instalaciones: caracteriza la capacidad de rechazo de calor de la infraestructura de refrigeración del centro de datos en diversos escenarios de carga.

● Computación de alto rendimiento (HPC): simula la salida térmica de grupos de GPU y bastidores informáticos de alta densidad para optimizar la refrigeración.

● Entornos de laboratorio y pruebas: permite realizar pruebas de energía silenciosas, limpias y eficientes en espacios acústicamente sensibles o con calidad del aire controlada.

● Puesta en servicio del centro de datos a hiperescala: valida la integración de sistemas de refrigeración líquida con la infraestructura de monitoreo y distribución de energía.

● Validación de actualización del sistema de enfriamiento: prueba la capacidad de los sistemas de enfriamiento actualizados o modificados antes de la implementación de TI en vivo.

Acerca del paquete

El banco de carga con refrigeración líquida de 200 kW y 380 V es un equipo diseñado con precisión que requiere un manejo cuidadoso durante el transporte. RST Electric empaqueta cada unidad con las siguientes medidas de protección:

● Unidad atornillada de forma segura a una plataforma de servicio pesado con soportes amortiguadores de vibraciones

● Envuelto en una película VCI impermeable para evitar la entrada de humedad.

● Encerrado en una caja de madera contrachapada personalizada con acolchado de espuma en puntos críticos

● Todas las conexiones de refrigerante tapadas y selladas para evitar la contaminación.

● El paquete de documentación incluye certificados de pruebas de presión, certificaciones de materiales e informes de pruebas de fábrica.

Las opciones de envío incluyen transporte marítimo LCL o FCL, transporte aéreo o mensajería urgente para requisitos urgentes. Antes del envío, cada banco de carga de refrigeración líquida de 200 kW se somete a una prueba de aceptación de fábrica (FAT) completa que incluye pruebas de presión, detección de fugas y validación térmica de carga completa.

Sobre Electricidad RST

Directo de fábrica, expertos en refrigeración líquida

● Somos un fabricante certificado con sede en China, que se especializa en la producción avanzada de bancos de carga con refrigeración líquida de 200 kW y 380 V.

● Control interno completo sobre el diseño, la fabricación del circuito de refrigeración, el montaje eléctrico y las pruebas, garantizando una calidad superior.

● Precios directos de fábrica para cada banco de carga de refrigeración líquida de 200 kW, con una estructura de costos transparente y sin intermediarios.

Fabricación profesional y experiencia térmica

● Más de 15 años de experiencia en ingeniería de resistencias de potencia, ahora ampliadas a soluciones refrigeradas por líquido para aplicaciones de próxima generación.

● Instalaciones certificadas ISO 9001 con sala blanca dedicada al montaje del circuito de refrigeración.

● Pruebas de fugas de helio 100% realizadas en cada circuito de refrigerante antes del montaje final.

● Capacidades internas de simulación y validación térmica para requisitos de refrigeración personalizados.

Experiencia global, proveedor confiable

● Proveedor comprobado de operadores de centros de datos, fabricantes de equipos de TI e integradores de sistemas de refrigeración en todo el mundo.

● Historial de exportación a los mercados de EE. UU., Europa, Singapur y Medio Oriente.

● Amplia experiencia en gestión térmica de centros de datos y pruebas de energía de alta densidad.

Personalización infinita

● Opciones de medio de enfriamiento: Agua desionizada / Mezclas de glicol / Fluidos dieléctricos / Personalizados.

● Tipos de conexión: DN32 tri-clamp / Roscas NPT / Acoplamientos de conexión rápida / Personalizados.

● Control de flujo: Válvulas manuales / Control de flujo automatizado / Integración de bomba de velocidad variable.

● Mejoras de control: PLC avanzado, integración del sistema de gestión de edificios (BMS), monitoreo remoto.

● Opciones de medición: Básico / Medidores de flujo de precisión / Detección de temperatura multipunto.

● Variantes de gabinete: Marco abierto / Rack de 42U / Dimensiones personalizadas.

Entrega confiable y soporte de por vida

● Plazo de entrega estándar: 30 a 45 días hábiles para configuraciones personalizadas de banco de carga de refrigeración líquida de 200 kW y 380 V.

● Documentación completa: informes de pruebas de presión, certificaciones de materiales, manuales de operación y mantenimiento, certificaciones CE/ISO.

● Garantía de 18 meses con diagnóstico remoto y red global de repuestos.

● Puesta en servicio in situ opcional, soporte para la integración del sistema de refrigeración y capacitación del operador por parte de los ingenieros de campo de RST.

Casos de proyectos

1. Antecedentes del proyecto

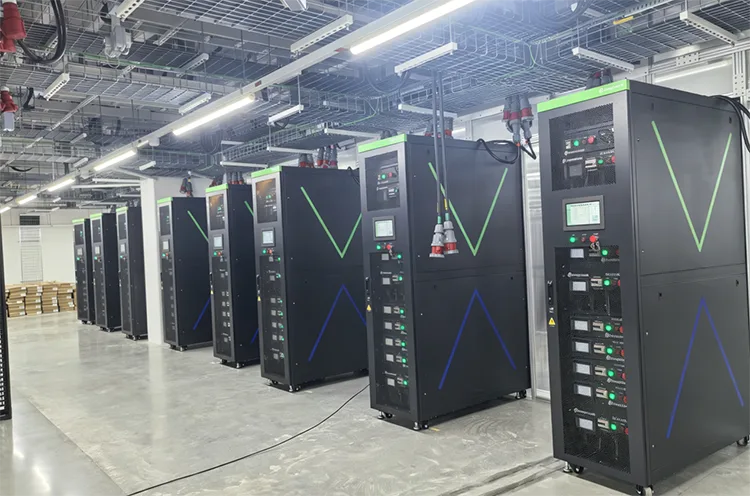

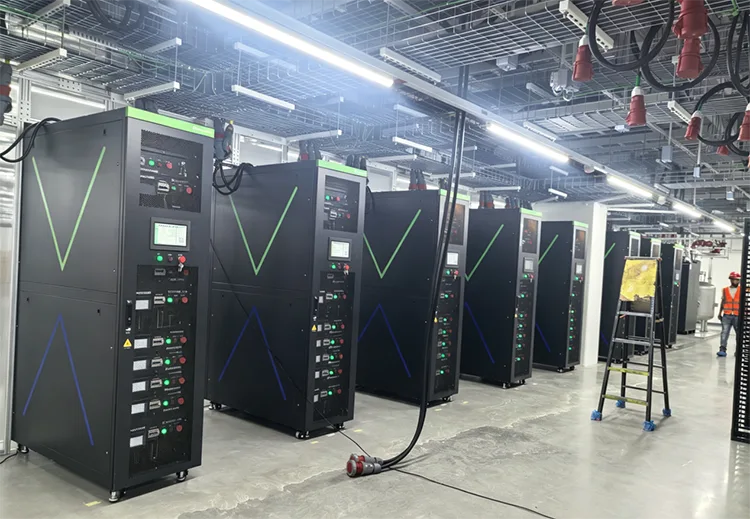

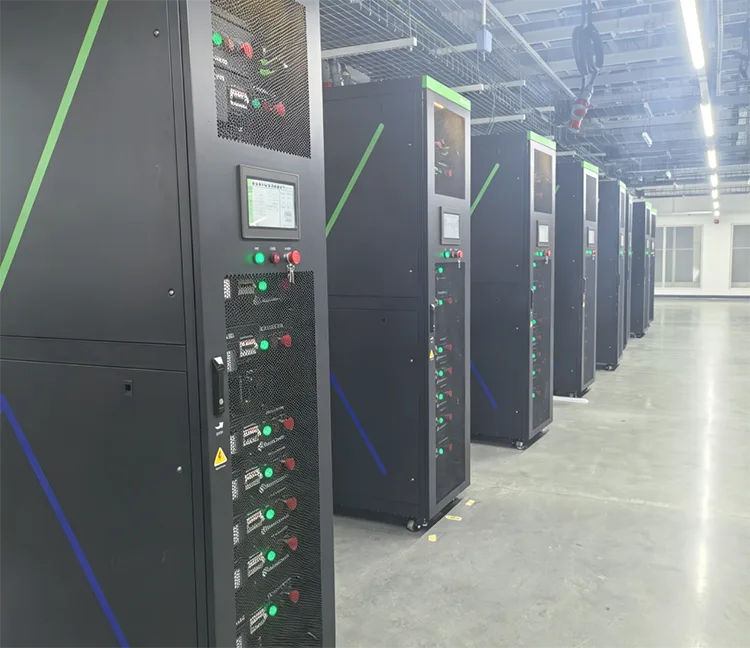

Este centro de datos de IA a hiperescala en Johor, Malasia, adopta un sistema de circulación de refrigeración líquida CDU de gabinete completo para el clúster de servidores GPU. En la fase de aceptación del proyecto, el requisito principal es verificar auténticamente la capacidad de enfriamiento real del circuito de circulación de líquido de la CDU y simular la carga real de disipación de calor generada por los servidores de alta densidad dentro del gabinete.

La carga tradicional enfriada por aire no se puede conectar con la tubería de circulación de agua del sitio, por lo que no puede alimentar una carga de calor constante al circuito de la CDU para una inspección del rendimiento de enfriamiento a largo plazo; No se pueden instalar voluminosos equipos de refrigeración por aire dentro de un rack estándar de 19 pulgadas para restaurar la distribución real del calor del gabinete.

Afectados por el ambiente tropical de alta temperatura de Malasia durante todo el año, los clientes necesitan un banco de carga de acceso líquido tipo bastidor que coincida con el medio refrigerante en el sitio para completar la inspección continua de la carga térmica del sistema CDU y las pruebas de carga completa sincrónicas del UPS/generador de reserva. RST Electric suministró lotes de bancos de carga de rack cerrados con refrigeración líquida de 200 kW y 380 V para lograr una certificación precisa de la capacidad de refrigeración de la CDU que cumpla con los estándares locales de aceptación de energía de TNB.

2. Especificaciones técnicas básicas y ventajas de diseño

Calificación eléctrica

Potencia nominal: 200kW, AC380V (compatible 380~480VAC 50Hz), PF=1 carga resistiva pura

División de carga: 6kW+6kW+12kW+12kW cuatro pasos independientes, ajuste fino mínimo de 6kW, tolerancia ±5%

Funcionamiento continuo a plena carga las 24 horas; cableado opcional 1P2W/3P4W según las especificaciones de energía de Malasia

Monitoreo en tiempo real: voltaje, corriente, potencia, temperatura de entrada y salida del refrigerante, presión del agua de la tubería, datos básicos para juzgar la eficiencia del intercambio de calor de la CDU.

Características materiales y estructurales

(1) Diseño coincidente de circulación de líquido: el circuito de enfriamiento de líquido cerrado admite el refrigerante de agua y glicol en el sitio del cliente, los puertos estándar de conexión rápida NPT de 1" se acoplan directamente a la tubería de CDU; flujo de refrigerante nominal de 10~25 L/min, temperatura máxima del agua de entrada de 40 ℃, caída de presión de la tubería de ≤2 bar. La salida de calor continua y estable transfiere calor fijo al circuito de circulación de la CDU para probar la eficiencia real de eliminación de calor del sistema de enfriamiento de líquido.

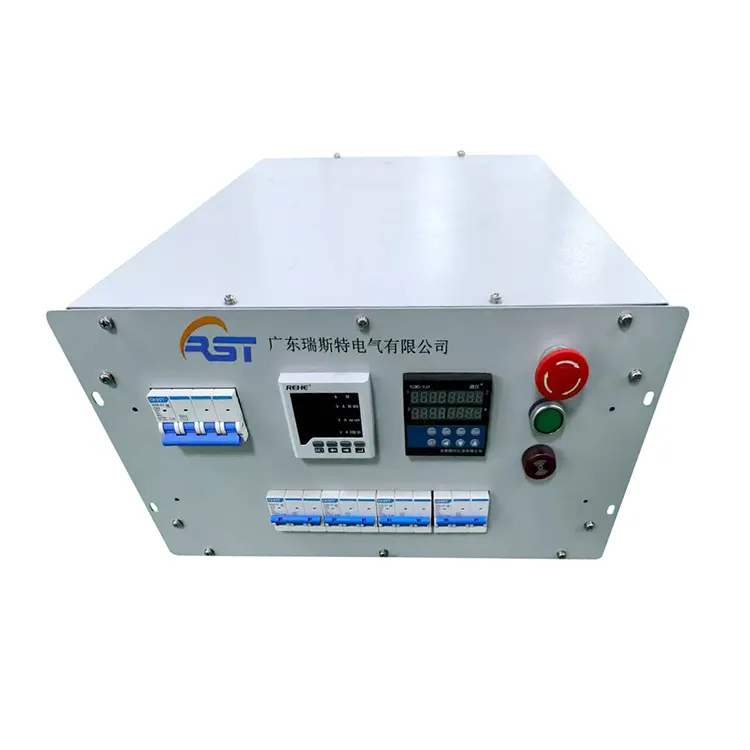

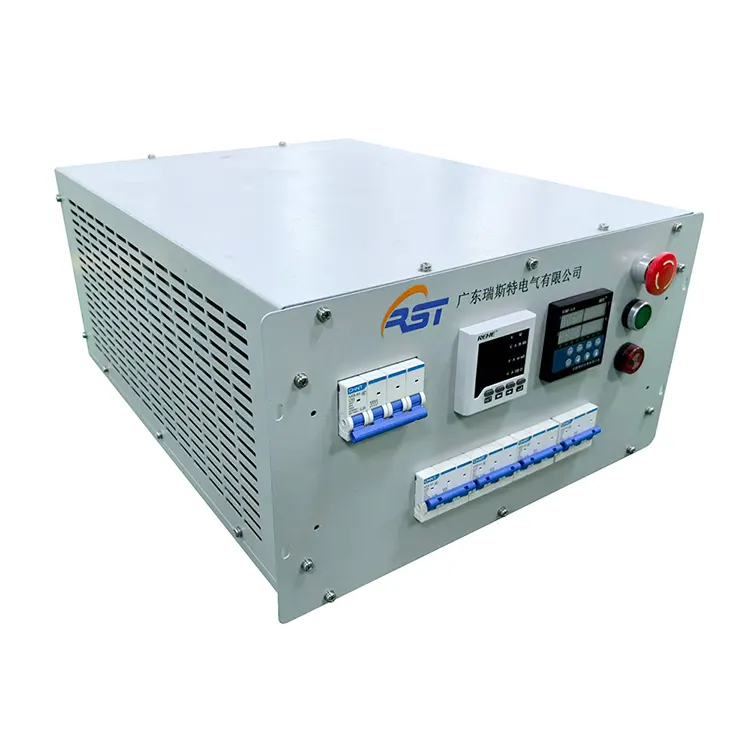

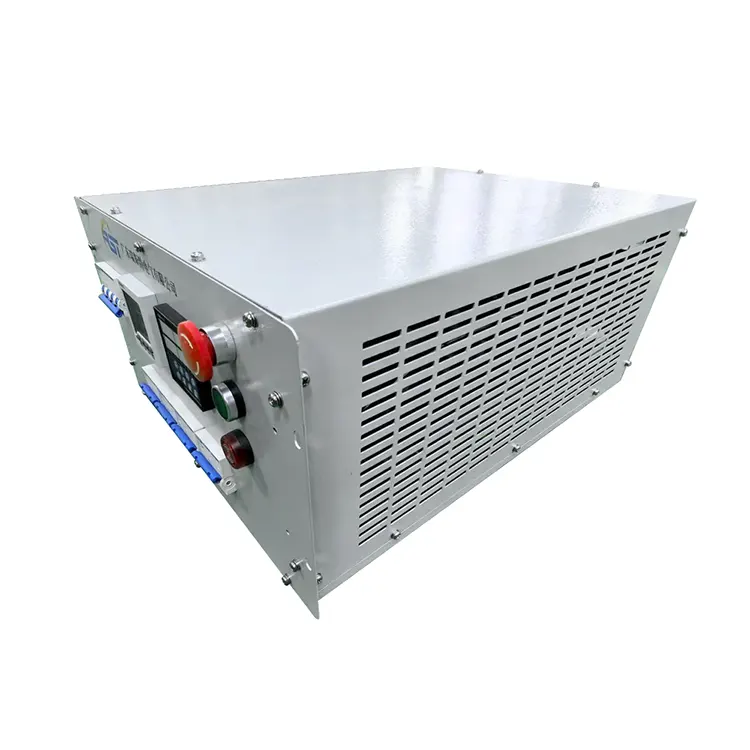

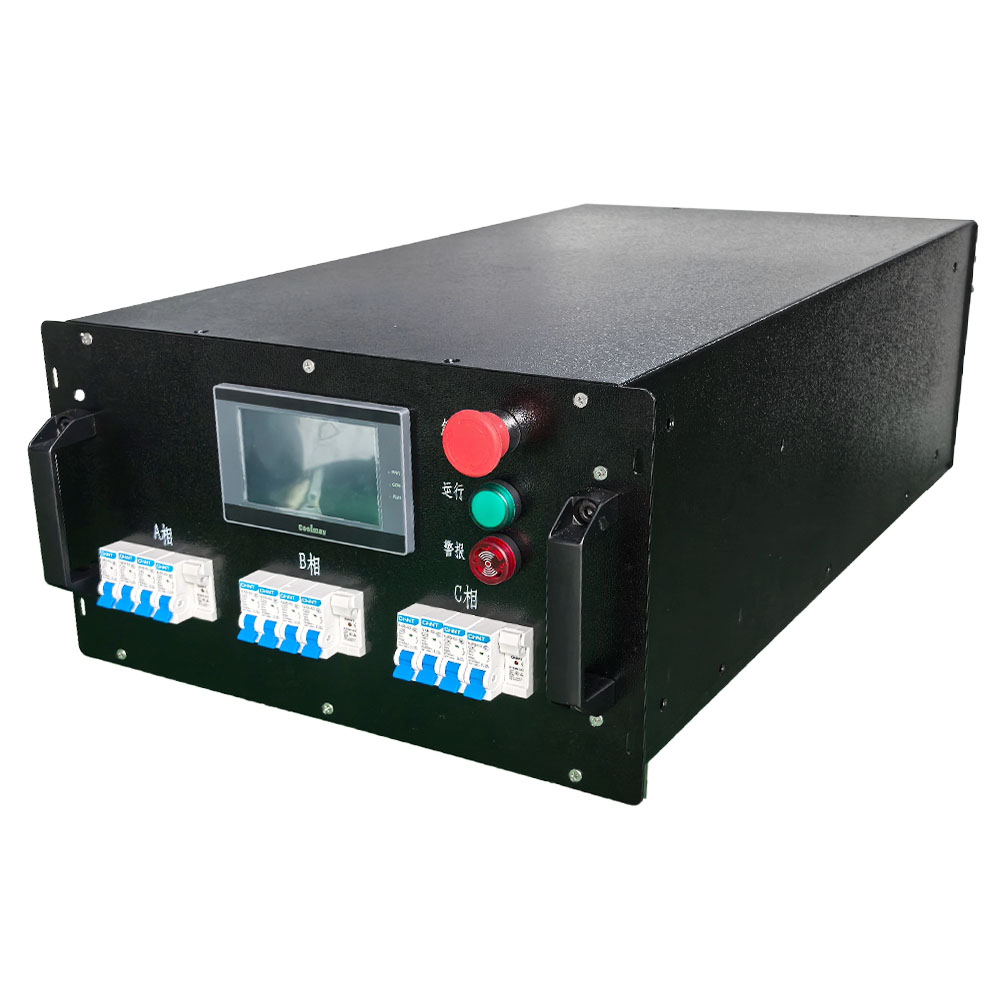

(2) Chasis de rack de 6U de 19 pulgadas: Dimensión 482×D650×H266 mm, revestimiento RAL7035, peso en seco 35~45 kg, directamente integrado en el rack de servidores para restaurar el entorno real de generación de calor del gabinete de los servidores en línea.

(3) Protección de seguridad completa: cortocircuito, sobrecorriente, sobretemperatura, parada de emergencia, baja presión de refrigerante y protección de bloqueo de puerta opcional; La alarma automática y la caída de carga cuando es anormal garantizan una prueba de envejecimiento ininterrumpido de la CDU a largo plazo.

(4) Modo de control múltiple: control manual local/automático/remoto portátil/software de PC; RS485 Modbus opcional, cargue datos de temperatura y flujo a IDC SCADA para registrar datos de operación de CDU en tiempo real.

3. Estándar de instalación y puesta en servicio en el sitio

(1) Instalar según el código eléctrico de Malasia; Las unidades se deslizan en ranuras estándar del gabinete y se fijan con manijas frontales, cableado de alimentación independiente, acoplamiento rápido de entrada/salida de líquido con tubería de circulación CDU y conexión a tierra de PE confiable.

(2) Todas las unidades pasan la prueba de estanqueidad de presión de tubería y de funcionamiento a plena carga en fábrica antes de la entrega con informes de prueba oficiales. La puesta en servicio in situ ajusta el caudal de refrigerante paso a paso, carga de 6 kW a 200 kW progresivamente, registra la diferencia de temperatura del agua de entrada/salida para cuantificar la capacidad de intercambio de calor de la CDU y verifica todas las funciones de control y protección.

(3) Regla de operación diaria: revisar semanalmente la tubería para detectar fugas; limpie periódicamente el filtro de circulación de la CDU para evitar que un flujo insuficiente afecte el efecto de enfriamiento; No se almacenarán combustibles alrededor de los gabinetes del servidor.

4. Solución de problemas y servicio de mantenimiento posventa

Fallas comunes que incluyen sobrecalentamiento anormal, presión insuficiente del refrigerante, fallas de comunicación y falsas alarmas de protección clasificadas en el manual de mantenimiento oficial;

Inspección periódica: cada 6 meses verifique la estanqueidad de la tubería, limpie el polvo de la resistencia interna y pruebe periódicamente el aislamiento con un megaóhmetro.

Garantía: garantía de 18 meses desde la fecha de envío, reparación y reemplazo gratuitos por defectos de fabricación; Repuestos de por vida y soporte técnico remoto en inglés, capacitación opcional de ingenieros locales en el sitio para pedidos al por mayor. Potencia, voltaje, interfaz líquida y protocolo de comunicación personalizados para un proyecto posterior de expansión del centro de datos.

5. Resultado del proyecto

(1) La estructura de líquido montada en bastidor accede directamente a la tubería de circulación de la CDU, genera de manera estable una carga de calor fija graduada y verifica con precisión la capacidad real de eliminación de calor de cada circuito de la CDU; realiza una simulación térmica real del gabinete que la carga de aire tradicional no puede lograr, la eficiencia de aceptación de la CDU aumentó más del 65 %.

(2) La circulación de líquido cerrada y estable se adapta a la alta temperatura ambiente de Malasia, carga continua durante mucho tiempo sin apagado por sobrecalentamiento, todos los índices de rendimiento de enfriamiento de la CDU pasan con éxito el estándar de aceptación.

(3) La recopilación automática de datos sobre la temperatura, el flujo y la potencia del agua facilita la compilación del informe de prueba de la CDU del cliente y reduce en gran medida el costo de las pruebas manuales para el proyecto IDC.

(4) Comuníquese con RST Electric para obtener un banco de carga refrigerado por líquido personalizado, especialmente para la verificación de enfriamiento de CDU en el centro de datos del sudeste asiático, obtenga una propuesta técnica y una cotización gratuitas.
