El banco de carga enfriado por líquido de 36kw y 380v puede abordar los desafíos de la industria de las cajas de carga tradicionales enfriadas por aire, como alto ruido, alto consumo de energía, gran ocupación de espacio y fácil atenuación térmica durante pruebas a largo plazo. Adopta una arquitectura de disipación de calor de refrigeración líquida de circuito cerrado, con una eficiencia de disipación de calor que supera con creces la de los modelos refrigerados por aire. El ruido de funcionamiento es extremadamente bajo y el consumo de energía se reduce significativamente. La estructura estándar montada en bastidor de 6U se puede integrar perfectamente en el sistema de gabinete. Está equipado con un ajuste de carga preciso de múltiples niveles, múltiples modos de control inteligente y protección de seguridad de dimensiones completas, lo que permite la realización estable de pruebas de envejecimiento, aceptación de carga completa e inspecciones diarias de operación y mantenimiento para UPS, grupos electrógenos, fuentes de alimentación de precisión y equipos de energía críticos.
1. Funcionamiento con ruido ultrabajo
Abandonando la estructura tradicional de refrigeración por ventilador, toda la máquina funciona en un entorno de refrigeración líquida con un nivel de ruido de sólo 60 dB. Esto es entre 20 y 35 dBA más bajo que el de las cajas de carga ordinarias enfriadas por aire, lo que cumple plenamente con los requisitos silenciosos de escenarios como laboratorios, salas de computación de oficinas y centros de datos, y no causará contaminación acústica ambiental.
2. Importante ahorro de energía y reducción del consumo
Basándose en la capacidad calorífica específica superior y la conductividad térmica de los líquidos, el banco de carga enfriado por líquido de 36 kw y 380 V tiene una mayor eficiencia de enfriamiento y un menor consumo de energía auxiliar. El consumo total de energía es entre un 30% y un 50% menor que el de equipos de la misma especificación con refrigeración por aire. Las pruebas de alta frecuencia a largo plazo pueden reducir significativamente el costo de la electricidad y los gastos operativos de las empresas.
3. Cuerpo compacto montado en bastidor
Utilizando el tamaño de gabinete estándar 6U de 19 pulgadas, toda la máquina tiene una estructura compacta y regular. Puede instalarse directamente en el rack sin necesidad de reservar un gran espacio de refrigeración, adaptándose perfectamente a los requisitos de diseño de salas de ordenadores de alta densidad, pequeños laboratorios y estaciones de pruebas de precisión.
|
Parámetro |
Especificación |
|
Modelo |
RST-36kW-380V-LC |
|
Tensión nominal |
380–480 VCA, 50 Hz (voltaje de línea) |
|
Potencia nominal |
36kW |
|
Factor de potencia |
1 (carga resistiva) |
|
Cargar pasos |
6kW + 6kW + 12kW + 12kW (personalizable) |
|
Precisión de carga |
±5% (mayor precisión disponible) |
|
Modo de trabajo |
Servicio continuo |
|
Método de enfriamiento |
Refrigeración líquida (paso único, entrada/salida) |
|
Medio de enfriamiento |
Mezcla de agua/glicol (suministrada por el cliente) |
|
Parámetros de visualización |
Voltaje, corriente, potencia, factor de potencia, temperatura del agua de entrada/salida, presión del agua. |
|
Funciones de protección |
Cortocircuito, sobrecorriente, sobretemperatura, parada de emergencia, pérdida de presión de agua, bloqueo de puerta (opcional) |
|
Ruido de funcionamiento |
≤ 60 dB a 1 m |
|
Configuración de cableado |
1P2W / 3P4W (seleccionable) |
|
Modos de control |
Panel manual / Automático local / Caja portátil remota / Software para PC (opcional) |
|
Instalación |
Montaje en rack de 19 pulgadas (altura 6U) |
|

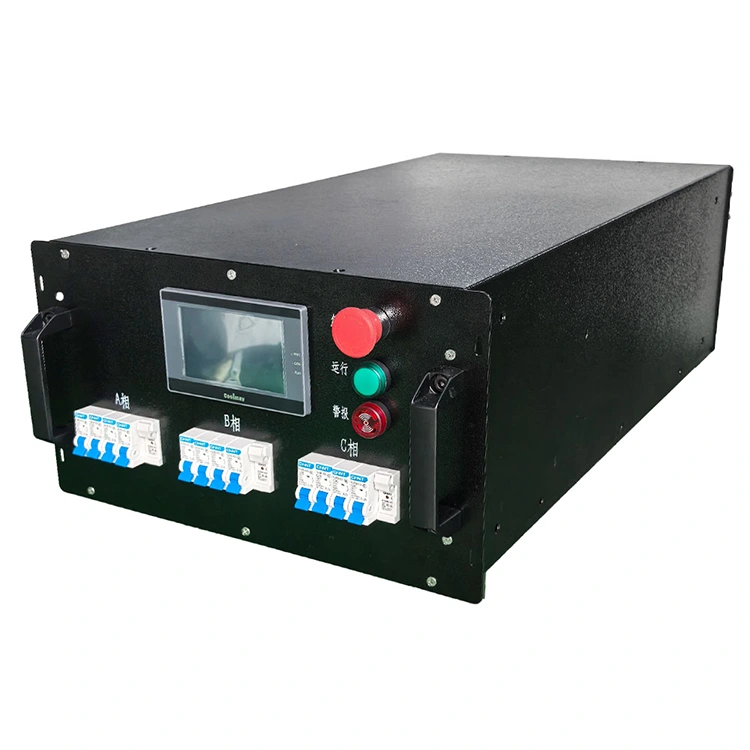

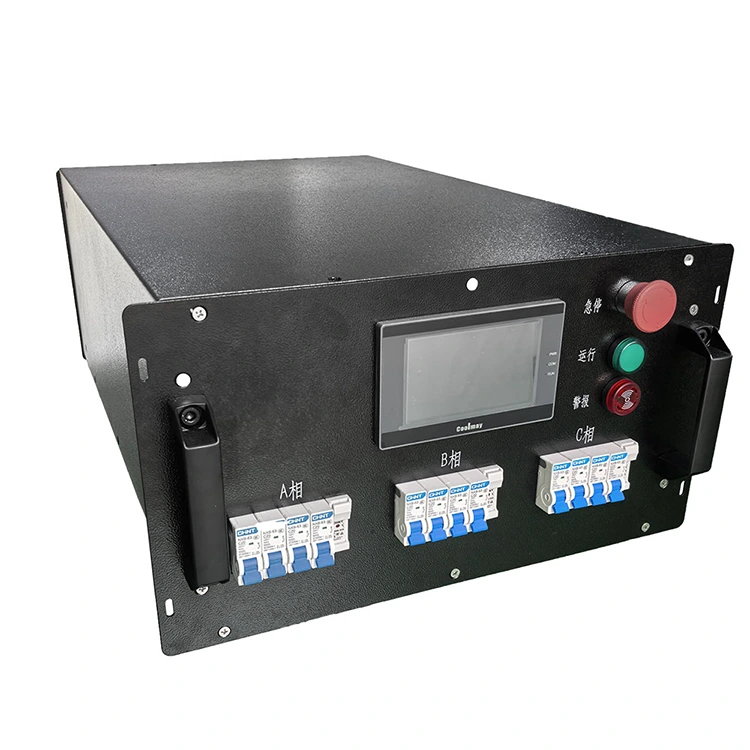

Características del panel frontal |
Manijas, disyuntor, indicador de temperatura, zumbador, parada de emergencia, medidor de potencia (con comunicación opcional) |
|

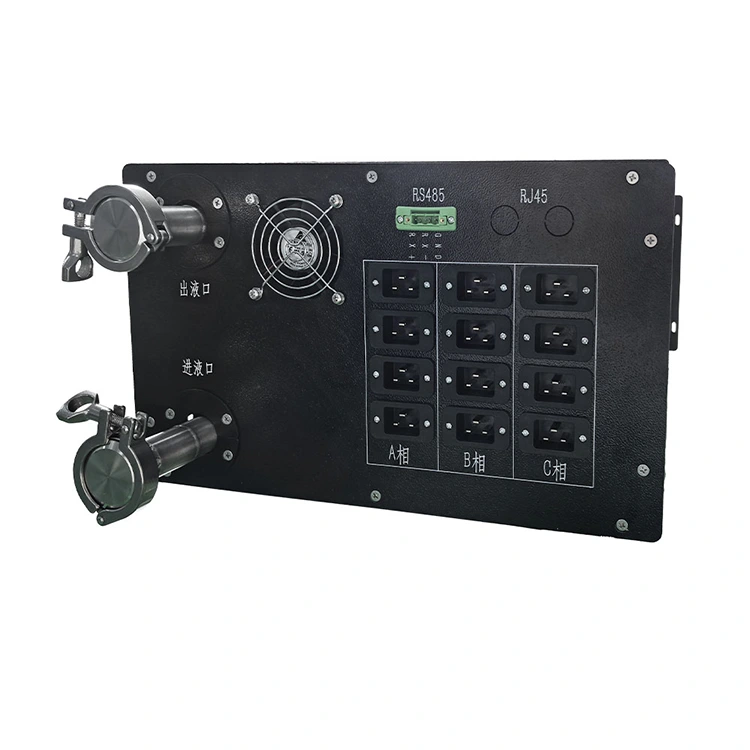

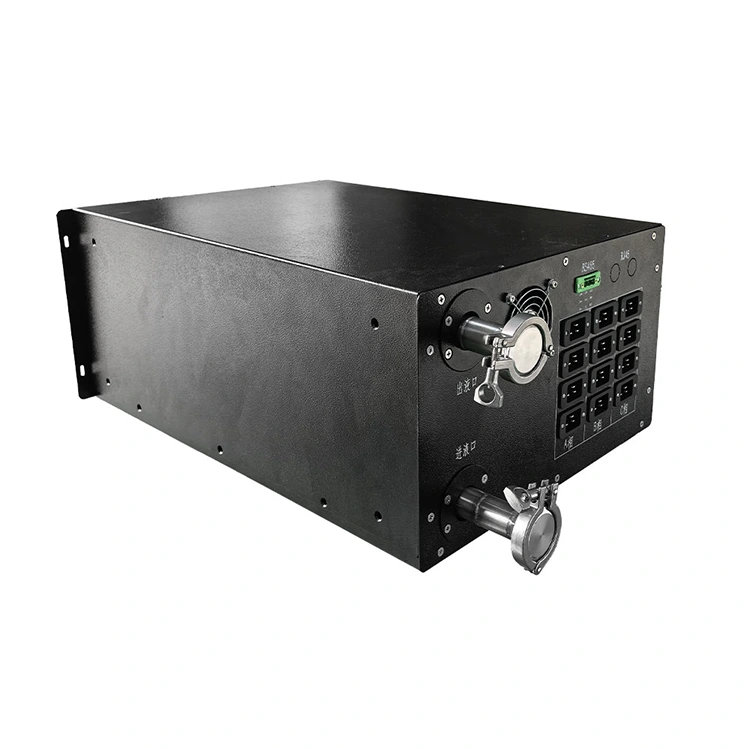

Características del panel trasero |
Entrada de energía, entrada/salida de agua (1” NPT o conexión rápida), ventilación de aire automática opcional, válvulas de bola opcionales, interfaz de comunicación opcional |
|

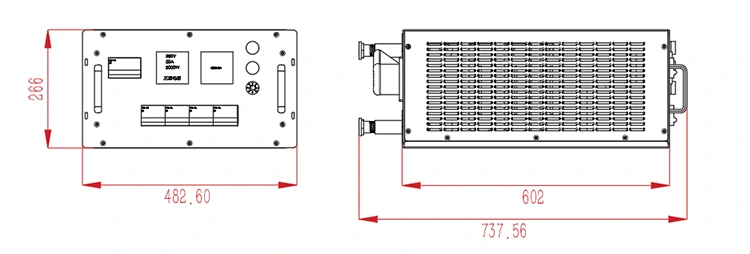

Dimensiones (Ancho × Fondo × Alto) |
482 × 650 × 266 mm (6U) |
|
Color |
RAL7035 (personalizable) |
|
Peso |
Aprox. 35–45 kg (seco) |
|
Tasa de flujo de refrigerante |
10–25 L/min (dependiendo de la temperatura de entrada) |
|
Temperatura máxima de entrada |
40°C (recomendado) |
|
Caída de presión |
≤ 2 bar a caudal nominal |
1. Ajuste de carga preciso en múltiples marchas
Adopta un diseño de carga independiente de cuatro etapas de 6kW/6kW/12kW/12kW, que admite ajuste de gradiente de 6kW a 36kW. La división de engranajes es razonable, lo que permite una adaptación flexible de los requisitos de pruebas de suministro de energía, UPS y generadores para diferentes segmentos de energía.
2. Precisión de carga estable ±5%
Toda la máquina se calibra individualmente al salir de fábrica, lo que garantiza una precisión de carga estable y controlable. Combinado con la función de disipación de calor a temperatura constante de refrigeración líquida, no hay variación en la resistencia ni atenuación del calor durante las pruebas de carga completa a largo plazo, y los datos de la prueba tienen una alta repetibilidad, cumpliendo con los estándares de aceptación del proyecto.
3. Compatibilidad universal de amplio voltaje
Admite un amplio rango de entrada de voltaje de 380 V a 480 V, compatible con los principales estándares de distribución de energía industrial tanto a nivel nacional como internacional. Ya sea para proyectos nacionales o para pruebas de equipos de comercio exterior, se puede adaptar y utilizar directamente.
1. Cuatro modos de control integrados
Admite cuatro métodos de control: panel manual en el cuerpo de la máquina, operación automática local, caja de control portátil remota y software de computadora superior basado en PC. Tiene en cuenta tanto las pruebas manuales simples como los procesos de pruebas automatizadas por lotes.
2. Monitoreo completo de visualización de datos
Muestra datos básicos como voltaje, corriente, potencia, factor de potencia, temperatura del agua de entrada y salida y presión del agua en tiempo real. El estado de la operación es transparente y visible, lo que facilita a los operadores monitorear en tiempo real, identificar anomalías y registrar datos de prueba.
3. Puede conectarse al sistema de automatización
El banco de carga enfriado por líquido de 36kw y 380v admite la expansión de múltiples protocolos de comunicación y se puede conectar a la computadora superior para lograr arranque/parada remotos, carga de gradiente, almacenamiento automático de datos y exportación de informes, cumpliendo con los requisitos de pruebas inteligentes y no tripuladas en laboratorios.
1. Protección Integral de Seguridad Eléctrica
Está equipado con múltiples mecanismos de protección como cortocircuito, sobrecorriente, sobrecalentamiento, presión de agua insuficiente y apagado de emergencia. Una vez que se detecta cualquier anomalía, automáticamente cortará la energía y detendrá la máquina, evitando así daños al equipo y riesgos de seguridad desde la raíz.
2. Diseño a prueba de fugas para circuito de refrigeración líquida
La interfaz de agua está equipada con un dispositivo de protección de sellado. En la fábrica se realiza una prueba de resistencia al 100 % de la presión del agua para eliminar el riesgo de fugas, garantizar el funcionamiento limpio y seguro del equipo en la sala de ordenadores y evitar la contaminación secundaria.
3. Vida útil extendida del equipo mediante operación a baja temperatura
La refrigeración líquida a temperatura constante reduce significativamente el estrés térmico de los componentes, evitando el envejecimiento repetido bajo altas temperaturas. En comparación con los modelos refrigerados por aire, extiende efectivamente la vida útil general de la máquina y reduce significativamente la frecuencia de reemplazo y mantenimiento del equipo.
1. Los parámetros se pueden personalizar individualmente.
Soporte para especificaciones de voltaje, paso de carga, personalización del rango de potencia. La precisión de la posición del engranaje se puede ajustar de acuerdo con los estándares de prueba del cliente y se puede adaptar a especificaciones de prueba de equipos especiales.
2. Las interfaces y canalizaciones se pueden modificar según sea necesario.
La interfaz de refrigeración, la válvula de bola, la estructura de ventilación y el puerto de comunicación se pueden personalizar. Puede conectarse directamente a las tuberías de la sala de ordenadores y al sistema de control existentes del cliente sin necesidad de renovar la infraestructura en el sitio.
3. Adáptese a múltiples escenarios de prueba de la industria
El banco de carga enfriado por líquido de 36kw y 380v puede usarse ampliamente en escenarios tales como aceptación de centros de datos, envejecimiento de fábricas de UPS, pruebas de carga de grupos electrógenos, pruebas de suministro de energía nueva y pruebas de investigación de laboratorio. Tiene una versatilidad extremadamente fuerte.
|
Industria |
Aplicación específica |
Descripción |
|
Centros de datos |
Validación del sistema UPS |
Prueba de sistemas de alimentación ininterrumpida bajo carga para verificar el tiempo de ejecución, la eficiencia y el rendimiento de refrigeración en entornos de sala de servidores. |
|
Puesta en servicio del generador |
Pruebas de carga de generadores de reserva con mínima interrupción acústica en los espacios de oficinas adyacentes. |
|
|
Telecomunicaciones |
Energía de la oficina central |
Validación de sistemas de alimentación de CC y respaldos de baterías en instalaciones de telecomunicaciones donde se aplican restricciones de ruido. |
|
Pruebas de estaciones base |
Pruebas de carga portátiles para sitios de torres remotas donde el ruido del ventilador sería inaceptable. |
|
|
Laboratorios |
Pruebas de I+D |
Caracterización de fuentes de alimentación, inversores y convertidores en entornos de laboratorio donde el funcionamiento silencioso es esencial. |
|
Formación Educativa |
Demostrar los efectos de la carga en los sistemas eléctricos sin alterar la acústica del aula. |
|
|
Instalaciones médicas |
Energía de respaldo hospitalaria |
Prueba de generadores de emergencia y sistemas UPS en entornos sanitarios donde se debe minimizar el ruido. |
|
Energía Renovable |
Pruebas de inversores |
Evaluación de inversores fotovoltaicos y sistemas de almacenamiento de energía en entornos de laboratorio o instalaciones con límites estrictos de ruido. |
|
Manufactura Industrial |
Pruebas de control de calidad |
Pruebas de final de línea de productos eléctricos en entornos de fábrica donde los bancos de carga tradicionales enfriados por aire generarían un ruido excesivo. |

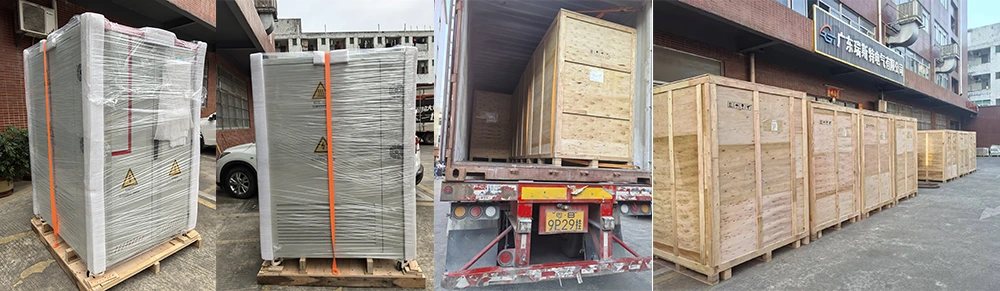

1. Embalaje de transporte profesional a prueba de polvo y humedad.
Toda la máquina está envuelta con una película antiestática y reforzada con espuma personalizada. Los puertos de las vías fluviales están sellados de forma independiente para su protección, evitando el polvo, la humedad y los daños durante el transporte, lo que garantiza que el equipo llegue en perfectas condiciones.
2. Pruebas de fábrica del 100% del artículo completo
Cada dispositivo se somete a envejecimiento a plena potencia, pruebas de presión de agua y calibración de precisión. Los datos de las pruebas se conservan para inspección y garantizan una calidad estable, trazabilidad y cumplimiento de los requisitos para la aceptación del comercio exterior y la revisión de proyectos.
3. Documentos completos y tiempo de entrega estable
Los productos vienen con lista de empaque, informe de prueba, certificado de calibración, manual de operación y documentos de cumplimiento CE. Las máquinas estándar se entregan en un plazo de 15 a 20 días y los modelos personalizados están programados para una producción estable en un plazo de 20 a 30 días.
1. ¿Cuál es la mayor ventaja de la caja de carga enfriada por líquido en comparación con los modelos enfriados por aire?
En comparación con los bancos de carga tradicionales enfriados por aire, la mayor ventaja de nuestro banco de carga enfriado por líquido de 36 kW y 380 V es su funcionamiento silencioso, ahorro de energía y falta de ocupación de espacio. Toda la máquina no tiene ventilador y no hace ruido, lo que la hace adecuada para salas de informática y laboratorios. El sistema de refrigeración líquida tiene mayor eficiencia y menor consumo de energía para pruebas a largo plazo. Además, la estructura montada en bastidor no requiere un gran espacio de enfriamiento, adaptándose perfectamente a los escenarios modernos de pruebas de precisión de alta densidad. No experimenta atenuación de calor durante las pruebas a largo plazo y proporciona datos más estables.
2. ¿El equipo admite pruebas continuas a largo plazo bajo carga completa?
El equipo adopta un sistema de refrigeración líquida de circuito cerrado para la disipación de calor, que tiene una capacidad de disipación de calor mucho mayor que la estructura de refrigeración por aire. Tiene una estabilidad térmica extremadamente fuerte y puede funcionar bajo carga completa durante mucho tiempo sin problemas como reducción de energía o protección contra sobrecalentamiento y apagado. Es muy adecuado para pruebas de envejecimiento de UPS y pruebas de confiabilidad de energía a largo plazo.
3. ¿Se puede adaptar a voltajes no estándar y procedimientos de prueba personalizados?
Además del voltaje estándar de 380V, también puede adaptarse a voltajes de 400V, 415V, 480V y otros estándares internacionales. El paso de carga, la lógica de control, el protocolo de comunicación y la interfaz de vía fluvial se pueden ajustar de acuerdo con los requisitos del proyecto del cliente para cumplir con los estándares de prueba personalizados de los laboratorios y las líneas de producción de fábrica.
4. ¿Qué cubre la garantía postventa y el soporte técnico del equipo?
La máquina completa ofrece una garantía extendida de 18 meses, que incluye diagnóstico remoto de fallas, depuración técnica y soporte de repuestos. Podemos ayudar a los clientes a completar la integración de la instalación del equipo, la configuración del proceso de prueba, la depuración automatizada de la conexión y proporcionar documentos de cumplimiento completos para respaldar el despacho de aduanas del comercio exterior y la aceptación del proyecto.
