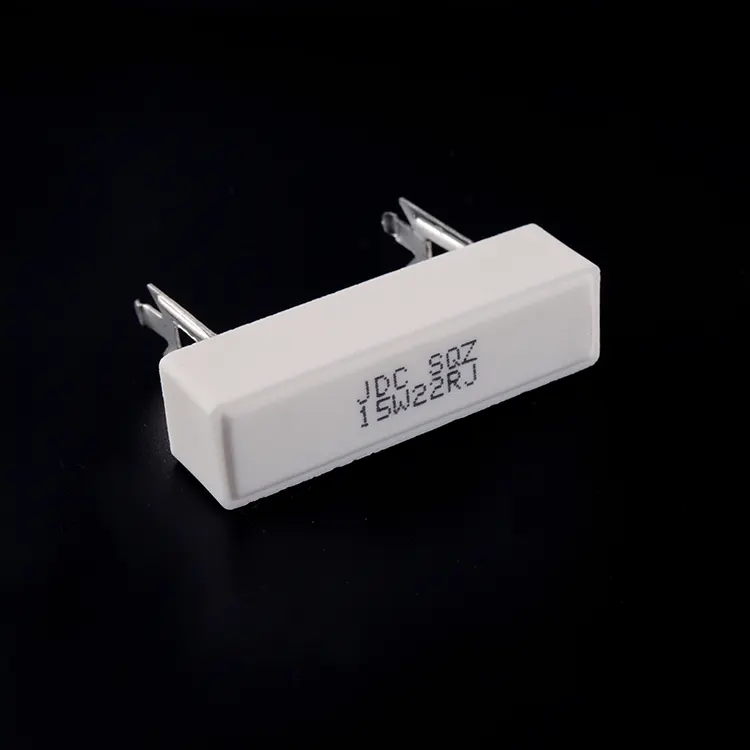

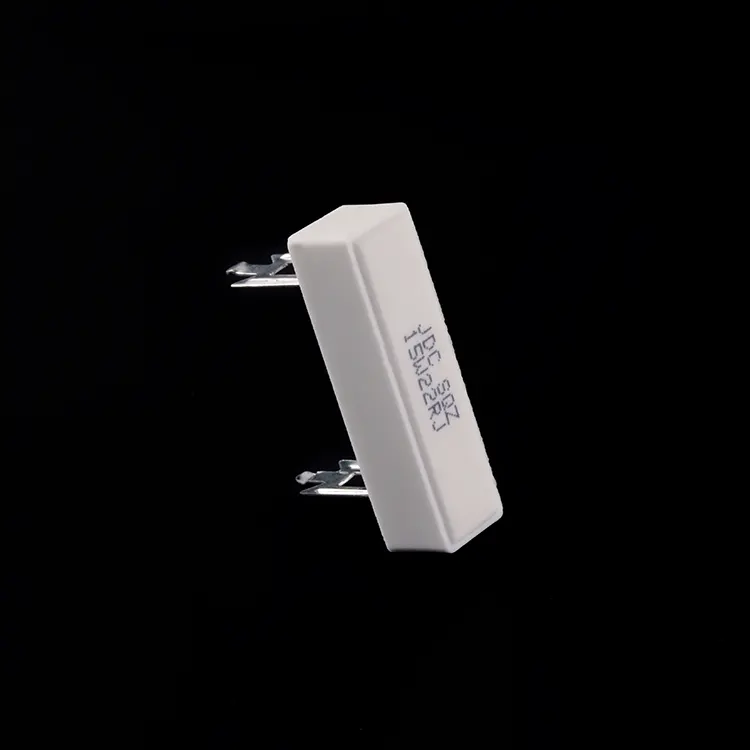

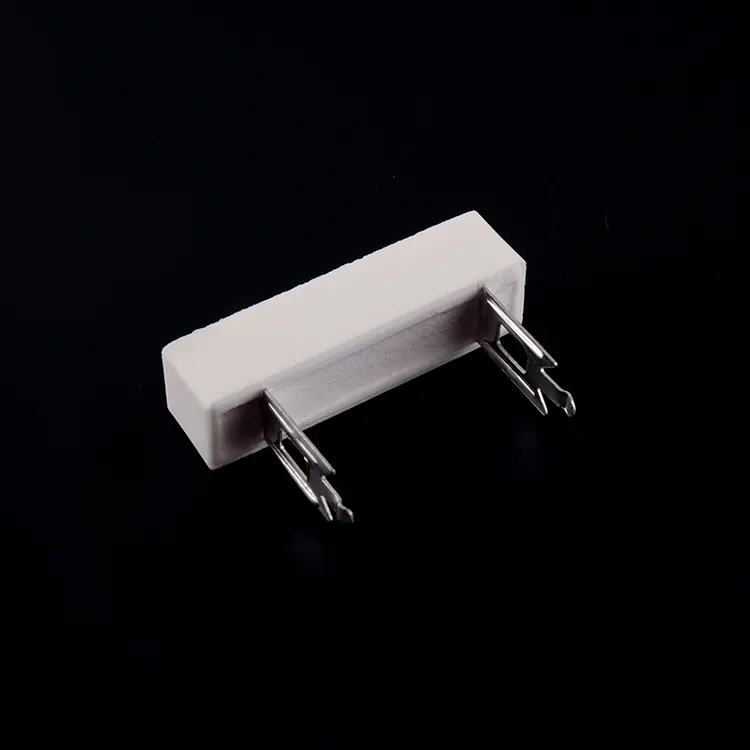

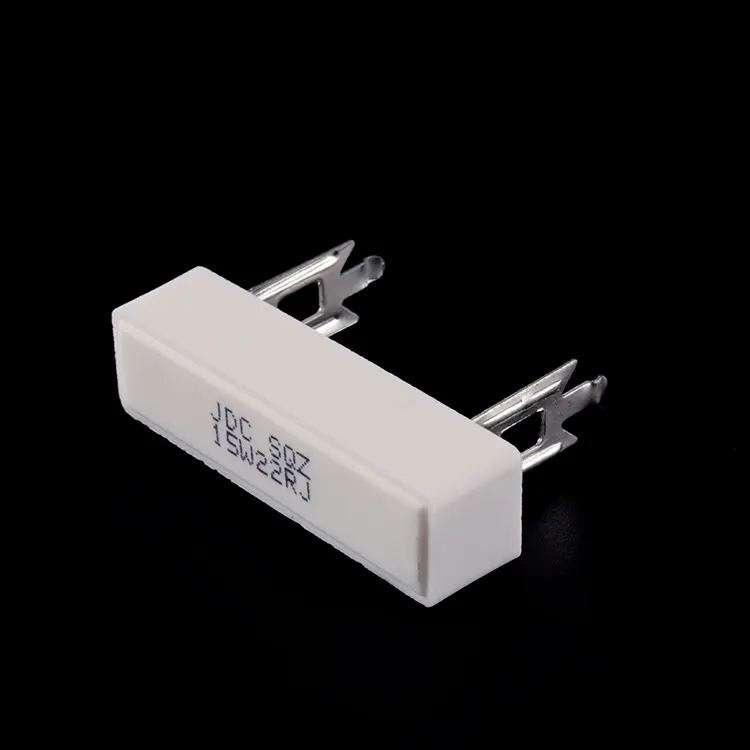

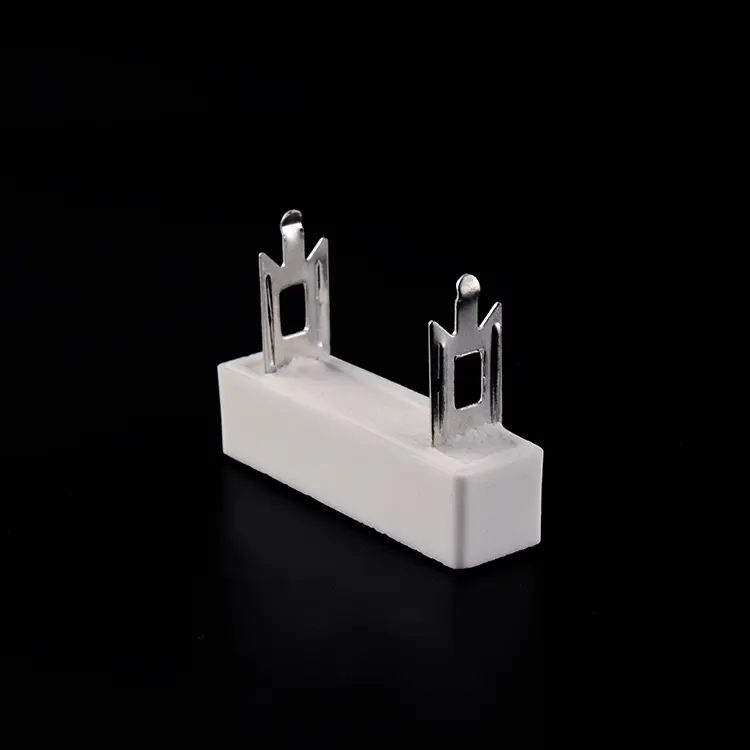

Resistencia bobinada de cemento axial

Ventajas principales de diseño y aplicación

La resistencia bobinada de cemento axial de RST Electric ofrece una solución clásica y probada para aplicaciones que requieren un manejo de potencia robusto en una configuración de cable axial estándar. A diferencia de las resistencias de cable radial o de montaje en chasis, esta resistencia de potencia de orificio pasante presenta cables que se extienden desde ambos extremos del cuerpo cerámico rectangular, lo que permite montarla horizontalmente en PCB o usarla con separadores para una refrigeración elevada. Esta orientación axial tradicional simplifica el diseño de la PCB, facilita la inserción automatizada y permite un reemplazo sencillo en escenarios de servicio de campo.

Construcción estructural y rango de potencia versátil

La construcción de esta resistencia revestida de cerámica enfatiza el rendimiento térmico y la integridad mecánica. El elemento resistivo, disponible en construcción bobinada para alta capacidad de pulso y bajos valores de resistencia (hasta 0,1 Ω) o película metálica para bajo ruido y altos valores de resistencia (hasta 100 kΩ), se enrolla o deposita con precisión sobre un sustrato cerámico, luego se encapsula en un relleno de sílice inorgánico y se aloja en una caja de cerámica retardante de llama. El perfil rectangular proporciona una colocación estable, mientras que los cables axiales ofrecen una fuerte retención de las uniones soldadas. La serie SQZ abarca un amplio rango de potencia, desde 5 W para fuentes de alimentación compactas hasta 100 W para variadores industriales, lo que la convierte en una opción versátil para diversas aplicaciones.

Experiencia integral en garantía de calidad y fabricación

Cada unidad se somete a una validación de calidad integral. Las pruebas de soldabilidad garantizan una cobertura >90 % a 260 ± 5 °C durante 2 segundos. La resistencia dieléctrica se verifica a 500 VCA durante 5 segundos sin averías. El coeficiente de temperatura se mantiene en ≤ ±250 ppm/°C. Los ciclos de temperatura de -55 °C a +200 °C confirman la integridad estructural, mientras que las pruebas de resistencia a voltaje nominal durante 1000 horas validan la confiabilidad a largo plazo. La prueba de sobrecarga a 10 veces la potencia nominal (bobinado) o 5 veces la potencia nominal (película metálica) confirma la capacidad de pulso. Como fabricante confiable de resistencias bobinadas de cemento axial en China, RST Electric combina más de 10 años de experiencia en ingeniería de resistencias de potencia con fabricación de precisión para ofrecer componentes que ofrecen un rendimiento confiable tanto en entornos de producción de gran volumen como de mantenimiento en campo.

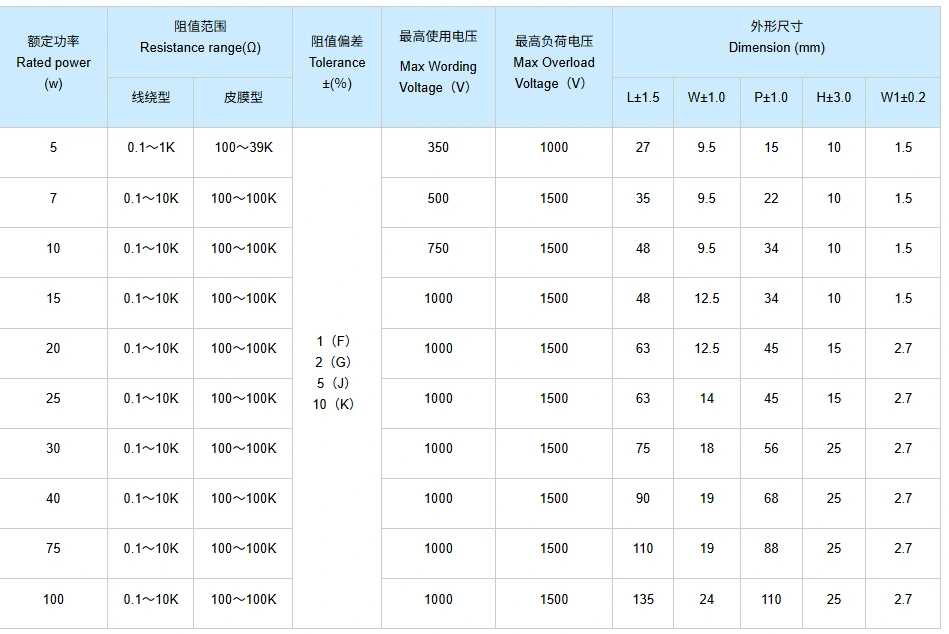

Especificación técnica

Ventajas del producto

1.Configuración de cables axiales estándar: los cables salen de ambos extremos del cuerpo rectangular, lo que permite el montaje en PCB con orificio pasante, el montaje en separador o la instalación basada en zócalo.

2.Amplio rango de potencia: de 5 W a 100 W en una sola serie, que cubre diversas aplicaciones, desde fuentes de alimentación compactas hasta variadores industriales.

3.Tecnología de elemento dual: opción bobinada para alta capacidad de pulso (sobrecarga de 10 ×) y baja resistencia (0,1 Ω); Opción de película metálica para bajo ruido y alta resistencia (100kΩ).

4.Carcasa de cerámica retardante de llama: encapsulada en un relleno de sílice inorgánico dentro de una carcasa de cerámica para una excelente disipación del calor, aislamiento eléctrico y protección mecánica.

5.Operación a alta temperatura: operación continua hasta una temperatura superficial de +200 °C con reducción lineal para un uso seguro.

6. Coeficiente de baja temperatura: ≤ ±250 ppm/°C garantiza valores de resistencia estables en todo el rango de temperatura de funcionamiento.

7. Tolerancias de precisión: disponibles desde ±1% hasta ±10% para cumplir con requisitos de circuitos ajustados o diseños sensibles a los costos.

8.Resistencia robusta del cable: la prueba de tracción de 10 N garantiza un montaje confiable en el orificio pasante y la integridad de la junta de soldadura.

9. Validación de calidad integral: pruebas 100% de soldabilidad, rigidez dieléctrica y resistencia según los estándares IEC 60115.

10.Paquete estandarizado: dimensiones consistentes en todas las clasificaciones de potencia simplifican el diseño de PCB y la gestión de inventario.

Aplicaciones de productos

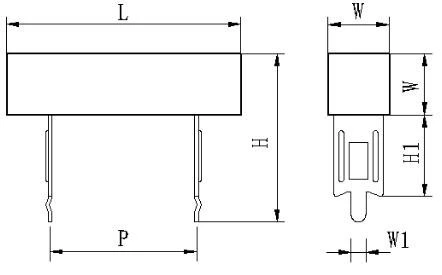

Dibujo y dimensiones.

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia bobinada de cemento axial:

● Embalaje a granel: Las resistencias se empaquetan en bolsas de plástico antiestáticas con acolchado de espuma y luego se colocan en cajas de cartón corrugado para evitar que el cable se doble y se dañe la cerámica.

● Protección de cables: Los cables axiales se mantienen rectos con tapas de extremo o tiras de espuma.

● Documentación: Listas de empaque y certificados de inspección incluidos con cada envío.

● Opciones de transporte: mensajería urgente (DHL/FedEx/UPS) para pequeñas cantidades, transporte aéreo para volúmenes medianos, transporte marítimo para pedidos al por mayor.

Todas las unidades se someten a pruebas 100% eléctricas e inspecciones visuales antes del embalaje para garantizar que cumplan con los valores de resistencia y los estándares cosméticos especificados.

Respecto a RST Eléctrico

Como fabricante profesional con más de diez años de experiencia en el campo de las resistencias, RST Electric se centra en la investigación y producción de resistencias bobinadas de cemento axial. Con su madura acumulación tecnológica, se ha convertido en un proveedor confiable en la industria. Contamos con capacidades de producción independientes completas, completando todo el proceso desde el bobinado del alambre, la deposición de la película metálica hasta el embalaje y las pruebas de forma independiente. Controlamos estrictamente cada paso para garantizar una calidad del producto estable y uniforme.

Contamos con una base de producción certificada ISO 9001, equipada con una línea de producción de resistencias cerámicas de plomo axial dedicada. Cada resistencia se somete a pruebas eléctricas integrales, que cubren indicadores básicos como el valor de resistencia, las propiedades dieléctricas y el aislamiento. Al mismo tiempo, se realizan pruebas relevantes, como ciclos de temperatura y durabilidad, en estricta conformidad con la norma IEC 60115 para garantizar la confiabilidad del producto.

Adoptamos el modelo de suministro directo desde fábrica, sin ningún margen de beneficio de nivel medio. El precio es transparente y razonable, lo que permite a los clientes obtener productos de alta calidad a un costo favorable. Aprovechando nuestra amplia experiencia en la industria, podemos ofrecer servicios de personalización flexibles, que cubren diversos parámetros como potencia, valor de resistencia, tolerancia, TCR, etc. Además, podemos ofrecer opciones de personalización personalizadas como bobinado sin inductores y formación de cables, de acuerdo con los requisitos del cliente.

Nuestros productos se venden en todo el mundo en más de 40 países y prestan servicios en diversos campos, como suministro de energía, accionamiento de motores y electrónica de consumo. También ofrecemos garantía de 12 meses, diagnóstico remoto de fallas, suministro de repuestos y soporte técnico profesional. Nuestro equipo de expertos puede proporcionar orientación sobre la integración de productos para satisfacer plenamente las diversas necesidades de los diferentes clientes. Con profesionalismo y confiabilidad, hemos ganado el reconocimiento de clientes de todo el mundo.
