Resistencia cerámica horizontal

Diseño Básico

La resistencia cerámica horizontal de RST Electric representa una familia de componentes clásica y muy versátil que equilibra el manejo de potencia, la confiabilidad y la rentabilidad. Encerrada en una carcasa de cerámica rectangular con cables axiales, esta resistencia de potencia de cerámica está diseñada para montaje a través de orificios en placas de circuito impreso o montaje en chasis mediante soportes. El material de la carcasa, una cerámica ignífuga de alta temperatura, proporciona una excelente conductividad térmica, aislamiento eléctrico y protección mecánica, lo que permite que la resistencia funcione continuamente a temperaturas superficiales de hasta +200 °C sin degradación.

Tecnologías de elementos internos y características estructurales

Internamente, la serie SQP ofrece dos tecnologías de elementos distintos: construcción bobinada para aplicaciones que requieren alta capacidad de pulso y valores de resistencia bajos (hasta 0,1 Ω) y construcción de película metálica para aplicaciones que exigen menor ruido y valores de resistencia más altos (hasta 100 kΩ). Ambas versiones están encapsuladas con relleno de sílice inorgánico, lo que garantiza eficiencia de transferencia de calor y resistencia a la humedad y la vibración. La configuración de cables horizontales (axiales) simplifica el diseño de la PCB y la inserción automática, mientras que la forma rectangular plana proporciona un montaje estable y un marcado claro para una fácil identificación.

Validación de calidad y experiencia en fabricación

Cada unidad pasa por una rigurosa validación de calidad. Las pruebas de soldabilidad garantizan una cobertura >90 % a 260 ± 5 °C durante 2 segundos. La resistencia dieléctrica se verifica a 500 VCA durante 5 segundos sin averías. El coeficiente de temperatura se mantiene dentro de ≤ ±300 ppm/°C. Los ciclos de temperatura de -55 °C a +200 °C (3 ciclos) confirman la integridad mecánica, mientras que las pruebas de resistencia a voltaje nominal durante 1000 horas garantizan la estabilidad a largo plazo. La prueba de sobrecarga a 5 × o 10 × potencia nominal (según el tipo de elemento) verifica la capacidad de pulso. Como fabricante confiable de resistencias cerámicas horizontales en China, RST Electric combina más de 10 años de experiencia en ingeniería de resistencias con fabricación de precisión para ofrecer componentes que cumplan con los exigentes requisitos de la electrónica moderna.

Especificación técnica

Características del producto

1.Amplio rango de potencia: de 1 W a 100 W en una sola serie, que cubre diversas aplicaciones, desde pequeños circuitos de señal hasta cargas de alta potencia.

2.Tecnología de elemento dual: opción bobinada para baja resistencia y alta capacidad de pulso; Opción de película metálica para bajo ruido y alta resistencia.

3.Carcasa de cerámica retardante de llama: encapsulada en un relleno de sílice inorgánico dentro de una carcasa de cerámica, que proporciona una excelente disipación de calor, aislamiento eléctrico y protección mecánica.

4. Funcionamiento a alta temperatura: funcionamiento continuo hasta una temperatura superficial de +200 °C con reducción lineal para un uso seguro.

5. Tolerancias de precisión: disponibles de ±1% a ±10% para cumplir con requisitos de circuitos ajustados o diseños sensibles a los costos.

6.Resistencia robusta del terminal: la prueba de tracción de 10 N garantiza un montaje confiable en el orificio pasante y la integridad de la junta de soldadura.

7. Validación de calidad rigurosa: las pruebas 100% de soldabilidad, rigidez dieléctrica y resistencia garantizan la confiabilidad en el campo.

8.TCR bajo: ≤ ±300 ppm/°C garantiza valores de resistencia estables en todo el rango de temperatura de funcionamiento.

9.Excelente resistencia a la humedad: la prueba de calor húmedo a 40 °C/95 % de humedad relativa durante 96 horas confirma el rendimiento en ambientes húmedos.

10.Factor de forma estandarizado: las dimensiones consistentes en todas las clasificaciones de potencia simplifican el diseño de PCB y la configuración del equipo de inserción automática.

Aplicaciones de productos

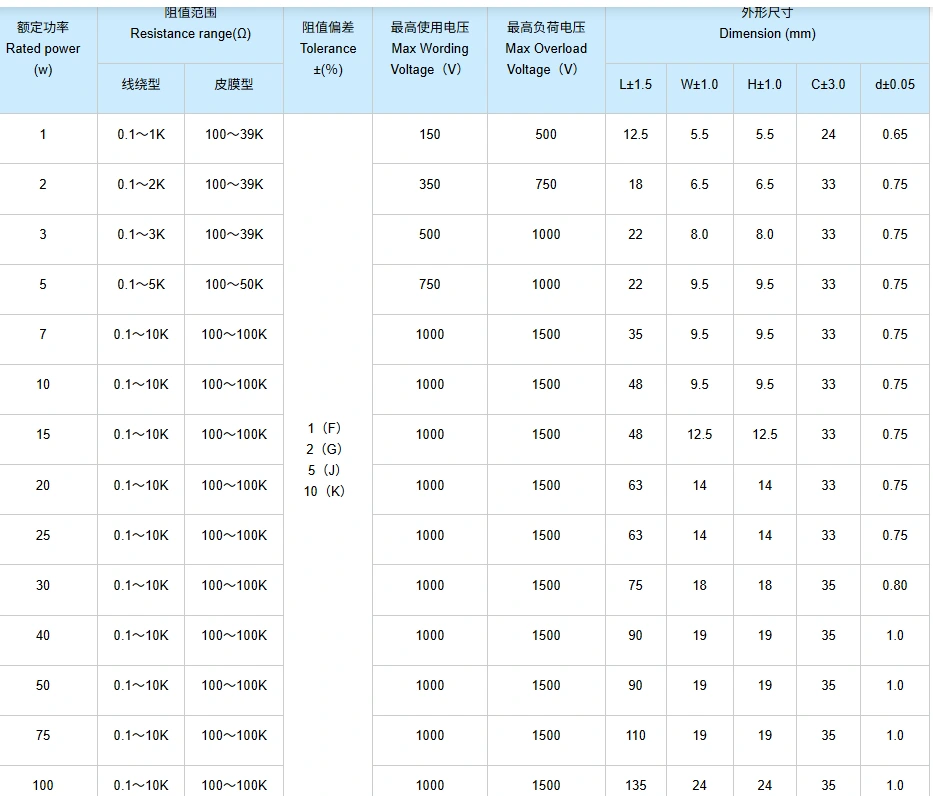

Dibujo y dimensiones.

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia cerámica horizontal:

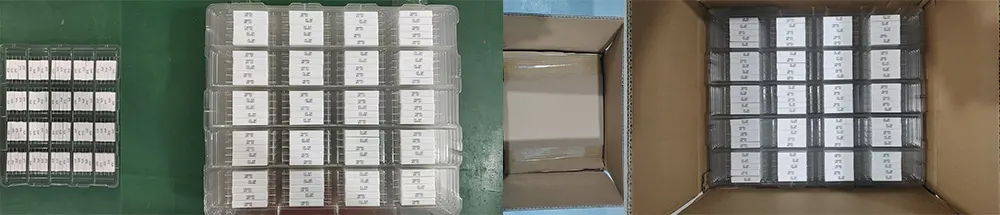

● Embalaje a granel: Las resistencias se embalan en bolsas de plástico antiestáticas y luego se colocan en cajas de cartón corrugado con acolchado de espuma para evitar que el cable se doble y se dañe la cerámica.

● Protección de cables: los cables se mantienen rectos y protegidos con tapas de extremo o tiras de espuma.

● Documentación: Listas de empaque y certificados de inspección incluidos con cada envío.

● Opciones de transporte: mensajería urgente (DHL/FedEx/UPS) para pequeñas cantidades, transporte aéreo para volúmenes medianos, transporte marítimo para pedidos al por mayor.

Todas las unidades se someten a pruebas 100% eléctricas e inspecciones visuales antes del embalaje para garantizar que cumplan con los valores de resistencia y los estándares cosméticos especificados.
