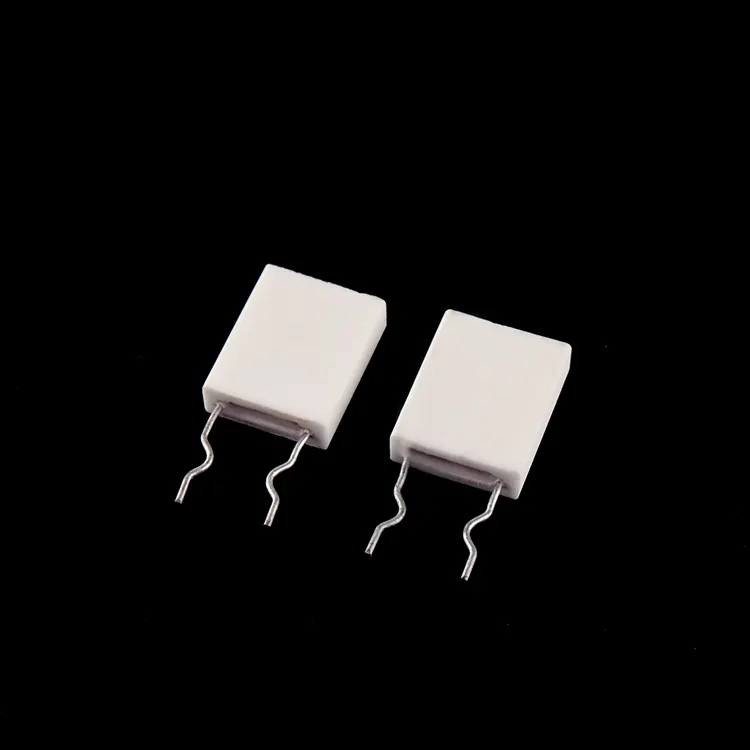

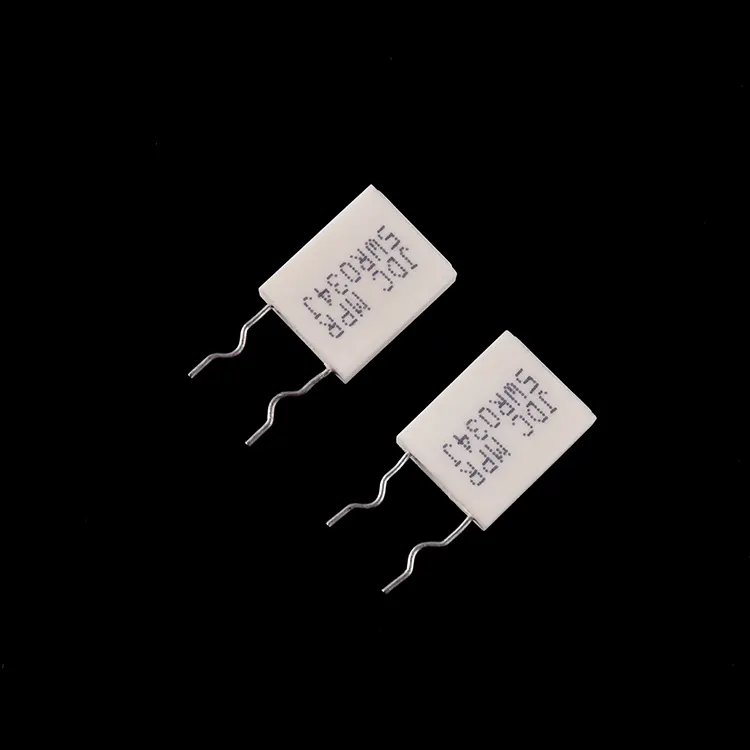

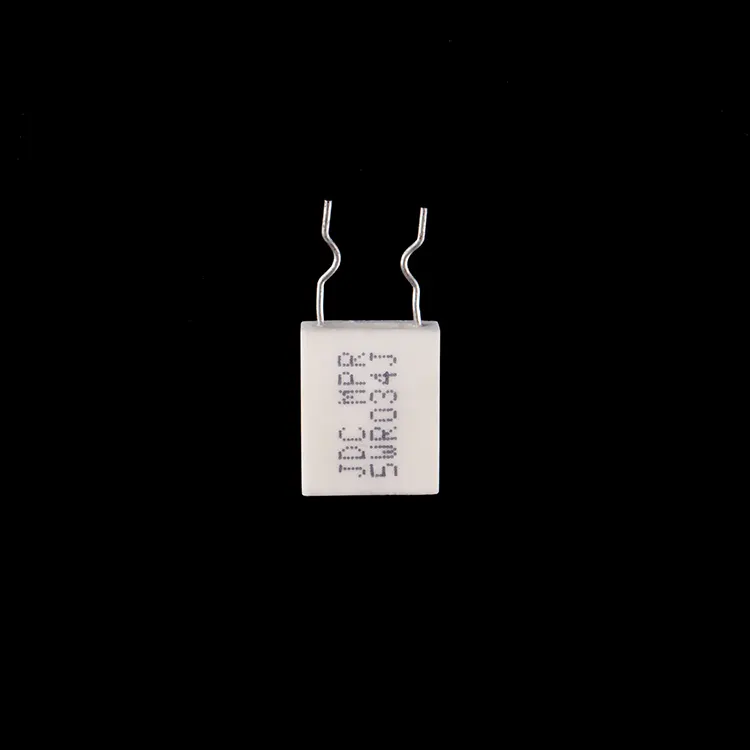

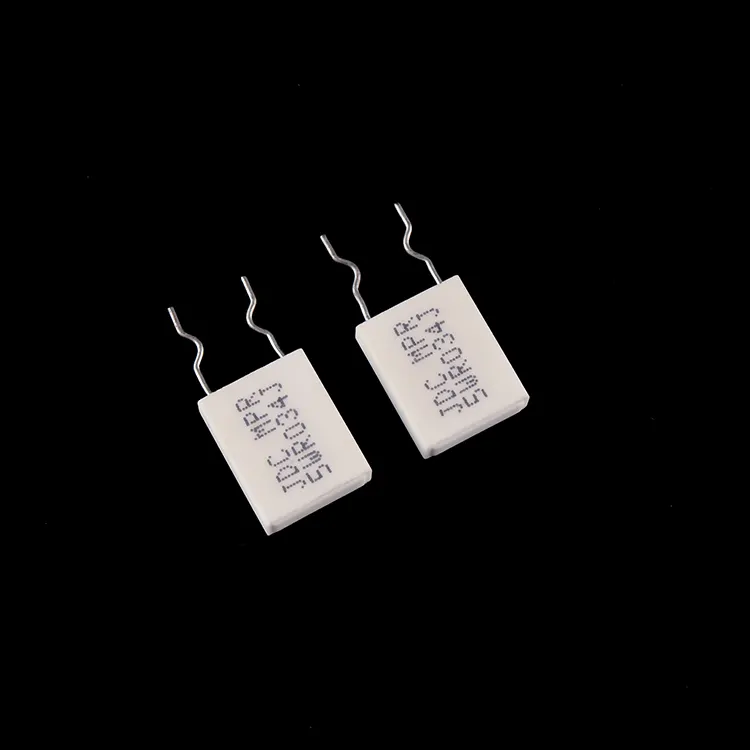

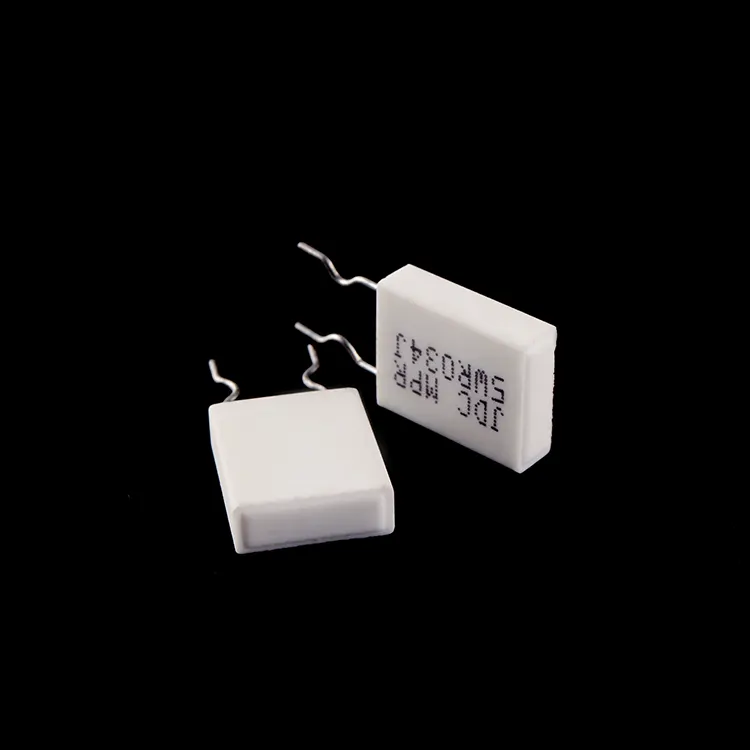

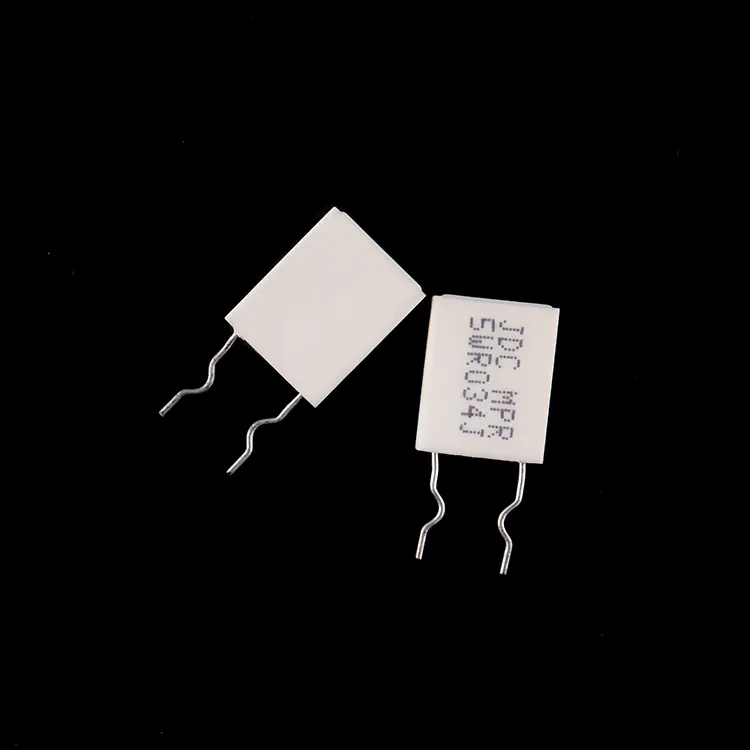

Resistencia de placa de metal no inductiva

¿Qué ventajas tiene en circuitos de alta frecuencia?

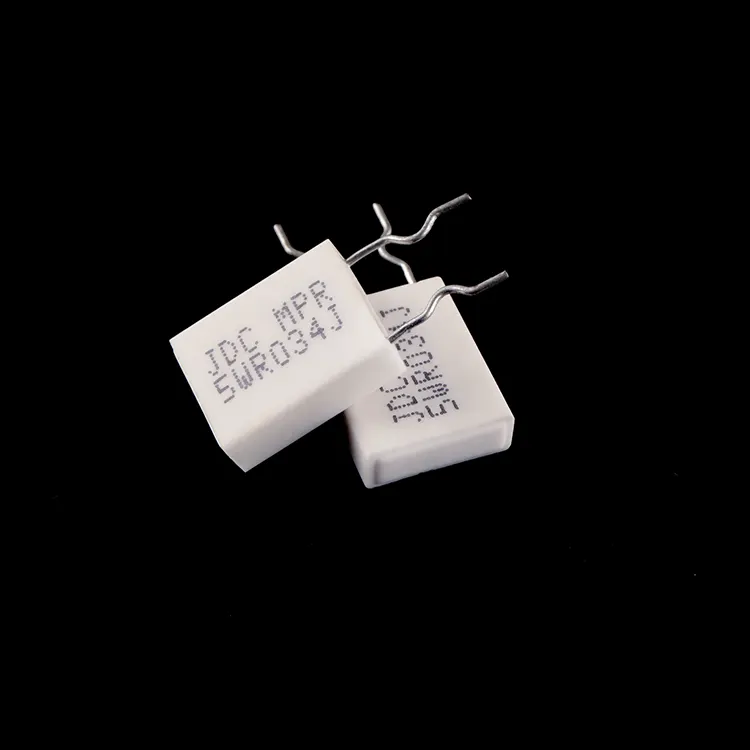

La resistencia de placa metálica no inductiva de RST Electric aborda una necesidad crítica en la electrónica de potencia moderna: el requisito de resistencias de baja inductancia y alta capacidad de pulso que no introduzcan cambios de fase ni picos de voltaje en circuitos de conmutación rápida. A diferencia de las resistencias bobinadas convencionales que inherentemente poseen una inductancia significativa debido a su elemento enrollado, esta resistencia de baja inductancia emplea un elemento de placa metálica plana que minimiza los campos magnéticos y la inductancia parásita, lo que la hace ideal para circuitos amortiguadores, detección de corriente en fuentes de alimentación conmutadas y redes de salida en amplificadores de alta frecuencia.

¿Cómo se pueden fabricar resistencias con rendimiento estable?

La construcción de esta resistencia de placa metálica enfatiza tanto el rendimiento eléctrico como la confiabilidad mecánica. El elemento resistivo consta de una placa de aleación de metal estampada o grabada con precisión, elegida por su bajo coeficiente de temperatura y excelentes características de manejo de impulsos. Este elemento está encapsulado en un relleno de sílice inorgánico y alojado en una carcasa de cerámica retardante de llama, lo que garantiza conductividad térmica, aislamiento eléctrico y protección contra el estrés ambiental. La serie MPR ofrece dos configuraciones básicas: unidades de un solo elemento (2W, 3W, 5W, 10W) ​​para aplicaciones estándar y unidades combinadas de elementos múltiples (2+2, 3+3, 5+5, 7+7) que integran dos resistencias combinadas en un solo paquete, lo que ahorra espacio en la placa y garantiza un seguimiento térmico constante para detección diferencial o circuitos push-pull.

¿Cómo se puede garantizar el cumplimiento de las normas industriales?

El rendimiento eléctrico se valida mediante pruebas rigurosas. Las pruebas de sobrecarga se realizan a 2,5 veces la potencia nominal durante 5 segundos (menor que el cable bobinado debido a la estructura plana, lo que refleja su uso previsto en detección de estado estable en lugar de frenado de alta energía). El coeficiente de temperatura se mantiene en ≤ ±250 ppm/°C, lo que garantiza lecturas estables en todas las condiciones de funcionamiento. Las pruebas de resistencia a voltaje nominal durante 1000 horas confirman la confiabilidad a largo plazo. Como fabricante confiable de resistencias de placa de metal no inductivas en China, RST Electric combina más de 10 años de experiencia en ingeniería de resistencias de potencia con fabricación de precisión para ofrecer componentes que brindan un rendimiento preciso y de baja distorsión en aplicaciones de alta frecuencia y potencia pulsada.

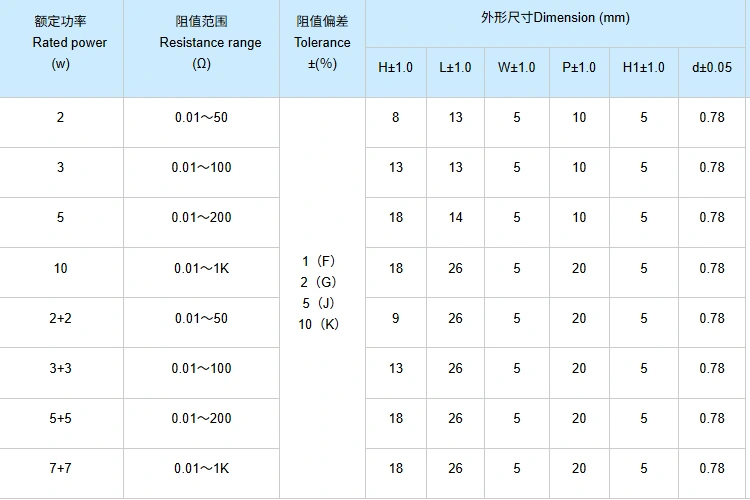

Especificación técnica

Datos de prueba de rendimiento

Ventajas del producto

1.Construcción no inductiva: el elemento de placa metálica plana minimiza la inductancia parásita, lo que permite su uso en circuitos de alta frecuencia (por ejemplo, fuentes de alimentación conmutadas, amplificadores de RF) sin introducir cambios de fase ni sobretensiones.

2.Capacidad de resistencia ultrabaja: disponible desde 0,01 Ω, lo que hace que la resistencia de placa metálica no inductiva sea ideal para detección de alta corriente, aplicaciones de derivación y distribución de energía de baja resistencia óhmica.

3. Coeficiente de baja temperatura: ≤ ±250 ppm/°C garantiza valores de resistencia estables en todo el rango de temperatura de funcionamiento para una medición de corriente precisa.

4.Carcasa de cerámica retardante de llama: encapsulada en un relleno de sílice inorgánico dentro de una carcasa de cerámica para una excelente disipación del calor y aislamiento eléctrico.

5. Paquetes combinados de elementos duales: las configuraciones únicas 2+2, 3+3, 5+5 y 7+7 ofrecen dos resistencias combinadas en una carcasa, lo que ahorra espacio en la PCB y garantiza el seguimiento térmico para detección diferencial o circuitos push-pull.

6.Capacidad de pulso alto: diseñado para soportar una potencia nominal de 2,5 × durante 5 segundos, adecuado para aplicaciones de amortiguación y limitación de corriente de irrupción.

7. Tolerancias de precisión: disponibles desde ±1% hasta ±10% para cumplir con los requisitos de circuitos ajustados.

8.Paquete compacto: el perfil bajo (5 mm de altura) y el tamaño reducido permiten diseños de PCB de alta densidad.

9.Resistencia robusta del cable: la prueba de tracción de 10 N garantiza un montaje confiable en el orificio pasante y la integridad de la junta de soldadura.

10.Formación personalizable: formación de cables y dimensiones personalizadas disponibles para adaptarse a diseños de PCB o procesos de ensamblaje específicos.

Aplicaciones de productos

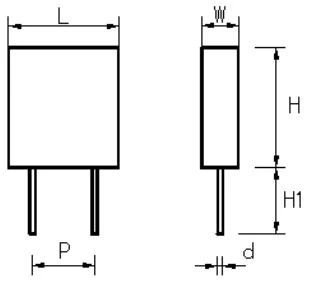

Dibujo y dimensiones.

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia de placa metálica no inductiva:

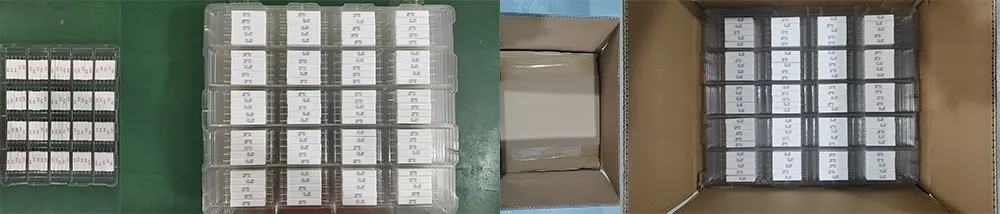

● Embalaje a granel: Las resistencias se empaquetan en blister y luego se colocan en cajas de cartón corrugado para evitar que el cable se doble y se dañe la cerámica.

● Protección de cables: Los cables se mantienen rectos con tapas de espuma o cinta adhesiva.

● Embalaje de pares combinados: los paquetes combinados se envuelven individualmente para evitar que se mezclen pares no coincidentes.

● Documentación: Listas de empaque y certificados de inspección incluidos con cada envío.

● Opciones de transporte: mensajería urgente (DHL/FedEx/UPS) para pequeñas cantidades, transporte aéreo para volúmenes medianos, transporte marítimo para pedidos al por mayor.

Todas las unidades se someten a pruebas 100% eléctricas e inspecciones visuales antes del embalaje para garantizar que cumplan con los valores de resistencia y los estándares cosméticos especificados.

¿Por qué elegir RST Electric?

Cuando la baja inductancia y el rendimiento de alta frecuencia son importantes, RST Electric cumple.

Directo de Fábrica, Especialistas en Placas Metálicas

● Somos un fabricante certificado con sede en China, especializado en la producción de resistencias de placa metálica no inductivas desde hace más de 10 años.

● Control interno completo sobre el estampado/grabado, encapsulación y pruebas de elementos, lo que garantiza una calidad constante.

● Precios directos de fábrica para cada resistencia MPR, con estructura de costos transparente y sin intermediarios.

Fabricación profesional y garantía de calidad

● Instalaciones certificadas ISO 9001 con líneas de producción dedicadas a resistencias de potencia de baja inductancia.

● 100% pruebas eléctricas (resistencia, dieléctrico, aislamiento) realizadas en cada unidad.

● Pruebas de muestra según IEC 60115, incluidos ciclos de temperatura, resistencia y calor húmedo.

● Equipo de ingeniería experimentado especializado en detección de corriente y aplicaciones de alta frecuencia.

Experiencia global, proveedor confiable

● Proveedor comprobado de fabricantes de fuentes de alimentación, empresas de accionamientos de motores y productores de electrónica automotriz en todo el mundo.

● Historial de exportaciones a más de 40 países, incluidos Alemania, EE. UU., Japón, Corea del Sur, Brasil e India.

● Amplia experiencia en aplicaciones que requieren inductancia ultrabaja y detección de corriente de precisión.

Personalización infinita

● Potencias nominales: 2W a 10W individual; Configuraciones combinadas de hasta 7W+7W.

● Valores de resistencia: 0,01Ω a 1kΩ (valores especiales disponibles).

● Tolerancias: ±1%, ±2%, ±5%, ±10% (tolerancias personalizadas de hasta ±0,5% disponibles).

● TCR: ≤ ±250 ppm/°C (TCR más bajo disponible para requisitos de precisión).

● Conformado de cables: Recto / Corte y formado / Separador / Personalizado.

● Paquetes combinados: pares emparejados para detección diferencial.

● Dimensiones personalizadas: Disponible para diseños de PCB especiales.

Entrega confiable y soporte de por vida

● Plazo de entrega estándar: 7 a 10 días para calificaciones estándar; 10-15 días para el producto de personalización.

● Documentación completa: informes de pruebas, certificaciones de materiales, declaraciones RoHS/CE.

● Garantía de 12 meses con resolución remota de problemas y envío de repuestos.

● Soporte técnico disponible para la integración en fuentes de alimentación, variadores y circuitos de alta frecuencia.
