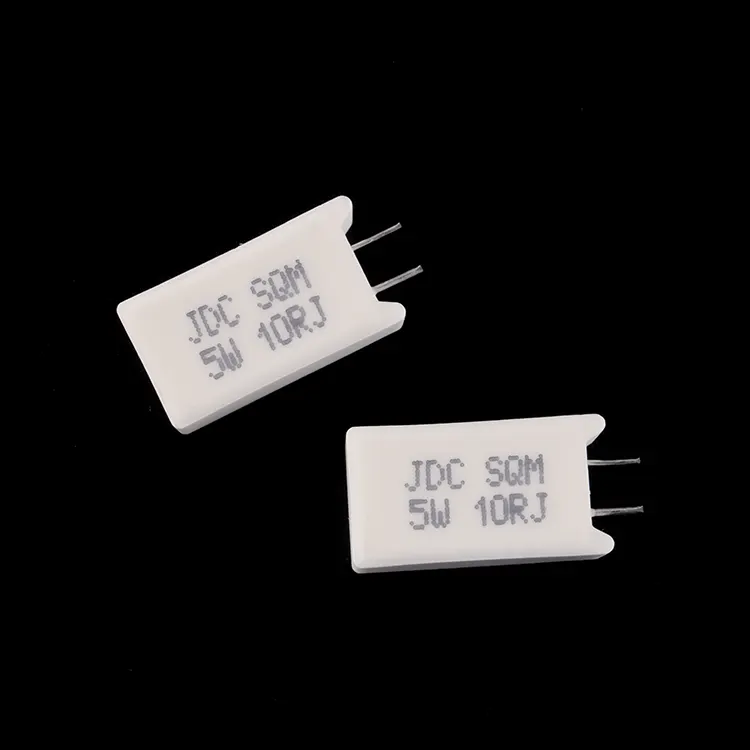

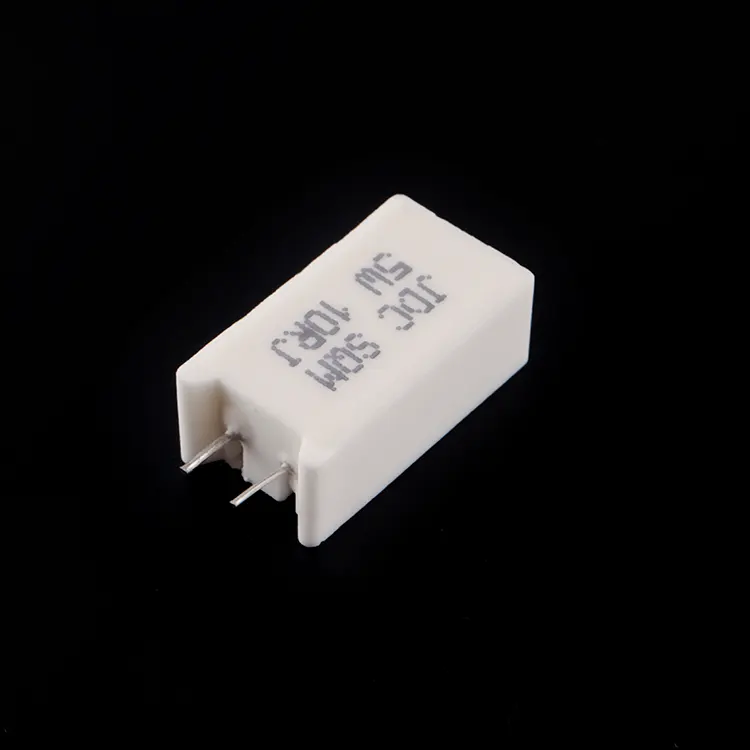

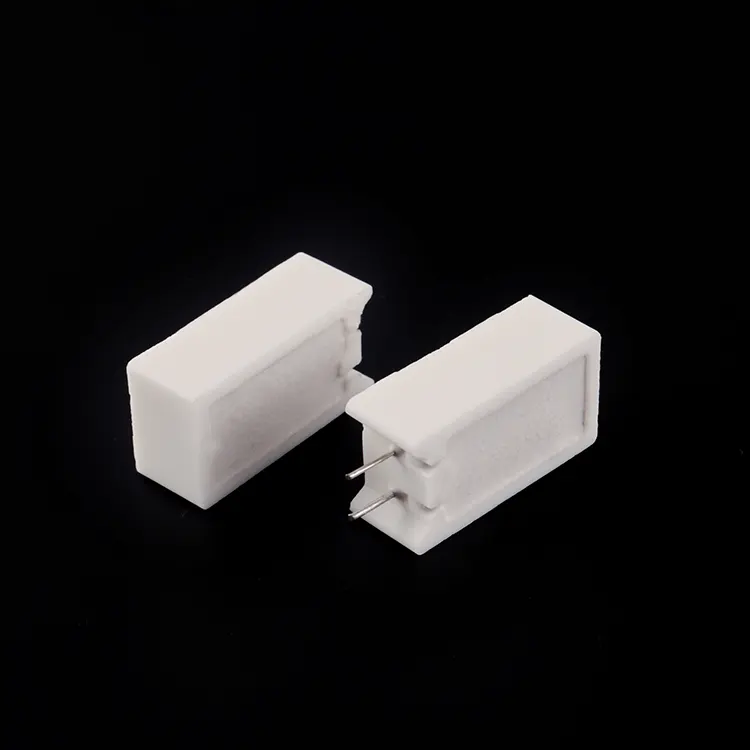

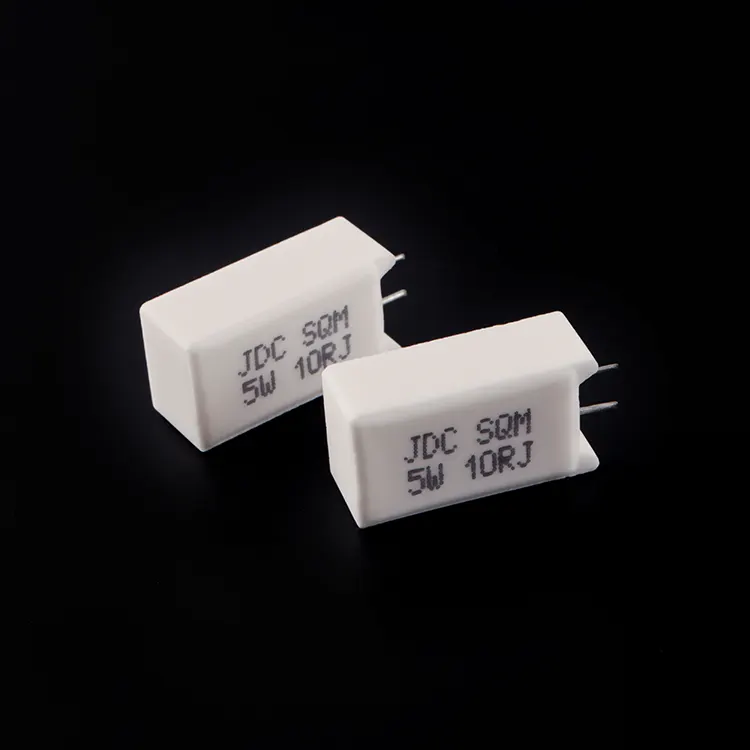

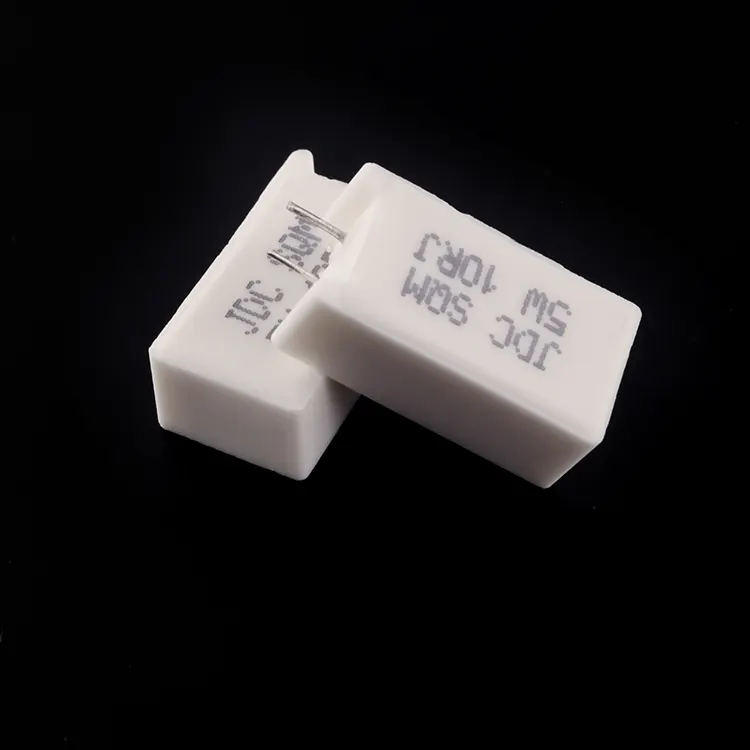

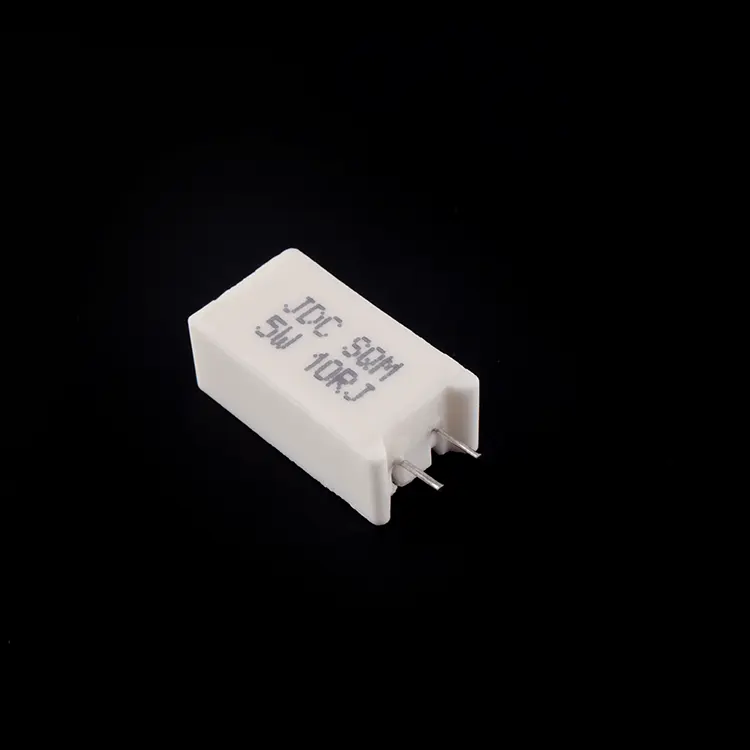

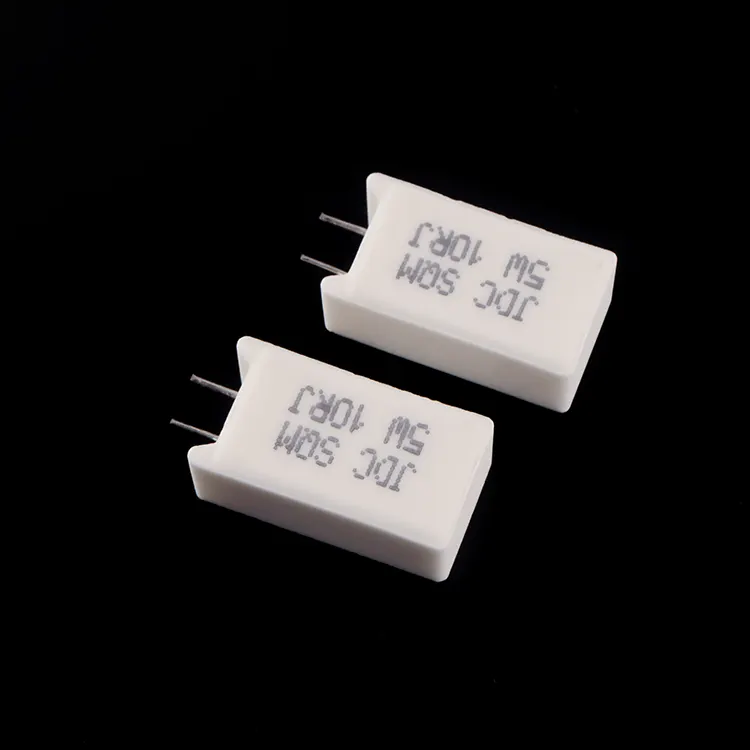

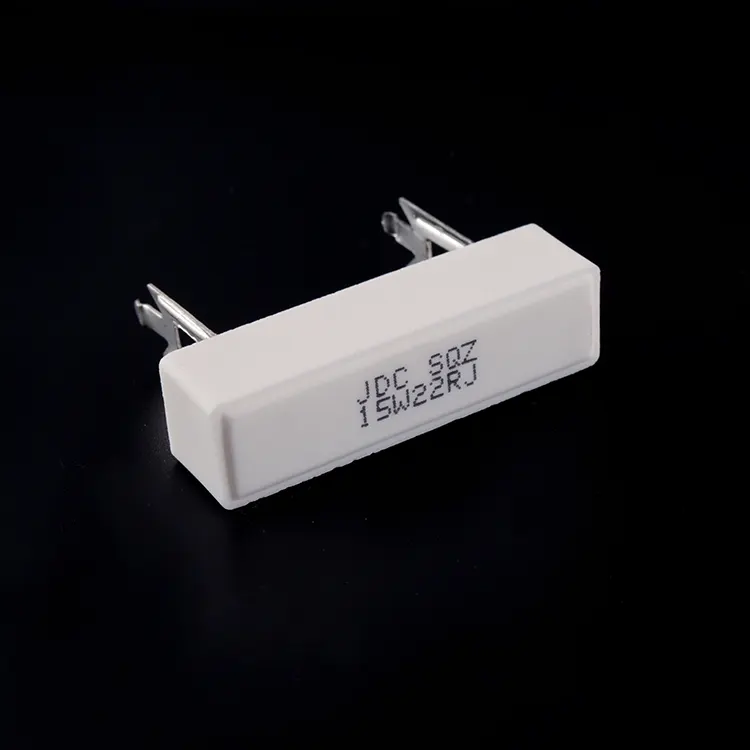

Resistencia bobinada de cerámica vertical

Ventaja del diseño

La resistencia bobinada de cerámica vertical de RST Electric aborda un desafío común en el diseño electrónico moderno: ofrecer una alta disipación de potencia dentro de un espacio limitado en la placa. A diferencia de las resistencias horizontales de cables axiales que consumen una importante superficie lineal de la placa, esta resistencia radial se monta verticalmente, con cables que salen de un extremo del cuerpo cerámico rectangular, lo que le permite mantenerse en posición vertical. Esta orientación reduce el espacio de la PCB entre un 50 % y un 70 % en comparación con los componentes de cable axial equivalentes, lo que la hace ideal para fuentes de alimentación densamente empaquetadas, variadores de motor y electrónica de consumo.

Construcción, gestión térmica y configuraciones.

La construcción de esta resistencia revestida de cerámica prioriza la gestión térmica y la robustez mecánica. El elemento resistivo, disponible en construcción bobinada para una alta capacidad de pulso (hasta 0,1 Ω) o película metálica para bajo ruido y alta resistencia (hasta 100 kΩ), está encapsulado en un relleno de sílice inorgánico y alojado en una carcasa de cerámica retardante de llama. La orientación vertical promueve naturalmente el enfriamiento por convección, mientras que los cables radiales brindan un montaje seguro a través del orificio con una excelente resistencia de la unión de soldadura. La serie SQM incluye paquetes verticales estándar, así como dos configuraciones especiales: WS (cuerpo ancho delgado) y WB (espaciado de cables extendido de cuerpo ancho), que ofrecen flexibilidad de diseño para diferentes patrones de orificios de montaje y requisitos de espacio libre de voltaje.

Validación de calidad y experiencia en fabricación

Cada unidad se somete a una validación integral. Las pruebas de soldabilidad garantizan una cobertura >90 % a 260 ± 5 °C durante 2 segundos. La resistencia dieléctrica se verifica a 500 VCA durante 5 segundos sin averías. El coeficiente de temperatura se mantiene en ≤ ±250 ppm/°C (mejor que los equivalentes horizontales estándar). Los ciclos de temperatura de -55 °C a +200 °C confirman la integridad estructural, mientras que las pruebas de resistencia a voltaje nominal durante 1000 horas validan la confiabilidad a largo plazo. La prueba de sobrecarga a 10 veces la potencia nominal (bobinado) o 5 veces la potencia nominal (película metálica) confirma la capacidad de pulso. Como fabricante confiable de resistencias cerámicas verticales en China, RST Electric combina más de 10 años de experiencia en resistencias de potencia con fabricación de precisión para ofrecer componentes que optimizan el espacio de la placa sin comprometer el rendimiento.

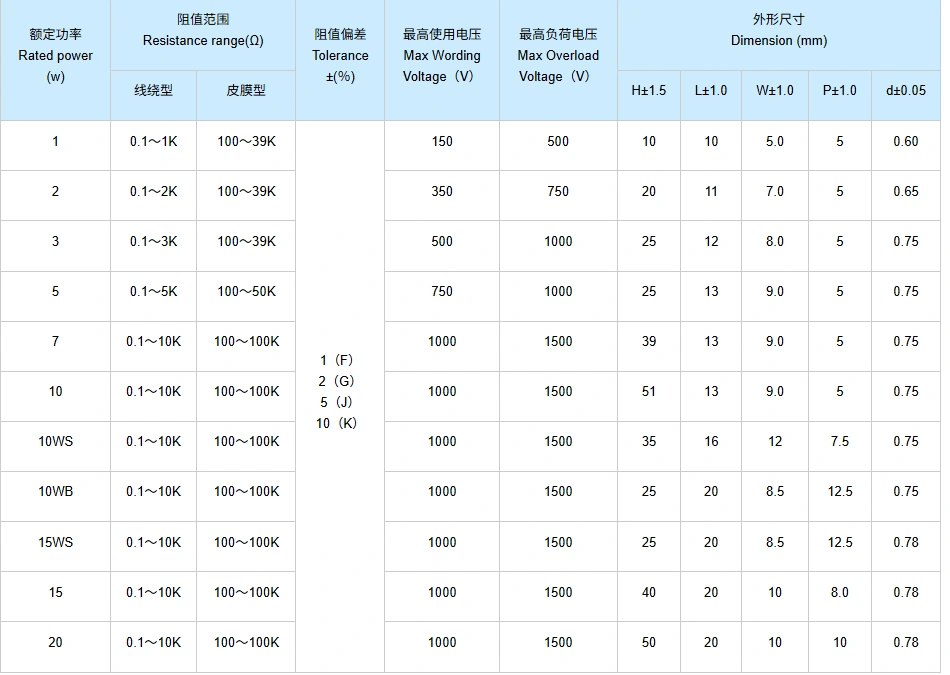

Especificación técnica

Características del producto de la resistencia bobinada de cerámica vertical

1. Orientación vertical que ahorra espacio: el diseño de cable radial permite el montaje vertical, lo que reduce el espacio de la PCB entre un 50 y un 70 % en comparación con las alternativas de cable axial.

2.Tecnología de elemento dual: opción bobinada para baja resistencia (0,1 Ω) y alta capacidad de pulso; Opción de película metálica para bajo ruido y alta resistencia (100 kΩ).

3. Coeficiente de temperatura mejorado: ≤ ±250 ppm/°C proporciona una mejor estabilidad en todo el rango de temperatura de funcionamiento en comparación con las resistencias cerámicas estándar.

4.Carcasa de cerámica retardante de llama: encapsulada en un relleno de sílice inorgánico dentro de una carcasa de cerámica para una excelente disipación del calor, aislamiento eléctrico y protección mecánica.

5.Múltiples estilos de cuerpo: configuraciones estándar vertical (SQM), cuerpo ancho delgado (WS) y espaciado de cables extendido (WB) de cuerpo ancho para flexibilidad de diseño.

6.Operación a alta temperatura: operación continua hasta una temperatura superficial de +200 °C con reducción lineal para un uso seguro.

7. Tolerancias de precisión: disponibles desde ±1% hasta ±10% para cumplir con requisitos de circuitos ajustados o diseños sensibles a los costos.

8.Resistencia robusta del cable: la prueba de tracción de 10 N garantiza un montaje confiable a través del orificio y resistencia a la vibración.

9.Espaciado de cables estandarizado: el paso consistente (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) se adapta a diseños de PCB comunes y equipos de inserción automática.

Aplicaciones de productos

Dibujo y dimensiones.

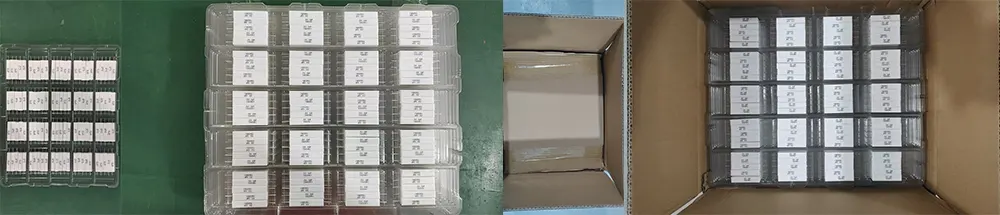

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia bobinada de cerámica vertical:

● Embalaje a granel: Las resistencias se empaquetan en bolsas de plástico antiestáticas con acolchado de espuma y luego se colocan en cajas de cartón corrugado para evitar que el cable se doble y se dañe la cerámica.

● Protección de cables: los cables radiales se mantienen rectos y protegidos con tapas de espuma en los extremos.

● Documentación: Listas de empaque y certificados de inspección incluidos con cada envío.

● Opciones de transporte: mensajería urgente (DHL/FedEx/UPS) para pequeñas cantidades, transporte aéreo para volúmenes medianos, transporte marítimo para pedidos al por mayor.

Todas las unidades se someten a pruebas 100% eléctricas e inspecciones visuales antes del embalaje para garantizar que cumplan con los valores de resistencia y los estándares cosméticos especificados.

Respecto a nosotros

RST Electric es un fabricante legalmente certificado en China, que se especializa en la producción de resistencias bobinadas de cerámica verticales. Nos centramos en abordar el problema central del espacio limitado de PCB en el diseño electrónico moderno y estamos comprometidos a proporcionar a los clientes globales soluciones de resistencia de alto rendimiento y que ahorran espacio. Somos un fabricante profesional de resistencias verticales en la industria.

A lo largo de todo el proceso productivo conseguimos el autocontrol del proceso completo. Desde el bobinado de los componentes bobinados, la deposición de la película metálica hasta el embalaje y la inspección final, todo lo realiza nuestro equipo interno. Este modelo de autogestión de todo el proceso garantiza la estabilidad de la calidad del producto y elimina la calidad desigual causada por la subcontratación de etapas individuales. Nos adherimos al modelo de suministro directo de fábrica, con una estructura de costos transparente y sin enlaces intermedios, lo que permite a los clientes comprar resistencias de alta calidad a precios más favorables mientras disfrutan de una garantía de calidad confiable.

Nuestra base de producción ha obtenido la certificación ISO 9001 y está equipada con una línea de producción exclusiva para resistencias cerámicas de plomo radial. El proceso de producción está estandarizado y estrictamente controlado. Cada resistencia bobinada de alambre cerámico vertical se somete a pruebas 100 % eléctricas, que cubren indicadores básicos como el valor de resistencia, la rigidez dieléctrica y el rendimiento del aislamiento. También realizamos pruebas de muestra de acuerdo con el estándar IEC 60115, incluidos ciclos de temperatura, durabilidad y pruebas de humedad, para garantizar un funcionamiento estable del producto. Nuestro equipo de ingeniería tiene mucha experiencia y se enfoca en aplicaciones de resistencias de potencia en escenarios con espacio limitado, brindando soporte técnico profesional a nuestros clientes.

Con una calidad de producto estable y servicios profesionales, nos hemos convertido en un proveedor confiable para fabricantes globales de equipos eléctricos, fabricantes de equipos originales (OEM) de electrodomésticos y empresas de control industrial. Nuestros productos se exportan a más de 40 países, incluidos Alemania, Estados Unidos, Japón, Corea del Sur, Brasil e India. En el campo de aplicación de "gran capacidad de energía en un espacio pequeño de PCB", tenemos una rica experiencia en la industria y podemos brindar servicios integrales de personalización y soporte de entrega confiable. Ofrecemos garantía de 12 meses y servicio posventa profesional, y estamos comprometidos a crear valor a largo plazo para clientes globales.
