Resistencia de cemento radial

¿Qué hace que la resistencia de cemento radial se destaque en aplicaciones compactas de alta potencia?

La resistencia de cemento radial de RST Electric cierra la brecha entre las resistencias de potencia montadas en PCB y las unidades montadas en chasis más grandes, ofreciendo una solución compacta pero térmicamente eficiente para aplicaciones que requieren una alta disipación de potencia en espacios reducidos. A diferencia de las resistencias axiales o radiales estándar que dependen únicamente de trazas de PCB y aire ambiente para enfriar, esta resistencia de montaje en chasis incorpora soportes metálicos robustos que permiten la conexión directa a un disipador de calor o al chasis de un equipo metálico, lo que mejora drásticamente la transferencia de calor y permite un funcionamiento sostenido de alta potencia.

¿Cómo se construye la resistencia de cemento de alta potencia para brindar confiabilidad térmica y mecánica?

La construcción de esta Resistencia de Cemento de Alta Potencia prioriza la conductividad térmica y la estabilidad mecánica. El elemento resistivo, disponible en configuración bobinada para aplicaciones de baja resistencia y alto pulso (hasta 0,1 Ω) o película metálica para requisitos de bajo ruido y alta resistencia (hasta 100 kΩ), está encapsulado en un relleno de sílice inorgánico y alojado en una carcasa de cerámica retardante de llama. El diseño exclusivo de SQHG presenta cables radiales para conexión eléctrica y soportes de montaje integrados con orificios pretaladrados (normalmente de 4,0 mm de diámetro) para fijación con tornillos o pernos. Este método de conexión dual garantiza tanto la integridad eléctrica como la seguridad mecánica, incluso en entornos de alta vibración. La orientación del paquete es horizontal, con el eje largo de la resistencia paralelo a la superficie de montaje, lo que minimiza el perfil de altura y maximiza el área de contacto para la transferencia de calor.

¿Qué pruebas rigurosas confirman la durabilidad de la resistencia en entornos industriales?

Cada unidad pasa por una rigurosa validación de calidad. Las pruebas de soldabilidad garantizan una cobertura >90 % a 260 ± 5 °C durante 2 segundos. La resistencia dieléctrica se verifica a 500 VCA durante 5 segundos sin averías. El coeficiente de temperatura se mantiene en ≤ ±250 ppm/°C. Los ciclos de temperatura de -55 °C a +200 °C confirman la integridad estructural, mientras que las pruebas de resistencia a voltaje nominal durante 1000 horas validan la confiabilidad a largo plazo. La prueba de sobrecarga a 10 veces la potencia nominal (bobinado) o 5 veces la potencia nominal (película metálica) confirma la capacidad de pulso. Como fabricante confiable de resistencias de cemento radial en China, RST Electric combina más de 10 años de experiencia en resistencias de potencia con fabricación de precisión para ofrecer componentes que brinden una gestión térmica sólida en equipos industriales y comerciales.

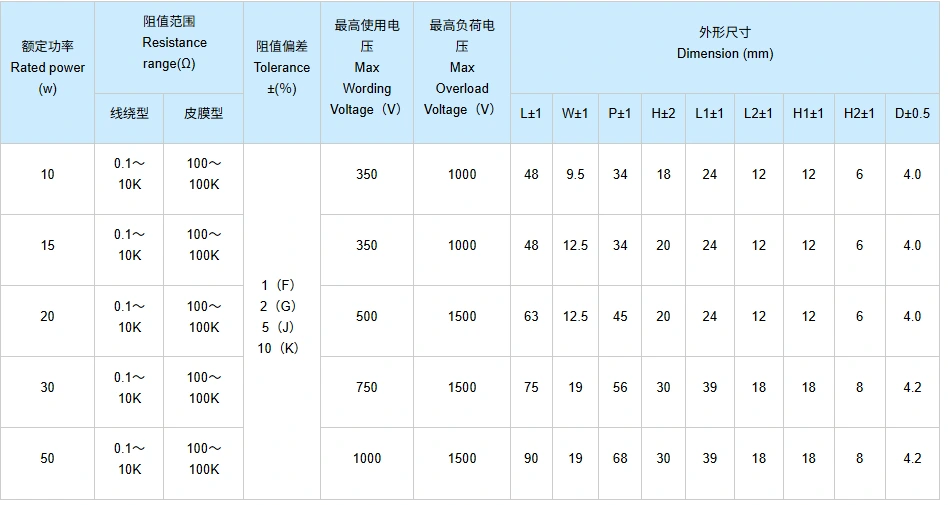

Especificación técnica

¿Cuáles son las ventajas de este producto?

1.Soportes de montaje integrados: los soportes metálicos incorporados con orificios pretaladrados (4,0–4,2 mm) permiten una fijación segura al chasis o disipadores de calor, maximizando la transferencia térmica.

2.Alta densidad de potencia: hasta 50 W en un paquete rectangular compacto, ideal para aplicaciones donde el espacio en la placa es limitado pero los requisitos de disipación de energía son altos.

3. Terminación eléctrica y mecánica dual: los cables radiales proporcionan conexiones de soldadura mientras que los soportes brindan soporte mecánico, lo que reduce la tensión en las uniones de soldadura de PCB.

4. Coeficiente de temperatura mejorado: ≤ ±250 ppm/°C garantiza valores de resistencia estables en todo el rango de temperatura de funcionamiento.

5.Carcasa de cerámica retardante de llama: encapsulada en un relleno de sílice inorgánico dentro de una carcasa de cerámica para una excelente disipación del calor, aislamiento eléctrico y protección mecánica.

6. Amplio rango de resistencia: versión bobinada de hasta 0,1 Ω para detección de alta corriente; Versión de película metálica hasta 100kΩ para división de voltaje.

7.Operación a alta temperatura: operación continua hasta +200°C de temperatura de la caja con reducción lineal.

8. Tolerancias de precisión: disponibles desde ±1% hasta ±10% para cumplir con requisitos de circuitos ajustados o diseños sensibles a los costos.

9.Construcción robusta: resiste vibraciones (50 m/s²) y ciclos de temperatura (-55 °C a +200 °C) sin degradación del rendimiento.

10. Validación de calidad integral: pruebas 100% de soldabilidad, rigidez dieléctrica y resistencia según los estándares IEC 60115.

Aplicaciones de productos

Dibujo y dimensiones.

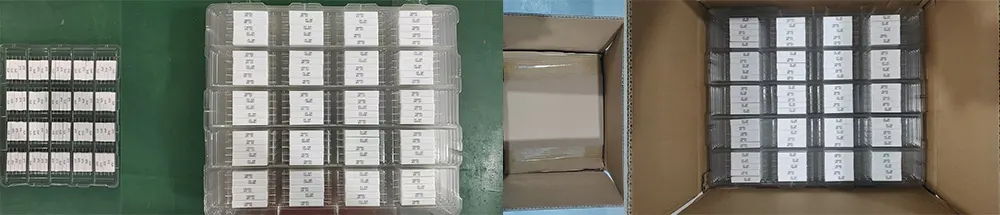

Paquete y envío

RST Electric garantiza la entrega segura de cada resistencia de cemento radial:

Damos gran importancia a la seguridad del transporte de cada resistencia cerámica. Antes de la entrega, proporcionaremos soluciones de embalaje personalizadas según el tamaño del pedido para garantizar la integridad de los productos durante todo el proceso.

Para pedidos regulares, se adopta un proceso de embalaje independiente: cada resistencia primero se cubre completamente con una película aislante eléctrica estática y luego se coloca en una caja independiente para brindar una protección adecuada al cuerpo cerámico y la estructura de soporte. Para compras a gran escala, se utiliza cartón corrugado para el embalaje de cajas enteras, con particiones de espuma en el interior para evitar eficazmente que los pasadores se doblen y se deformen los soportes, lo que garantiza la precisión de la instalación.

Para piezas clave como pasadores y soportes, rellenaremos adicionalmente almohadillas de espuma como refuerzo para garantizar que permanezcan rectas durante el transporte y no afecten la instalación posterior. Cada envío de mercancías va acompañado de una lista de embalaje y un certificado de inspección, lo que facilita la rápida aceptación y archivo por parte de los clientes.

El método de entrega es flexible y se puede adaptar a la escala de compra: los lotes pequeños pueden elegir servicios de entrega urgente internacionales como DHL/FedEx/UPS; los lotes de tamaño mediano son adecuados para el transporte aéreo; Los pedidos a gran escala se transportan por mar, equilibrando costes y puntualidad.

Antes de empaquetar todas las resistencias cerámicas, se realizan pruebas eléctricas 100% e inspecciones de apariencia para garantizar que los indicadores principales, como los valores de resistencia, se cumplan con precisión, y que la apariencia del producto se controle estrictamente para cumplir con los estándares personalizados, asegurando que los productos entregados cumplan plenamente con los requisitos de uso y cumplimiento.
